什麼是 TGV？從「保護材料」變成「高速運算平台」
什麼是 TGV？從「保護材料」變成「高速運算平台」
什麼是 TGV？從「保護材料」變成「高速運算平台」
前言：
TGV（Through Glass Via，玻璃通孔） 技術憑藉玻璃材料的表面平整度、極低的介電損耗以及可調控的熱膨脹係數，為先進封裝開闢了一條通往「綠色低功耗、極致高密度」的全新通路，本質是讓玻璃從「保護材料」變成「高速運算平台」。
AI 時代下，晶片的瓶頸不再只是運算，而是「資料搬運」的速度，使 GPU、HBM、Interposer 和 Advanced Packaging變得越來越重要。而 TGV 的核心優勢包含低訊號損耗、高平整度、高密度互聯和低熱膨脹的問題，成為下一代頻寬的封裝基板。
作者：
製造新觀點
閱讀時間：
35 分鐘
更新日期：
2026 年 5 月 23 日
01
解析 TGV 玻璃通孔技術

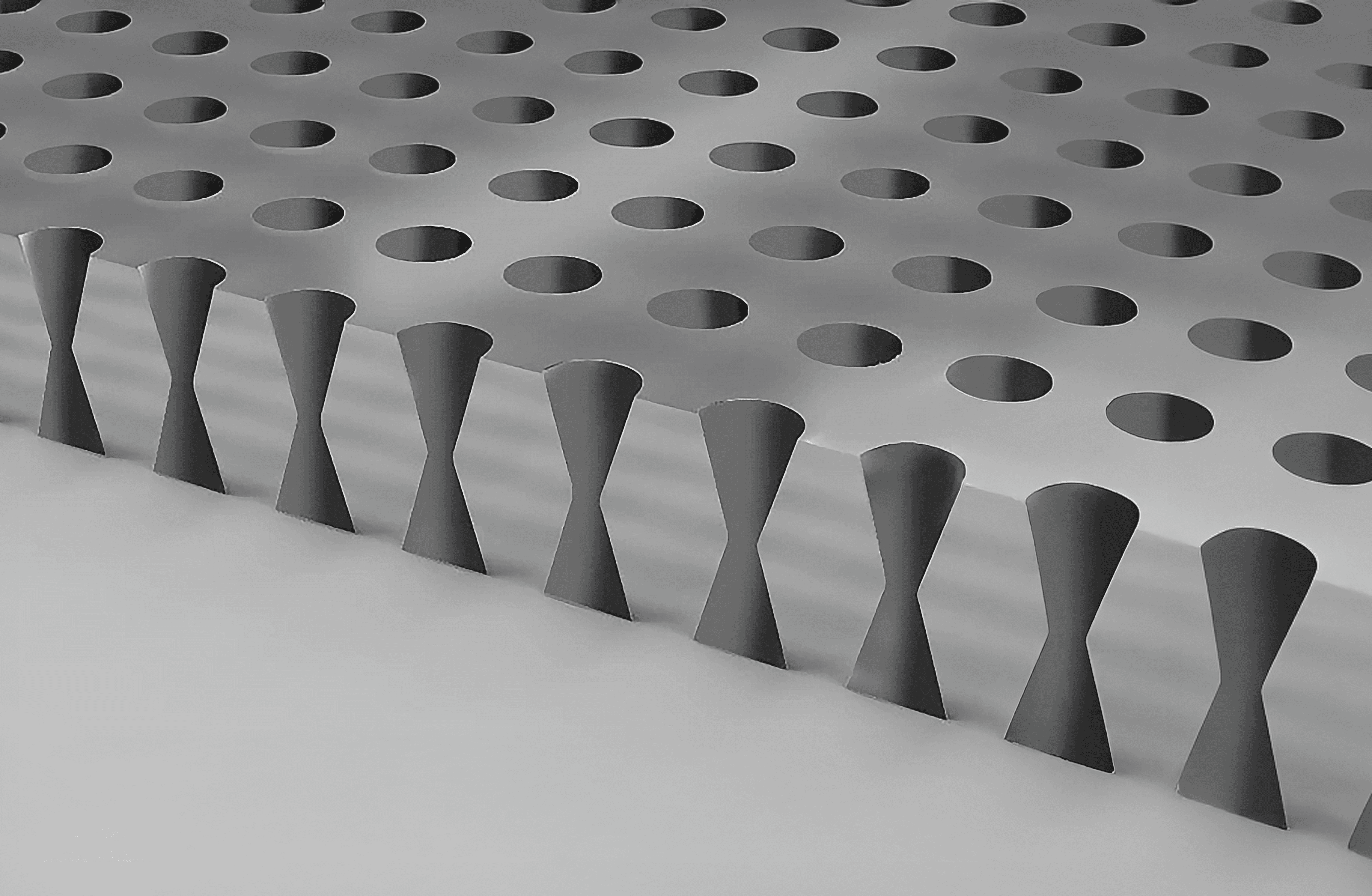

TGV 全稱為 Through Glass Via（玻璃通孔技術），它是指在微米級厚度的玻璃基板上，透過高精密的物理或化學手段製作出垂直穿透的高深寬比微孔，並在孔內填充導電金屬，藉此建立起晶片正面與背面、或是跨晶片之間的電氣互連通道。在過去，封裝界習慣使用矽穿孔（TSV）來做高密度互連，但隨著電訊號頻率跨越數個吉赫茲（GHz）甚至走向光電融合，矽材料本身的導電性反而變成了干擾訊號的包袱。
玻璃作為一種優異的絕緣體，它不需要像矽中介層那樣，在鑽孔後還要耗費繁瑣工藝去製作額外的二氧化矽絕緣層，這在結構上直接精簡了先進製程的步驟。同時，玻璃的基板厚度、微孔的幾何形狀，都會直接決定最終封裝體在高速運算時的阻抗匹配與散熱表現。
玻璃基底材料層（Glass Substrate）：作為整個封裝體的物理核心，通常採用超薄、可調控熱膨脹係數（CTE）的高強度封裝級玻璃，厚度通常介於 100 微米至 500 微米之間，提供極致的表面平整度。
高深寬比金屬導通孔（Metal-Filled Vias）：透過雷射誘導深蝕刻（LIDE）等先進製程在玻璃上垂直穿透的微孔，孔徑通常為數微米至數十微米，內部緻密電鍍填充純銅，承載高速訊號的垂直傳輸任務。
再佈線層介面（RDL Interface）：在玻璃基板表面製作的高密度水平微細線路，負責將 TGV 的垂直訊號橫向分流、扇出（Fan-out），與上方的 Chiplet 晶片引腳進行無縫的精密對接。
我們可以清晰地看到它之所以能在引發全球半導體供應鏈集體焦慮的原因，它不是對傳統 PCB 載板的修補，而是對整個後段製程（Back-end of Line）物理規則的重寫。當我們界定 TGV 的運作邏輯時，會發現它完美地契合了 AI 晶片對於「大帶寬、低延遲、高集成」的苛刻要求。這項技術徹底解放了二維平面佈線的空間枷鎖，讓訊號能夠以最短的物理距離在三維空間中流竄。
然而，正因為玻璃具有與生俱來的脆性與特殊的化學惰性，使得這個看似完美的架構在實際製造時充滿了變數。如果企業無法在定義架構的初期，就搞清楚玻璃材料在不同工藝溫度下的應力分布，那麼後續的電鍍與壓合將注定失敗。因此，深入研究 TGV 的基礎定義與架構組成，是製造業受眾在轉型升級、評估高階封裝線建置時，必須修完的第一門技術必修課。
01
解析 TGV 玻璃通孔技術
TGV 全稱為 Through Glass Via（玻璃通孔技術），它是指在微米級厚度的玻璃基板上，透過高精密的物理或化學手段製作出垂直穿透的高深寬比微孔，並在孔內填充導電金屬，藉此建立起晶片正面與背面、或是跨晶片之間的電氣互連通道。在過去，封裝界習慣使用矽穿孔（TSV）來做高密度互連，但隨著電訊號頻率跨越數個吉赫茲（GHz）甚至走向光電融合，矽材料本身的導電性反而變成了干擾訊號的包袱。
玻璃作為一種優異的絕緣體，它不需要像矽中介層那樣，在鑽孔後還要耗費繁瑣工藝去製作額外的二氧化矽絕緣層，這在結構上直接精簡了先進製程的步驟。同時，玻璃的基板厚度、微孔的幾何形狀，都會直接決定最終封裝體在高速運算時的阻抗匹配與散熱表現。
玻璃基底材料層（Glass Substrate）：作為整個封裝體的物理核心，通常採用超薄、可調控熱膨脹係數（CTE）的高強度封裝級玻璃，厚度通常介於 100 微米至 500 微米之間，提供極致的表面平整度。
高深寬比金屬導通孔（Metal-Filled Vias）：透過雷射誘導深蝕刻（LIDE）等先進製程在玻璃上垂直穿透的微孔，孔徑通常為數微米至數十微米，內部緻密電鍍填充純銅，承載高速訊號的垂直傳輸任務。
再佈線層介面（RDL Interface）：在玻璃基板表面製作的高密度水平微細線路，負責將 TGV 的垂直訊號橫向分流、扇出（Fan-out），與上方的 Chiplet 晶片引腳進行無縫的精密對接。
我們可以清晰地看到它之所以能在引發全球半導體供應鏈集體焦慮的原因，它不是對傳統 PCB 載板的修補，而是對整個後段製程（Back-end of Line）物理規則的重寫。當我們界定 TGV 的運作邏輯時，會發現它完美地契合了 AI 晶片對於「大帶寬、低延遲、高集成」的苛刻要求。這項技術徹底解放了二維平面佈線的空間枷鎖，讓訊號能夠以最短的物理距離在三維空間中流竄。
然而，正因為玻璃具有與生俱來的脆性與特殊的化學惰性，使得這個看似完美的架構在實際製造時充滿了變數。如果企業無法在定義架構的初期，就搞清楚玻璃材料在不同工藝溫度下的應力分布，那麼後續的電鍍與壓合將注定失敗。因此，深入研究 TGV 的基礎定義與架構組成，是製造業受眾在轉型升級、評估高階封裝線建置時，必須修完的第一門技術必修課。
02
TGV 在先進封裝中的四個優勢
TGV 究竟憑什麼能把統治封裝界多年的有機載板與矽中介層拉下馬？這背後隱含著極其硬核的物理與經濟學邏輯。隨著 LLM 的參數量衝破兆級，AI 晶片對數據交換速度的要求已經到了不容許一絲訊號衰減的地步。TGV 技術所具備的物理特質，恰好精準地擊中了傳統封裝基板在高頻、高功耗、大尺寸化三大方向上的致命死穴。
這種優勢是全方位的物理壓制，對於代工廠與高階系統整合商（SI）來說，採用 TGV 技術意味著可以在同等功耗下，將訊號的傳輸損耗降低數倍，同時還能將多顆高性能晶片的拼接間距縮減。
極低的高頻介電損耗：玻璃本身的介電常數（Dk）與介電損耗（Df）遠低於矽材料與有機樹脂，在高頻電訊號傳輸時能極大化遏制能量散失，確保訊號波形的絕對完整。
完美的熱機械平面度：玻璃具備高剛性與低熱膨脹係數（CTE），在大尺寸（例如. 100mm x 100mm 以上）的超大型 AI 晶片封裝過程中，能展現出優異的抗翹曲能力，大幅提升多晶片打件的對準精度。
無縫相容光電共封裝（CPO）：玻璃對特定波長的光線具有天然的透明度，這使得 TGV 基板能夠直接整合光學微結構與光導波路，成為未來「以光代電」晶片間光通訊的最佳物理載體。
大面積面板級經濟效應：玻璃可以採用成熟的液晶顯示器（LCD）世代線進行大面積面板級（Panel-Level）加工，其單次產出的晶片數量是傳統圓形晶圓的數倍，長期來看具備極高的成本邊際效益。
總結 TGV 的這四大技術優勢，我們不難發現，它幾乎是次世代高效能運算量身打造的完美解答。它不僅在微觀層面解決了訊號干擾與線路密度的物理極限，在更高的層面為晶片製造商提供了一條擺脫昂貴矽晶圓束縛、走向大面積面板製造的財富路徑。這種性能與成本的雙重誘惑，正是全球智慧製造供應鏈對其趨之若鶩的底層邏輯。
但是，優勢的背後永遠掛著代價的標籤。雖然 TGV 在理論與實驗數據上展現了壓倒性的實力，但在實際的先進製程流水線上，如何將這些優勢百分之百地變現，依然考驗著工廠現場的工藝治理水平。
02
TGV 在先進封裝中的四個優勢
TGV 究竟憑什麼能把統治封裝界多年的有機載板與矽中介層拉下馬？這背後隱含著極其硬核的物理與經濟學邏輯。隨著 LLM 的參數量衝破兆級，AI 晶片對數據交換速度的要求已經到了不容許一絲訊號衰減的地步。TGV 技術所具備的物理特質，恰好精準地擊中了傳統封裝基板在高頻、高功耗、大尺寸化三大方向上的致命死穴。
這種優勢是全方位的物理壓制，對於代工廠與高階系統整合商（SI）來說，採用 TGV 技術意味著可以在同等功耗下，將訊號的傳輸損耗降低數倍，同時還能將多顆高性能晶片的拼接間距縮減。
極低的高頻介電損耗：玻璃本身的介電常數（Dk）與介電損耗（Df）遠低於矽材料與有機樹脂，在高頻電訊號傳輸時能極大化遏制能量散失，確保訊號波形的絕對完整。
完美的熱機械平面度：玻璃具備高剛性與低熱膨脹係數（CTE），在大尺寸（例如. 100mm x 100mm 以上）的超大型 AI 晶片封裝過程中，能展現出優異的抗翹曲能力，大幅提升多晶片打件的對準精度。
無縫相容光電共封裝（CPO）：玻璃對特定波長的光線具有天然的透明度，這使得 TGV 基板能夠直接整合光學微結構與光導波路，成為未來「以光代電」晶片間光通訊的最佳物理載體。
大面積面板級經濟效應：玻璃可以採用成熟的液晶顯示器（LCD）世代線進行大面積面板級（Panel-Level）加工，其單次產出的晶片數量是傳統圓形晶圓的數倍，長期來看具備極高的成本邊際效益。
總結 TGV 的這四大技術優勢，我們不難發現，它幾乎是次世代高效能運算量身打造的完美解答。它不僅在微觀層面解決了訊號干擾與線路密度的物理極限，在更高的層面為晶片製造商提供了一條擺脫昂貴矽晶圓束縛、走向大面積面板製造的財富路徑。這種性能與成本的雙重誘惑，正是全球智慧製造供應鏈對其趨之若鶩的底層邏輯。
但是，優勢的背後永遠掛著代價的標籤。雖然 TGV 在理論與實驗數據上展現了壓倒性的實力，但在實際的先進製程流水線上，如何將這些優勢百分之百地變現，依然考驗著工廠現場的工藝治理水平。
03
影響 TGV 良率的三個瓶頸
「在 PPT 上，玻璃基板已經統治了世界；但在車間裡，良率會讓你重新做人。」
這個問題直接點出了 TGV 技術從研發走向商業化量產過程中，最令工程師頭痛、也最受產業投資人關注的殘酷現實，那就是良率的控制。玻璃材料雖然電氣性能優異，但它本質上是一個硬度高、脆性大、且化學性質極其惰性的無機非金屬物體。要在這種脆弱的基材上，以每秒數萬孔的速度轟擊出微米級的孔洞，還要保證孔壁沒有任何微觀損傷，這對現有的半導體先進製程設備提出了近乎變態的挑戰。
隨著 TGV 孔徑要求越來越小、深寬比越來越高，傳統的機械鑽孔早已無能為力，業界普遍轉向雷射誘導深蝕刻（LIDE）等前沿製程。然而，雷射能量的絲毫波動、化學蝕刻液的濃度微調，都會在玻璃內部留下致命的隱患。
雷射熱應力引發的微裂紋（Micro-cracks）：超快雷射在玻璃表面與孔內進行高頻改質時，瞬時局部高溫會產生極大的熱應力，在孔緣留下奈米級的微小裂紋，這些裂紋在後續製程中極易發生突發性分叉與擴展，導致整片玻璃基板碎裂。
高深寬比孔內電鍍填銅的空洞（Voids）缺陷：當通孔的深寬比達到 10:1 甚至更高時，化學電鍍液中的銅離子在狹窄孔道內的擴散速度受阻，極易在微孔中部形成提前架橋，包裹住空氣，留下無法填實的微觀空洞，引發電路開路。
化學蝕刻的各向異性與孔壁粗糙度失控：在利用氫氟酸（HF）等強酸對雷射改質區進行選擇性蝕刻時，若流場與溫度控制不均，會導致通孔形狀扭曲（如變成不規則葫蘆狀），且孔壁粗糙度過高會嚴重干擾後續種子層的附著力。
評估目前 TGV 先進製程的良率現狀，可以說全產業正處於「跨越量產死亡谷」的驚險階段。目前的工藝痛點，在於傳統的 PCB 載板經驗無法指導玻璃加工，而半導體的矽基製程又因為材料化學特性的巨大差異而無法直接套用。根據市場調查，在缺乏數據監控的傳統線路上，TGV 的試產良率往往慘不忍睹，這直接拉高了單顆 AI 晶片的綜合封裝成本。
瓶頸不是不可逾越的鴻溝，而是需要用精準數據去解鎖的謎題，企業在引進 TGV 設備時，必須將「製程窗口（Process Window）的寬容度」與「實時殘留應力檢測能力」視為核心考核指標。我們認為，企業必須應採納「工藝標準化、數據源頭化」的策略，將良率的提升速度翻譯成財務資產保護能力的實力。
03
影響 TGV 良率的三個瓶頸
「在 PPT 上，玻璃基板已經統治了世界；但在車間裡，良率會讓你重新做人。」
這個問題直接點出了 TGV 技術從研發走向商業化量產過程中，最令工程師頭痛、也最受產業投資人關注的殘酷現實，那就是良率的控制。玻璃材料雖然電氣性能優異，但它本質上是一個硬度高、脆性大、且化學性質極其惰性的無機非金屬物體。要在這種脆弱的基材上，以每秒數萬孔的速度轟擊出微米級的孔洞，還要保證孔壁沒有任何微觀損傷，這對現有的半導體先進製程設備提出了近乎變態的挑戰。
隨著 TGV 孔徑要求越來越小、深寬比越來越高，傳統的機械鑽孔早已無能為力，業界普遍轉向雷射誘導深蝕刻（LIDE）等前沿製程。然而，雷射能量的絲毫波動、化學蝕刻液的濃度微調，都會在玻璃內部留下致命的隱患。
雷射熱應力引發的微裂紋（Micro-cracks）：超快雷射在玻璃表面與孔內進行高頻改質時，瞬時局部高溫會產生極大的熱應力，在孔緣留下奈米級的微小裂紋，這些裂紋在後續製程中極易發生突發性分叉與擴展，導致整片玻璃基板碎裂。
高深寬比孔內電鍍填銅的空洞（Voids）缺陷：當通孔的深寬比達到 10:1 甚至更高時，化學電鍍液中的銅離子在狹窄孔道內的擴散速度受阻，極易在微孔中部形成提前架橋，包裹住空氣，留下無法填實的微觀空洞，引發電路開路。
化學蝕刻的各向異性與孔壁粗糙度失控：在利用氫氟酸（HF）等強酸對雷射改質區進行選擇性蝕刻時，若流場與溫度控制不均，會導致通孔形狀扭曲（如變成不規則葫蘆狀），且孔壁粗糙度過高會嚴重干擾後續種子層的附著力。
評估目前 TGV 先進製程的良率現狀，可以說全產業正處於「跨越量產死亡谷」的驚險階段。目前的工藝痛點，在於傳統的 PCB 載板經驗無法指導玻璃加工，而半導體的矽基製程又因為材料化學特性的巨大差異而無法直接套用。根據市場調查，在缺乏數據監控的傳統線路上，TGV 的試產良率往往慘不忍睹，這直接拉高了單顆 AI 晶片的綜合封裝成本。
瓶頸不是不可逾越的鴻溝，而是需要用精準數據去解鎖的謎題，企業在引進 TGV 設備時，必須將「製程窗口（Process Window）的寬容度」與「實時殘留應力檢測能力」視為核心考核指標。我們認為，企業必須應採納「工藝標準化、數據源頭化」的策略，將良率的提升速度翻譯成財務資產保護能力的實力。
04
導致 TGV 發生介面剝離根因
在先進封裝的可靠度失效分析（FA）報告中，「介面剝離（Interface Delamination）」 被公認為 TGV 玻璃基板最隱蔽、也最具破壞力的「隱形殺手」。簡單來說，介面剝離是指電鍍填進孔內的純銅金屬，與玻璃通孔的孔壁材料之間出現了解離、脫落或分層。在 AI 伺服器高負載運行、溫度劇烈起伏的實戰場景中，一旦發生介面剝離，電訊號傳輸通道會瞬間被切斷，直接宣告整顆價值數千美元的處理器報廢。
玻璃與銅，一個是無機的非金屬玻璃態物質，一個是晶格緊密的過渡金屬，這兩者在元素週期表上原本就缺乏天然的親和力。當先進製程硬生生地將它們在高溫下結合在一起時，物理學的底層規律便開始在暗中積蓄破壞能量。
晶格與熱膨脹係數（CTE）的巨大失配：金屬銅的 CTE 約為 16.5 * 10 ^ -6 / K，而封裝玻璃的 CTE 通常在 (3.5~8.0) * 10^-6 / K 之間，當封裝體經歷反覆的熱脹冷縮時，介面處會產生極大的剪切應力，硬生生拉斷兩者的物理交聯。
天然化學鍵結力的嚴重缺失：玻璃表面主要由惰性的矽氧鍵（Si-O-Si）構成，與金屬銅原子之間缺乏強有力的共價鍵或離子鍵連結，僅依賴微弱的凡德瓦力或機械互鎖力，界面強度極其脆弱。
電鍍製程殘留內應力（Residual Stress）的釋放：純銅在高速電鍍沉積過程中，由於晶格缺陷與雜質原子的引入，內部會積聚巨大的拉伸或壓縮內應力，當封裝體受到外部機械衝擊時，這些內應力會集中釋放，誘發分層剝離。
在高階封裝實務中，界面剝離是一個必須透過跨學科工程手段去全力攻克的結構性難題。如果企業在引進 TGV 技術時，僅關注前端打孔的速度，而忽視了後端介面完整性（Interface Integrity）的治理，那麼產品就很難通過嚴苛的車規級或伺服器級可靠度認證。
解決剝離問題不能靠運氣，而要靠精準的界面改質（例如. 引入鈦、鉻等黏著層）與熱退火工藝優化。我們建議企業將「介面結合力測試（Pull-off Test）」與「高溫高濕熱循環模擬」納入產線標準的 QC 流程。
04
導致 TGV 發生介面剝離根因
在先進封裝的可靠度失效分析（FA）報告中，「介面剝離（Interface Delamination）」 被公認為 TGV 玻璃基板最隱蔽、也最具破壞力的「隱形殺手」。簡單來說，介面剝離是指電鍍填進孔內的純銅金屬，與玻璃通孔的孔壁材料之間出現了解離、脫落或分層。在 AI 伺服器高負載運行、溫度劇烈起伏的實戰場景中，一旦發生介面剝離，電訊號傳輸通道會瞬間被切斷，直接宣告整顆價值數千美元的處理器報廢。
玻璃與銅，一個是無機的非金屬玻璃態物質，一個是晶格緊密的過渡金屬，這兩者在元素週期表上原本就缺乏天然的親和力。當先進製程硬生生地將它們在高溫下結合在一起時，物理學的底層規律便開始在暗中積蓄破壞能量。
晶格與熱膨脹係數（CTE）的巨大失配：金屬銅的 CTE 約為 16.5 * 10 ^ -6 / K，而封裝玻璃的 CTE 通常在 (3.5~8.0) * 10^-6 / K 之間，當封裝體經歷反覆的熱脹冷縮時，介面處會產生極大的剪切應力，硬生生拉斷兩者的物理交聯。
天然化學鍵結力的嚴重缺失：玻璃表面主要由惰性的矽氧鍵（Si-O-Si）構成，與金屬銅原子之間缺乏強有力的共價鍵或離子鍵連結，僅依賴微弱的凡德瓦力或機械互鎖力，界面強度極其脆弱。
電鍍製程殘留內應力（Residual Stress）的釋放：純銅在高速電鍍沉積過程中，由於晶格缺陷與雜質原子的引入，內部會積聚巨大的拉伸或壓縮內應力，當封裝體受到外部機械衝擊時，這些內應力會集中釋放，誘發分層剝離。
在高階封裝實務中，界面剝離是一個必須透過跨學科工程手段去全力攻克的結構性難題。如果企業在引進 TGV 技術時，僅關注前端打孔的速度，而忽視了後端介面完整性（Interface Integrity）的治理，那麼產品就很難通過嚴苛的車規級或伺服器級可靠度認證。
解決剝離問題不能靠運氣，而要靠精準的界面改質（例如. 引入鈦、鉻等黏著層）與熱退火工藝優化。我們建議企業將「介面結合力測試（Pull-off Test）」與「高溫高濕熱循環模擬」納入產線標準的 QC 流程。
05
TGV 與 TSV 的三個差異
TSV（Through Silicon Via，矽穿孔） 作為智慧型手機時代 HBM 記憶體與 3D IC 的功臣，其技術成熟度與生態鏈完整性無庸置疑；然而，當歷史的車輪駛入 AI 超級算力時代，矽材料本身的物理局限性開始成為高頻傳輸的絆腳石，這才逼得封裝界不得不另闢蹊徑，引進了 TGV 技術。
這兩者之間的差異，牽動著整條產線設備、化學耗材以及設計工具（EDA）的全面重構。TSV 依賴極其昂貴的半導體前段黃光微影與乾式蝕刻設備，而 TGV 則向面板級加工與超快雷射製造借力。
原生絕緣特性的有無與製程簡化度：矽材料具有半導體導電性，TSV 鑽孔後必須使用 PECVD 設備極其繁瑣地沉積一層絕緣氧化膜，否則會發生漏電；而玻璃本身是完美的絕緣體，TGV 鑽孔後可直接進行金屬化，製程步驟大幅縮減。
高頻電學損耗的數量級落差：在 10GHz 以上的高頻工作環境下，矽基板內會產生嚴重的渦流損耗（Eddy Current Loss）與訊號串擾；而玻璃基板的介電損耗（Df）比矽低了至少一個數量級，能實現近乎無損的高速訊號傳遞。
晶圓級與面板級的空間載體跨越：TSV 受到標準半導體 12 吋矽晶圓面積的物理限制，無法無限放大；而 TGV 天然相容大尺寸的方型玻璃面板（Panel），能提供數倍於矽晶圓的有效封裝面積，極大化適應多晶片大拼版需求。
目前的產業痛點在於，雖然 TGV 在電學性能與大面積成本上完勝 TSV，但在製程的顆粒度與微孔孔徑的細微度上，TSV 依然保有半導體級的極致精度。這表示在極度微觀的晶片核心層，TSV 仍有其不可替代性，但在外圍的高速互連基板層，TGV 正在以摧枯拉朽之勢進行市場清洗。
我們相信工具的更迭不是簡單的非黑即白，而是各司其職。建議企業在評估封裝解決方案時，應深入分析產品的訊號頻率與散熱瓦數，切忌盲目為了追求新技術而全面拋棄成熟的矽基生態。
05
TGV 與 TSV 的三個差異
TSV（Through Silicon Via，矽穿孔） 作為智慧型手機時代 HBM 記憶體與 3D IC 的功臣，其技術成熟度與生態鏈完整性無庸置疑；然而，當歷史的車輪駛入 AI 超級算力時代，矽材料本身的物理局限性開始成為高頻傳輸的絆腳石，這才逼得封裝界不得不另闢蹊徑，引進了 TGV 技術。
這兩者之間的差異，牽動著整條產線設備、化學耗材以及設計工具（EDA）的全面重構。TSV 依賴極其昂貴的半導體前段黃光微影與乾式蝕刻設備，而 TGV 則向面板級加工與超快雷射製造借力。
原生絕緣特性的有無與製程簡化度：矽材料具有半導體導電性，TSV 鑽孔後必須使用 PECVD 設備極其繁瑣地沉積一層絕緣氧化膜，否則會發生漏電；而玻璃本身是完美的絕緣體，TGV 鑽孔後可直接進行金屬化，製程步驟大幅縮減。
高頻電學損耗的數量級落差：在 10GHz 以上的高頻工作環境下，矽基板內會產生嚴重的渦流損耗（Eddy Current Loss）與訊號串擾；而玻璃基板的介電損耗（Df）比矽低了至少一個數量級，能實現近乎無損的高速訊號傳遞。
晶圓級與面板級的空間載體跨越：TSV 受到標準半導體 12 吋矽晶圓面積的物理限制，無法無限放大；而 TGV 天然相容大尺寸的方型玻璃面板（Panel），能提供數倍於矽晶圓的有效封裝面積，極大化適應多晶片大拼版需求。
目前的產業痛點在於，雖然 TGV 在電學性能與大面積成本上完勝 TSV，但在製程的顆粒度與微孔孔徑的細微度上，TSV 依然保有半導體級的極致精度。這表示在極度微觀的晶片核心層，TSV 仍有其不可替代性，但在外圍的高速互連基板層，TGV 正在以摧枯拉朽之勢進行市場清洗。
我們相信工具的更迭不是簡單的非黑即白，而是各司其職。建議企業在評估封裝解決方案時，應深入分析產品的訊號頻率與散熱瓦數，切忌盲目為了追求新技術而全面拋棄成熟的矽基生態。
06
佈局 TGV 供應鏈的三個評估
「為什麼像 Intel、台積電、三星以及全球頂級的封裝大廠（OSAT），都在 2026 這個時間節點上瘋狂擴大對 TGV 供應鏈 的資本支出？」
高階晶片的競爭早已超越了單純的「電晶體微縮」，而演變成了「封裝基板」的戰爭。巨頭們心知肚明，誰能率先將 TGV 基板的供應鏈標準化、規模化，誰就能鎖定未來五年輝達、超微等 AI 晶片設計巨頭的超級訂單。
核心加工設備的標準化與生態鎖定：巨頭們正全力與雷射誘導深蝕刻（LIDE）等設備龍頭（例如. 德國 LPKF）進行深度戰略綁定，試圖透過獨家專利或聯合研發，建立起排他的硬體技術壁壘，鎖定首波量產紅利。
高階顯示器玻璃產能的跨界平移：跨國巨頭積極拉攏康寧、旭硝子（AGC）等傳統光學玻璃巨擘進入半導體圈，看中的是他們在 LCD/OLED 世代線積累的巨大玻璃基板產能，試圖將其無縫轉化為高階封裝的材料後盾。
後段電鍍與檢測生態鏈的重新洗牌：TGV 的微孔特性需要全新的電鍍添加劑（整平劑、加速劑）與高穿透性的 X-Ray 檢測設備，巨頭們正透過標準制定，強迫中下游化學與儀器供應商進行技術換代。
目前的供應鏈痛點在於，前端的玻璃材料與打孔設備已經具備準量產能力，但後端的專用電鍍耗材與全自動高速檢測設備仍存在產能缺口。這種不對稱性，恰恰為具備高度靈活性的智慧製造與系統整合商提供了絕佳的切入時間窗口。
我們建議製造業供應鏈受眾應採納「跟隨巨頭標準、卡位利基節點」的依附戰略。在巨頭修築的技術鐵路上面，尋找自己最擅長的車廂。企業緊密盯防國際大廠發布的玻璃基板設計規範，提前佈局相容 TGV 特性的 MES 數據採集模組與自動化排程演算法。
06
佈局 TGV 供應鏈的三個評估
「為什麼像 Intel、台積電、三星以及全球頂級的封裝大廠（OSAT），都在 2026 這個時間節點上瘋狂擴大對 TGV 供應鏈 的資本支出？」
高階晶片的競爭早已超越了單純的「電晶體微縮」，而演變成了「封裝基板」的戰爭。巨頭們心知肚明，誰能率先將 TGV 基板的供應鏈標準化、規模化，誰就能鎖定未來五年輝達、超微等 AI 晶片設計巨頭的超級訂單。
核心加工設備的標準化與生態鎖定：巨頭們正全力與雷射誘導深蝕刻（LIDE）等設備龍頭（例如. 德國 LPKF）進行深度戰略綁定，試圖透過獨家專利或聯合研發，建立起排他的硬體技術壁壘，鎖定首波量產紅利。
高階顯示器玻璃產能的跨界平移：跨國巨頭積極拉攏康寧、旭硝子（AGC）等傳統光學玻璃巨擘進入半導體圈，看中的是他們在 LCD/OLED 世代線積累的巨大玻璃基板產能，試圖將其無縫轉化為高階封裝的材料後盾。
後段電鍍與檢測生態鏈的重新洗牌：TGV 的微孔特性需要全新的電鍍添加劑（整平劑、加速劑）與高穿透性的 X-Ray 檢測設備，巨頭們正透過標準制定，強迫中下游化學與儀器供應商進行技術換代。
目前的供應鏈痛點在於，前端的玻璃材料與打孔設備已經具備準量產能力，但後端的專用電鍍耗材與全自動高速檢測設備仍存在產能缺口。這種不對稱性，恰恰為具備高度靈活性的智慧製造與系統整合商提供了絕佳的切入時間窗口。
我們建議製造業供應鏈受眾應採納「跟隨巨頭標準、卡位利基節點」的依附戰略。在巨頭修築的技術鐵路上面，尋找自己最擅長的車廂。企業緊密盯防國際大廠發布的玻璃基板設計規範，提前佈局相容 TGV 特性的 MES 數據採集模組與自動化排程演算法。
07
導入 TGV 先進製程的三個指標
對於身處電子代工（EMS）、高階 PCB 製造或是半導體封測行業而言，技術的先進性固然令人興奮，但冷酷的財務報表才是決定一項技術能在工廠裡活多久的決策者。TGV 作為一項全新且顛覆性的封裝工藝，其背後伴隨著高昂的專用雷射設備採購、全新化學清洗電鍍線的建置，以及舊有自動化搬運系統（AMHS）的全面改造。
決策者如果投入太早，技術標準一旦變更，前期的固定資產折舊將變成巨大的財務黑洞；如果投入太晚，市場份額與優質客戶將被對手蠶食殆盡。
固定資產投入與試產曲線（Learning Curve）的 ROI 攤銷期：評估從引進百萬級 LIDE 雷射設備、建置黃光製程到實現產線初步穩定，所需的研發費用與時間成本，精算其對短期毛利率的衝擊週期。
良率爬坡節點與盈虧平衡點（Break-Even Point）的連動矩陣：精準試算當 TGV 產線良率處於 50%（研發）、80%（小量產）與 95%（高階量產）時的單位晶片製造成本，界定出轉虧為盈的臨界良率指標。
既有黃光與電鍍設備的資產活化與相容百分比：評估現有的半導體或高階 IC 載板產線設備中，有多少比例可以透過局部改裝（Retrofit）直接相容玻璃基板，以極小化新購資產的財務壓力。
目前企業的管理痛點在於，研發團隊往往被 TGV 的高頻低損耗等華麗性能所吸引，卻未能將製程中的高報廢率與設備維護成本完整納入全生命週期成本（LCO）模型。這導致許多專案在上線後，面臨叫好不叫座、財務上持續失血的窘境。
固定資產不是炫耀的資本，而是獲利的工具，我們建議製造業決策者應採納「商業驅動技術、小步快跑驗證」的投資戰略，在決定全面自建 TGV 產線前，優先透過與外部 OSAT 廠或研發機構進行「聯合試產（Joint Development）」，在不大幅增加 CapEx 的前提下，摸清技術的真實邊際。
07
導入 TGV 先進製程的三個指標
對於身處電子代工（EMS）、高階 PCB 製造或是半導體封測行業而言，技術的先進性固然令人興奮，但冷酷的財務報表才是決定一項技術能在工廠裡活多久的決策者。TGV 作為一項全新且顛覆性的封裝工藝，其背後伴隨著高昂的專用雷射設備採購、全新化學清洗電鍍線的建置，以及舊有自動化搬運系統（AMHS）的全面改造。
決策者如果投入太早，技術標準一旦變更，前期的固定資產折舊將變成巨大的財務黑洞；如果投入太晚，市場份額與優質客戶將被對手蠶食殆盡。
固定資產投入與試產曲線（Learning Curve）的 ROI 攤銷期：評估從引進百萬級 LIDE 雷射設備、建置黃光製程到實現產線初步穩定，所需的研發費用與時間成本，精算其對短期毛利率的衝擊週期。
良率爬坡節點與盈虧平衡點（Break-Even Point）的連動矩陣：精準試算當 TGV 產線良率處於 50%（研發）、80%（小量產）與 95%（高階量產）時的單位晶片製造成本，界定出轉虧為盈的臨界良率指標。
既有黃光與電鍍設備的資產活化與相容百分比：評估現有的半導體或高階 IC 載板產線設備中，有多少比例可以透過局部改裝（Retrofit）直接相容玻璃基板，以極小化新購資產的財務壓力。
目前企業的管理痛點在於，研發團隊往往被 TGV 的高頻低損耗等華麗性能所吸引，卻未能將製程中的高報廢率與設備維護成本完整納入全生命週期成本（LCO）模型。這導致許多專案在上線後，面臨叫好不叫座、財務上持續失血的窘境。
固定資產不是炫耀的資本，而是獲利的工具，我們建議製造業決策者應採納「商業驅動技術、小步快跑驗證」的投資戰略，在決定全面自建 TGV 產線前，優先透過與外部 OSAT 廠或研發機構進行「聯合試產（Joint Development）」，在不大幅增加 CapEx 的前提下，摸清技術的真實邊際。
08
TGV 與 ABF 的五個性能對比
玻璃基板（基於 TGV 技術） 與 傳統有機載板（以 ABF 為代表） 的對決，被業內公認為決定次世代處理器勝負的關鍵戰役。ABF 載板作為過去 20 年高效能運算的功臣，支撐了無數代 CPU 與 GPU 的繁榮；然而，當 AI 晶片封裝面積超越 100mm*100mm，且要求數萬根引腳進行細間距對接時，ABF 的物理材質極限已如同緊箍咒，嚴重限制了運算的進一步解放。玻璃基板憑藉其天然的結構剛性，徹底摧毀了 ABF 在高溫下如同「煮熟麵條」般易發生的熱翹曲宿疾。
性能對比維度 | TGV 玻璃基板技術 | 傳統 ABF 有機載板 | 商業與設計戰略權衡思考 |
|---|---|---|---|
熱翹曲控制力 (Warpage) | 極高，CTE 可調且剛性強，大尺寸下幾無變形 | 較差，高溫下有機樹脂易膨脹軟化，引發脫焊 | 決定封裝晶片面積能否突破 100mm*100mm的物理關鍵 |
RDL 佈線密度 (Pitch) | 極細（可達 <= 1µm，表面原子級平整支援極細線寬 | 較粗（通常 >= 5µm，受限於有機表面粗糙度 | 直接影響 Chiplet 晶片之間並行傳輸通道的數量與頻寬 |
高頻插損 (Insertion Loss) | 極低，玻璃天然絕緣，高頻下電訊號幾無衰減 | 較高，樹脂與銅箔介面在高頻下損耗顯著增大 | AI 模型分布式訓練時，影響節點間通信延遲的核心指標 |
熱傳導與散熱路徑 | 玻璃導熱率低，但可製作超薄型結構或嵌入冷卻 | 導熱率中等，但受厚度與多層結構限制，熱阻大 | 影響 1000 瓦以上超級 AI 晶片表面熱點（Hot算力spot）消除效率 |
翹曲控制決定封裝尺寸上限：TGV 具備可調 CTE 與高剛性，在大尺寸下仍能維持平整；ABF 則因有機材料高溫膨脹易變形，限制封裝面積，成為突破 100mm × 100mm 的關鍵瓶頸。
佈線密度影響 Chiplet 傳輸能力：TGV 可達 ≤1μm 的超細線寬，支援高密度互連；ABF 通常 ≥5μm，受表面粗糙度限制，直接壓縮 Chiplet 間通道數與頻寬。
高頻損耗左右系統延遲表現：TGV 玻璃材質具天然絕緣特性，高頻訊號幾乎無衰減；ABF 因樹脂與銅介面損耗明顯，在高頻下影響 AI 分散式運算的通訊延遲。
散熱能力關乎高功率晶片穩定性：TGV 雖導熱率較低，但可透過超薄化或整合冷卻設計改善；ABF 結構受限導致熱阻較大，影響千瓦級 AI 晶片的熱點管理效率。
材料選擇牽動整體架構與商業策略：TGV 與 ABF 不只是製程差異，而是直接影響封裝尺寸、頻寬、延遲與散熱，進而決定 AI 系統設計路線與未來競爭力。
ABF 載板雖然在成本與製造生態的成熟度上依然穩坐泰山，但它在 AI 晶片極致性能要求面前所展現出的物理疲態，已無法逆轉。玻璃基板憑藉著結構剛性、電學純淨度與佈線密度的全面勝出，正在無情地收割高階 HPC 封裝的未來市場。
市場的演進需要時間，舊技術的長尾效應依然巨大。我們建議製造業與代工受眾採納「高端攻堅玻璃、中端堅守 ABF」的雙軌並行策略，企業在優化自身 PCBA 與封測產線時，一方面繼續壓榨 ABF 載板的製程潛力以維持眼前的現金流，另一方面必須成立專責的「玻璃基板封裝攻關小組」，進行前瞻技術的卡位。
08
TGV 與 ABF 的五個性能對比
玻璃基板（基於 TGV 技術） 與 傳統有機載板（以 ABF 為代表） 的對決，被業內公認為決定次世代處理器勝負的關鍵戰役。ABF 載板作為過去 20 年高效能運算的功臣，支撐了無數代 CPU 與 GPU 的繁榮；然而，當 AI 晶片封裝面積超越 100mm*100mm，且要求數萬根引腳進行細間距對接時，ABF 的物理材質極限已如同緊箍咒，嚴重限制了運算的進一步解放。玻璃基板憑藉其天然的結構剛性，徹底摧毀了 ABF 在高溫下如同「煮熟麵條」般易發生的熱翹曲宿疾。
性能對比維度 | TGV 玻璃基板技術 | 傳統 ABF 有機載板 | 商業與設計戰略權衡思考 |
|---|---|---|---|
熱翹曲控制力 (Warpage) | 極高，CTE 可調且剛性強，大尺寸下幾無變形 | 較差，高溫下有機樹脂易膨脹軟化，引發脫焊 | 決定封裝晶片面積能否突破 100mm*100mm的物理關鍵 |
RDL 佈線密度 (Pitch) | 極細（可達 <= 1µm，表面原子級平整支援極細線寬 | 較粗（通常 >= 5µm，受限於有機表面粗糙度 | 直接影響 Chiplet 晶片之間並行傳輸通道的數量與頻寬 |
高頻插損 (Insertion Loss) | 極低，玻璃天然絕緣，高頻下電訊號幾無衰減 | 較高，樹脂與銅箔介面在高頻下損耗顯著增大 | AI 模型分布式訓練時，影響節點間通信延遲的核心指標 |
熱傳導與散熱路徑 | 玻璃導熱率低，但可製作超薄型結構或嵌入冷卻 | 導熱率中等，但受厚度與多層結構限制，熱阻大 | 影響 1000 瓦以上超級 AI 晶片表面熱點（Hot算力spot）消除效率 |
翹曲控制決定封裝尺寸上限：TGV 具備可調 CTE 與高剛性，在大尺寸下仍能維持平整；ABF 則因有機材料高溫膨脹易變形，限制封裝面積，成為突破 100mm × 100mm 的關鍵瓶頸。
佈線密度影響 Chiplet 傳輸能力：TGV 可達 ≤1μm 的超細線寬，支援高密度互連；ABF 通常 ≥5μm，受表面粗糙度限制，直接壓縮 Chiplet 間通道數與頻寬。
高頻損耗左右系統延遲表現：TGV 玻璃材質具天然絕緣特性，高頻訊號幾乎無衰減；ABF 因樹脂與銅介面損耗明顯，在高頻下影響 AI 分散式運算的通訊延遲。
散熱能力關乎高功率晶片穩定性：TGV 雖導熱率較低，但可透過超薄化或整合冷卻設計改善；ABF 結構受限導致熱阻較大，影響千瓦級 AI 晶片的熱點管理效率。
材料選擇牽動整體架構與商業策略：TGV 與 ABF 不只是製程差異，而是直接影響封裝尺寸、頻寬、延遲與散熱，進而決定 AI 系統設計路線與未來競爭力。
ABF 載板雖然在成本與製造生態的成熟度上依然穩坐泰山，但它在 AI 晶片極致性能要求面前所展現出的物理疲態，已無法逆轉。玻璃基板憑藉著結構剛性、電學純淨度與佈線密度的全面勝出，正在無情地收割高階 HPC 封裝的未來市場。
市場的演進需要時間，舊技術的長尾效應依然巨大。我們建議製造業與代工受眾採納「高端攻堅玻璃、中端堅守 ABF」的雙軌並行策略，企業在優化自身 PCBA 與封測產線時，一方面繼續壓榨 ABF 載板的製程潛力以維持眼前的現金流，另一方面必須成立專責的「玻璃基板封裝攻關小組」，進行前瞻技術的卡位。
09
TGV 生產良率的落地方案
面對玻璃基板微孔加工中千變萬化的非線性變量，傳統依賴工程師守在機台旁「憑經驗調參數」的原始管理模式已徹底宣告不足。一條能夠在高壓訂單環境下存活下來的 TGV 產線，必然是一條被 AI 與大數據深度武裝的自律型智慧工廠。
AI 介入 TGV 製造的核心邏輯，是將原本屬於「黑盒子」的微觀物理過程進行數位化重建。透過在雷射鑽孔機、化學蝕刻槽與高速電鍍線周邊部署密集的工業感測器，智慧製造系統能夠在毫秒間捕獲電流、頻率、流速與溫度的微小波動，並利用機器學習模型在缺陷尚未形成前就完成參數的自動補償。
雷射誘導深蝕刻（LIDE）的 AI 自適應參數控制系統：利用深度神經網路（DNN）即時分析玻璃材料的批次微觀缺陷密度，動態微調雷射的脈衝能量與聚焦深度，從源頭遏制微裂紋（Micro-cracks）的產生。
基於電腦視覺與深度學習的孔洞缺陷即時攔截方案：在雷射加工後，透過高幀率光學相機抓取微孔圖像，利用 CNN 模型在 10 毫秒內完成孔徑、孔形與表面粗糙度的全量辨識，精準剔除潛在不良品。
電鍍填銅製程的機器學習（ML）最佳化配方調控：蒐集電鍍過程中的電流密度、波形、添加劑濃度與最終填銅空洞（Void）率的關聯數據，利用強化學習（RL）演算法產出最佳的動態補償電流曲線，消除空洞。
目前的技術痛點在於，許多工廠雖然安裝了大量的感測器，但數據依然孤立在不同的設備孤島中（例如. 雷射數據與電鍍數據未對齊），導致 AI 模型缺乏全局視野。根據市場最新的數據表明，成功打通跨製程數據鏈路的智慧工廠，其 TGV 生產良率爬坡速度提升了整整一倍。
軟體不應是裝飾，而應是產線的「數位導航儀」，我們建議智慧製造受眾與系統整合商應採納「端到端數據閉環、演算法引領現場」的策略，在協助客戶建置 MES 系統時，優先開闢「TGV 專用高頻數據採集單元」，將製程物理模型與機器學習模型進行深度耦合。
09
TGV 生產良率的落地方案
面對玻璃基板微孔加工中千變萬化的非線性變量，傳統依賴工程師守在機台旁「憑經驗調參數」的原始管理模式已徹底宣告不足。一條能夠在高壓訂單環境下存活下來的 TGV 產線，必然是一條被 AI 與大數據深度武裝的自律型智慧工廠。
AI 介入 TGV 製造的核心邏輯，是將原本屬於「黑盒子」的微觀物理過程進行數位化重建。透過在雷射鑽孔機、化學蝕刻槽與高速電鍍線周邊部署密集的工業感測器，智慧製造系統能夠在毫秒間捕獲電流、頻率、流速與溫度的微小波動，並利用機器學習模型在缺陷尚未形成前就完成參數的自動補償。
雷射誘導深蝕刻（LIDE）的 AI 自適應參數控制系統：利用深度神經網路（DNN）即時分析玻璃材料的批次微觀缺陷密度，動態微調雷射的脈衝能量與聚焦深度，從源頭遏制微裂紋（Micro-cracks）的產生。
基於電腦視覺與深度學習的孔洞缺陷即時攔截方案：在雷射加工後，透過高幀率光學相機抓取微孔圖像，利用 CNN 模型在 10 毫秒內完成孔徑、孔形與表面粗糙度的全量辨識，精準剔除潛在不良品。
電鍍填銅製程的機器學習（ML）最佳化配方調控：蒐集電鍍過程中的電流密度、波形、添加劑濃度與最終填銅空洞（Void）率的關聯數據，利用強化學習（RL）演算法產出最佳的動態補償電流曲線，消除空洞。
目前的技術痛點在於，許多工廠雖然安裝了大量的感測器，但數據依然孤立在不同的設備孤島中（例如. 雷射數據與電鍍數據未對齊），導致 AI 模型缺乏全局視野。根據市場最新的數據表明，成功打通跨製程數據鏈路的智慧工廠，其 TGV 生產良率爬坡速度提升了整整一倍。
軟體不應是裝飾，而應是產線的「數位導航儀」，我們建議智慧製造受眾與系統整合商應採納「端到端數據閉環、演算法引領現場」的策略，在協助客戶建置 MES 系統時，優先開闢「TGV 專用高頻數據採集單元」，將製程物理模型與機器學習模型進行深度耦合。
10
預防與檢測 TGV 介面剝離
面對導致 TGV 玻璃基板致死率最高的「介面剝離（Delamination）」缺陷，封裝與品質團隊迫切需要一套能夠在生產現場立竿見影的標準化解決方案。在高階封裝標準中，對產品可靠度的要求已不容許任何灰色地帶。企業不能等到晶片封裝完畢、甚至出廠到了客戶的資料中心運行後，才透過跳機事件來發現介面剝離，必須在製造的最前段，建立起一套無死角的預防與篩查天網。
這套解決方案是一套集成了表面化學改質、多物理場仿真模擬與非破壞性高階檢測的「三位一體」防禦體系。它要求智慧工廠的架構師不僅要懂軟體排程，更要與材料科學家緊密配合，將複雜的微觀界面結合力數據轉化為可量化的工業控制指標。
分子級表面自組裝單分子膜（SAMs）化學預處理方案：在 TGV 電鍍填銅前，利用特殊矽烷偶聯劑在玻璃孔壁表面形成一層奈米級過渡層，一端與玻璃形成共價鍵，另一端與銅原子強力交聯，從根本上提升介面結合力。
多物理場動態應力模擬與 APS 有限元素排程優化：建立 TGV 基板的數位孿生（Digital Twin）模型，模擬熱循環下的應力分布，並將模擬結果反饋給先進規劃系統（APS），動態調整熱退火工藝的升降溫曲線以釋放內應力。
高頻超音波顯微鏡（SAM）與 X-Ray 斷層掃描的在線檢測聯動：在封裝關鍵節點引入非破壞性高頻聲學檢測設備，利用聲波在不同介面反射率的差異，實時揪出直徑在微米級的初期微小分層剥離氣泡。
總結預防與檢測 TGV 介面剝離的這三大標準化解決方案，我們可以看到，解決高階先進封裝的可靠度難題，必須走「軟硬兼施、物理與數據融合」的綜合治理路線。SAMs 化學改質提供了硬核的材料學防護，而數位孿生與高級檢測連動則為產線裝上了「透視眼」與「預言機」。這三者的結合，構成了智慧製造在高階半導體領域落地的最高技術典範。
我們相信，可靠度不是檢測出來的，而是設計與製造出來的。建議企業在優化封測一體化流水線時，主動引導客戶將「介面應力預警模組」寫入 MES 的核心邏輯中，使系統具備根據檢測反饋自動修正前段製程參數的能力。
10
預防與檢測 TGV 介面剝離
面對導致 TGV 玻璃基板致死率最高的「介面剝離（Delamination）」缺陷，封裝與品質團隊迫切需要一套能夠在生產現場立竿見影的標準化解決方案。在高階封裝標準中，對產品可靠度的要求已不容許任何灰色地帶。企業不能等到晶片封裝完畢、甚至出廠到了客戶的資料中心運行後，才透過跳機事件來發現介面剝離，必須在製造的最前段，建立起一套無死角的預防與篩查天網。
這套解決方案是一套集成了表面化學改質、多物理場仿真模擬與非破壞性高階檢測的「三位一體」防禦體系。它要求智慧工廠的架構師不僅要懂軟體排程，更要與材料科學家緊密配合，將複雜的微觀界面結合力數據轉化為可量化的工業控制指標。
分子級表面自組裝單分子膜（SAMs）化學預處理方案：在 TGV 電鍍填銅前，利用特殊矽烷偶聯劑在玻璃孔壁表面形成一層奈米級過渡層，一端與玻璃形成共價鍵，另一端與銅原子強力交聯，從根本上提升介面結合力。
多物理場動態應力模擬與 APS 有限元素排程優化：建立 TGV 基板的數位孿生（Digital Twin）模型，模擬熱循環下的應力分布，並將模擬結果反饋給先進規劃系統（APS），動態調整熱退火工藝的升降溫曲線以釋放內應力。
高頻超音波顯微鏡（SAM）與 X-Ray 斷層掃描的在線檢測聯動：在封裝關鍵節點引入非破壞性高頻聲學檢測設備，利用聲波在不同介面反射率的差異，實時揪出直徑在微米級的初期微小分層剥離氣泡。
總結預防與檢測 TGV 介面剝離的這三大標準化解決方案，我們可以看到，解決高階先進封裝的可靠度難題，必須走「軟硬兼施、物理與數據融合」的綜合治理路線。SAMs 化學改質提供了硬核的材料學防護，而數位孿生與高級檢測連動則為產線裝上了「透視眼」與「預言機」。這三者的結合，構成了智慧製造在高階半導體領域落地的最高技術典範。
我們相信，可靠度不是檢測出來的，而是設計與製造出來的。建議企業在優化封測一體化流水線時，主動引導客戶將「介面應力預警模組」寫入 MES 的核心邏輯中，使系統具備根據檢測反饋自動修正前段製程參數的能力。
分享這篇文章
分享這篇文章
製造問與答
製造問與答
01
雷射誘導深蝕刻（LIDE）的產出率與每孔成本如何平衡？
LIDE 技術的成本平衡點在於「雷射改質速度」與「批次化學蝕刻」的吞吐量媒合。雷射在玻璃表面進行每秒數十萬孔的超高速微結構改質，隨後進入化學槽進行批次深蝕刻。要優化每孔成本，核心在於極大化單一雷射頭的掃描面積，並透過全自動化搬運（AMHS）將多片基板送入化學槽同步蝕刻。根據數據顯示，當月產量達到經濟規模後，LIDE 的每孔成本能較傳統雷射直孔降低 40% 以上，是高密度封裝的平價解方。
01
雷射誘導深蝕刻（LIDE）的產出率與每孔成本如何平衡？
LIDE 技術的成本平衡點在於「雷射改質速度」與「批次化學蝕刻」的吞吐量媒合。雷射在玻璃表面進行每秒數十萬孔的超高速微結構改質，隨後進入化學槽進行批次深蝕刻。要優化每孔成本，核心在於極大化單一雷射頭的掃描面積，並透過全自動化搬運（AMHS）將多片基板送入化學槽同步蝕刻。根據數據顯示，當月產量達到經濟規模後，LIDE 的每孔成本能較傳統雷射直孔降低 40% 以上，是高密度封裝的平價解方。
02
在微米級的薄玻璃上進行高密度穿孔，熱應力控制與機械碎裂的防範機制為何？
防範碎裂的核心在於「冷加工」與「精密應力釋放」。LIDE 採用超短脈衝雷射，其熱影響區（HAZ）趨近於零，從根本上避免了熱應力累積。其次，化學蝕刻步驟能同時「平滑化」孔壁的微小裂紋（Micro-cracks），消除集中的機械應力。我們在實務中建議，在基板邊緣保留未加工的緩衝區（Buffer Zone），並導入真空吸附的靜電載板（Carrier），確保薄玻璃在全自動傳輸過程中維持零碎裂。
02
在微米級的薄玻璃上進行高密度穿孔，熱應力控制與機械碎裂的防範機制為何？
防範碎裂的核心在於「冷加工」與「精密應力釋放」。LIDE 採用超短脈衝雷射，其熱影響區（HAZ）趨近於零，從根本上避免了熱應力累積。其次，化學蝕刻步驟能同時「平滑化」孔壁的微小裂紋（Micro-cracks），消除集中的機械應力。我們在實務中建議，在基板邊緣保留未加工的緩衝區（Buffer Zone），並導入真空吸附的靜電載板（Carrier），確保薄玻璃在全自動傳輸過程中維持零碎裂。
03
TGV 高深寬比（High Aspect Ratio）的填銅效率與導通良率如何確保？
深寬比大於 10:1 時，填銅最怕出現空洞（Void）。我們推行「雙向脈衝電鍍（Reverse Pulse Plating）」與專屬有機添加劑的調配。電鍍時利用反向電流限制孔口的銅堆積，強迫銅由孔洞中央向兩端生長（Butterfly Plating）。同時，在前製程導入高頻超音波清洗，確保化學藥水能百分之百穿透微米級深孔。在晶圓代工大廠的案例中，這套閉環控制能將 TGV 導通良率穩定維持在 99.99% 以上。
03
TGV 高深寬比（High Aspect Ratio）的填銅效率與導通良率如何確保？
深寬比大於 10:1 時，填銅最怕出現空洞（Void）。我們推行「雙向脈衝電鍍（Reverse Pulse Plating）」與專屬有機添加劑的調配。電鍍時利用反向電流限制孔口的銅堆積，強迫銅由孔洞中央向兩端生長（Butterfly Plating）。同時，在前製程導入高頻超音波清洗，確保化學藥水能百分之百穿透微米級深孔。在晶圓代工大廠的案例中，這套閉環控制能將 TGV 導通良率穩定維持在 99.99% 以上。
04
玻璃基板的標準化程度，以及與現有矽基（TSV）封裝設備的線路相容性？
目前玻璃基板正處於黃金轉型期，尺寸正逐步收斂至面板級（Panel-level, 例如. 515x510mm）與標準 12 吋晶圓級。為了對接現有的 TSV 設備，關鍵在於「載板整合與邊緣封裝（Edge Encapsulation）」。透過將薄玻璃貼合於標準矽/玻璃載板上，後續的黃光、線路重排層（RDL）與晶圓凸塊（Bumping）設備能完全沿用既有黃金產線。這讓客戶無需重新購置數十億元的昂貴設備，即可平滑升級先進封裝。
04
玻璃基板的標準化程度，以及與現有矽基（TSV）封裝設備的線路相容性？
目前玻璃基板正處於黃金轉型期，尺寸正逐步收斂至面板級（Panel-level, 例如. 515x510mm）與標準 12 吋晶圓級。為了對接現有的 TSV 設備，關鍵在於「載板整合與邊緣封裝（Edge Encapsulation）」。透過將薄玻璃貼合於標準矽/玻璃載板上，後續的黃光、線路重排層（RDL）與晶圓凸塊（Bumping）設備能完全沿用既有黃金產線。這讓客戶無需重新購置數十億元的昂貴設備，即可平滑升級先進封裝。
05
後續化學蝕刻（Etching）製程的廢液處理成本與化學品壽命？
化學蝕刻通常使用氫氟酸（HF）或特殊混酸，其營運成本取決於「藥水循環回收系統（Recycling Loop）」。我們推行地端（On-site）廢液中和與氟化鈣結晶回收技術，將含氟廢液轉化為工業副產品，大幅降低環保規費。同時，透過在線（In-line）監控氟離子濃度與自動補劑，可將化學品壽命延長 3 倍以上。在 BCG 的一個綠色製程優化專案中，這類循環系統協助客戶降低了 35% 的化學品採購與廢棄物處理成本。
05
後續化學蝕刻（Etching）製程的廢液處理成本與化學品壽命？
化學蝕刻通常使用氫氟酸（HF）或特殊混酸，其營運成本取決於「藥水循環回收系統（Recycling Loop）」。我們推行地端（On-site）廢液中和與氟化鈣結晶回收技術，將含氟廢液轉化為工業副產品，大幅降低環保規費。同時，透過在線（In-line）監控氟離子濃度與自動補劑，可將化學品壽命延長 3 倍以上。在 BCG 的一個綠色製程優化專案中，這類循環系統協助客戶降低了 35% 的化學品採購與廢棄物處理成本。
製造業的朋友們，我們誠摯邀請您一同建立需求，請您提出問題，我們將安排專業的顧問為您解答。
