HBM4
前言：
當生成式 AI 模型的參數量突破十兆等級，運算核心（GPU/ASIC）的運算速度已不再是困難，而是如何克服所謂的「記憶體牆（Memory Wall）」，因為數據在處理器與記憶體之間傳輸的頻寬與功耗，決定了 AI 系統的生死。
而 HBM4 (High Bandwidth Memory 4) 的核心概念是3D 堆疊 DRAM、超寬 I/O 匯流排和AI 晶片近距離封裝三件事，它不僅將介面位元寬度從上一代的 1024-bit 翻倍至 2048-bit，更標誌著記憶體產業與晶圓代工產業（如 TSMC 與記憶體三巨頭）深度結盟的開始。
(首圖來源：台積電)
作者：
製造新觀點
閱讀時間：
32 分鐘
更新日期：
2026 年 2 月 15 日
01
什麼是 HBM4？六個核心技術突破

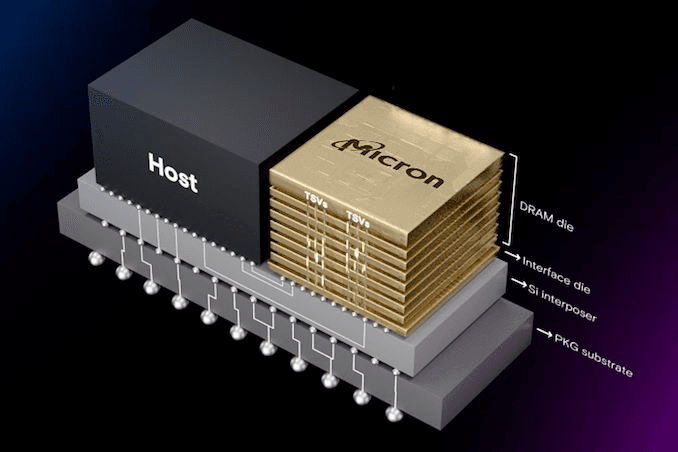

HBM4 是第六代高頻寬記憶體標準，專為超大規模 AI 模型與高效能運算環境設計。與傳統 DDR5 或 GDDR7 不同，HBM 是透過 TSV（矽穿孔）技術將多個 DRAM 晶片垂直堆疊，並封裝在處理器旁的記憶體架構。而 HBM4 正式跨越了物理傳輸的限制，將單體頻寬推向了每秒數 TB 的級別。這項技術的開發難度極高，涉及記憶體廠商與晶圓代工廠的深度技術整合，是目前半導體價值鏈中最昂貴、含金量最高的組件之一。
介面位元寬翻倍：從 1024-bit 提升至 2048-bit，這意味著在相同的時脈頻率下，傳輸能力直接提升一倍。
邏輯底層（Base Die）製程升級：首次大量採用 5nm/12nm 先進製程製作底層邏輯晶片，提升運算與訊號調度能力。
垂直堆疊層數增加：支援 12 層 (12-hi) 甚至 16 層 (16-hi) 的極限堆疊，單顆 HBM4 容量大幅增長。
混合鍵合（Hybrid Bonding）：捨棄傳統微凸塊，直接進行銅對銅連接，縮短高度並提升散熱效率。
低電壓運作：針對數據中心龐大的能耗痛點，透過電路優化進一步降低單位頻寬功耗。
異質整合靈活性：允許將客製化的 AI 加速邏輯直接整合進 HBM4 堆疊中，實現「近記憶體運算」。
對於製造業而言，HBM4 是理解未來智慧製造與數位轉型底層動力來源的第一步，當邊緣設備需要即時處理超大規模視覺數據時，HBM4 提供的低延遲、高頻寬特性是不可或缺的。所以我們相信，HBM4 已不再是選配，而是頂級 AI 加速卡的標配。這項技術的突破不僅是記憶體容量的增加，更是運算架構的典範轉移。企業在規劃未來的數位基礎設施時，必須意識到 HBM4 所帶來的效能階躍，這將直接影響到自動化生產線的反應速度與智慧預測模型的準確度。
02
三大巨頭的 HBM4 競爭局勢
過去， HBM 市場是典型的「三強鼎立」，但隨著 HBM4 技術門檻的提升，各家的策略出現了明顯的分歧。SK Hynix、Samsung 與 Micron 不僅在產能上競爭，更在「生態系合作」與「技術路徑」上展開了深度對抗。對於下游的採購決策者與 AI 加速器製造商來說，選擇哪一家供應商，不僅是關於報價與良率，更是關於其背後的封裝生態圈是否穩固。
我們發現，整個競爭的焦點已經從「誰先出貨」轉移到「誰能提供最客製化的 HBM4」。隨著「定製化 HBM (Custom HBM)」趨勢的興起，常見的 NVIDIA、Meta、Google等頂尖客戶開始要求記憶體供應商針對其特定的邏輯層進行優化。這對供應商的彈性設計能力提出了挑戰。
SK Hynix：生態圈先行者，憑藉與 TSMC 和 NVIDIA 長期穩定的「鐵三角」關係，在 HBM4 標準引領與先進封裝經驗上具有最強大的產業背書。
Samsung：垂直整合優勢，提供從 DRAM 生產、邏輯層代工到 2.5D/3D 封裝的一站式解決方案，在縮短供應鏈路徑與大規模成本控制上極具競爭力。
Micron：能效比專家，專注於單位位元的極致節能與穩定性，在追求高能效比的專業數據中心（例如. ESG 導向）中佔有一席之地。
HBM4 的競爭局勢反映了半導體產業「差異化競爭」的新常態。我們大致上分類成幾個方向，對於追求最先進運算力且預算充足的研發部門，SK Hynix 的方案通常是首選；而對於需要大規模佈署且重視供應鏈簡化的企業，Samsung 的一站式服務可能更具吸引力。
同時，我們建議企業在制定長期採購合約時，應採取「多供應商策略 (Multi-sourcing)」，以分散因地緣政治或特定廠房良率波動帶來的風險。但我們也在觀察，因為仍有顧問評估 HBM4 的市佔率排名可能會因為一次封裝技術的突破而隨時洗牌。掌握競爭局勢的動態，能確保企業在產能短缺時仍能獲得關鍵零組件的配額，這將是判斷未來兩年 AI 伺服器市場風向的重要指標。
03
HBM4 解決 AI 記憶體的瓶頸
在 AI 模型演進的過程中，開發者面臨最嚴峻的挑戰並非處理器的算力不足，而是數據傳輸速度跟不上運算速度，這就是著名的「記憶體牆」問題。而如今，HBM4 被視為這項問題的終極解決方案，當 AI 模型如 GPT-6 或更先進的自動駕駛系統在運行時，需要同時從記憶體中抓取數以千億計的參數，傳統存儲方案會導致處理器在等待數據時空轉，造成巨大的能源浪費。HBM4 透過其獨特的解決方案機制，不僅打開了頻寬的大門，更重新定義了數據在系統內的流動方式。這對於追求極致效率的智慧製造工廠與 HPC 研究中心而言，是提升整體運作效能（OEE）的技術關鍵，也是數位轉型中不可或缺的硬體支撐。
極致頻寬提升機制：透過翻倍的介面位元寬度，HBM4 提供每秒超過 1.5 TB 的數據吞吐量，確保 GPU 始終處於滿載工作狀態。
數據近接運算機制：利用底層邏輯片執行初步的數據過濾與排序，減少無效數據在匯流排上的往返，提升整體頻寬利用率。
功耗優化與熱管理機制：導入混合鍵合技術降低內電阻，配合先進散熱界面材料（TIM），解決了高密度堆疊下的熱失控問題。
HBM4 不僅解決了當下的速度問題，更為未來的演算法優化預留了空間。對於企業決策者而言，投資 HBM4 相關技術不僅是購買更快的記憶體，更是購買了一套「效能保險」。隨著 AI 應用深入到半導體設計、新藥研發與供應鏈優化，HBM4 的三種機制將確保這些高強度運算任務不會因為數據堵塞而停滯。
這種硬體層級的突破，直接推動了智慧製造從「數據收集」轉向「即時決策」的質變。我們評估，在未來，HBM4 解決方案更廣泛地應用於邊緣運算與大型數據中心，徹底打破限制智慧化進程的技術藩籬。
04
HBM4 全球供應鏈圖譜
製造新觀點發現，目前的 HBM4 供應鏈呈現出前所未有的「垂直與水平交織」狀態。傳統上，HBM 是記憶體供應商（SK Hynix、Samsung、Micron）的一條龍產品，但在 HBM4 時代，由於基礎層 (Base Die) 必須承受更高功能的邏輯運算與電源分佈，記憶體廠開始與台積電 (TSMC) 等純代工廠深度結盟。這種「Foundry + Memory」的合作模式，徹底改變了全球半導體的勢力分佈。
我們從這張圖譜中發現，SK Hynix 憑藉著與 TSMC 在 CoWoS 封裝上的長期默契，暫時在 HBM4 標準制定中取得領先；而 Samsung 則利用其唯一具備記憶體、代工與封裝全流程 (IDM) 服務的優勢，試圖提供一站式解決方案。Micron 則聚焦於能效比的優化，爭取特定客戶的青睞。這種競爭關係在 2026 年已白熱化，直接影響到全球 AI 伺服器的出貨時程與成本結構。
底層邏輯層 (Base Die) 協作層：記憶體廠提供設計規範，交由代工廠使用先進邏輯製程代工，這是供應鏈中最關鍵的新增環節。
DRAM 核心晶圓生產層：三大記憶體龍頭比拼製程微縮（例如. 1β nm 或更高）與 TSV 鑽孔效率，決定了單顆 HBM4 的位元密度與良率。
中介層 (Interposer) 與系統封裝層：結合 GPU/ASIC 與 HBM4 的封裝過程（例如. CoWoS），這是決定最終 AI 加速器效能表現的臨門一腳。
從 HBM4 供應鏈的重組中可以看到，半導體產業有「強強聯手」的趨勢，這背後說明了沒有任何一家廠商能獨自壟斷 HBM4 的所有環節。這種生態系統的變化對於下游製造業是一大提醒，供應鏈的透明度與多樣性比以往任何時候都重要。如果一家代工廠的產能出現瓶頸，可能會導致全球 HBM4 的連鎖斷貨。
我們建議企業應建立針對 HBM4 的「動態供應鏈風險圖表」，隨時關注三大記憶體供應商與 TSMC 等代工廠之間的結盟動態。特別是在智慧製造與自動化倉儲的背景下，透過 AI 預測零組件的供需波動已成為標準配備。掌握這三個合作層級的動態，不僅能優化採購成本，更能預防因「關鍵頻寬不足」導致的 AI 發展停滯。
05
HBM4 導入 AI 晶片的挑戰
將 HBM4 整合進新一代 AI 加速器設計中，是一項艱鉅的工程挑戰，你會發現，雖然頻寬大幅增加，但這也帶來了極端複雜的物理與電子問題。如今，晶片設計已不再是單純的邏輯堆砌，而是涉及熱力學、電磁兼容性與結構工程的跨學科整合。HBM4 的 2048-bit 界面意味著中介層 (Interposer) 上的佈線密度提升了一倍，這對於信號完整性 (Signal Integrity) 而言是巨大的試煉。
此外，隨著 HBM4 堆疊高度的增加，我們相信，「熱管理 (Thermal Management) 」已成為每個設計者的惡夢。處於堆疊中心的 DRAM 片很難將熱量散出，如果處理不當，將導致頻率被迫下調甚至元件損毀。對於智慧製造中需要長期穩定運行的運算節點，這些挑戰如果沒有在設計階段解決，將成為日後的維運災難。
極致散熱挑戰：導入液冷系統或開發具備更高導熱率的先進底部填充膠材 (Underfill)，結合邏輯層的動態電壓調整。
信號干擾與電磁相容：採用更高密度的矽中介層技術，並透過 AI 輔助模擬工具進行自動化佈線優化與干擾補償。
良率與測試覆蓋率：導入「已知合格晶圓 (KGD)」測試標準與針對 TSV 的原位監測技術，確保封裝前每一層的品質。
供應鏈同步困難： 建立與 Foundry 及 Memory 廠的早期協同設計平台，確保硬體規格與生產製程高度匹配。
應對 HBM4 的技術挑戰，本質上是推動設計流程的「向左移 (Shift Left)」，即在研發初期就考慮封裝與維運問題。對於製造業而言，我們認為這是一次寶貴的學習機會，可以學習如何管理極端複雜的技術專案，如果能有效掌握這些對策，就能有效降低產品開發的風險與成本。
我們建議晶片設計公司與系統整合商應投資於「數位孿生設計平台」，在實際投片前進行數萬次的熱力與電子行為模擬。根據過去的輔導經驗，我們發現失敗的 HBM4 導入案例往往是因為忽視了微小的散熱或連接細節。掌握解決方案的主權，意味著企業具備了將頂尖技術轉化為穩定產品的能力。這不僅是技術實力的體現，更是品牌可靠性的最佳證明。在數位轉型中，穩定的硬體基座是承載所有智慧化應用程式的前提。
06
HBM4 如何助力 AI 與 HPC？
在高效能運算 (HPC) 與人工智慧 (AI) 領域，運算能力與記憶體存取之間的失衡被稱為「馮紐曼瓶頸」。HBM4 的出現，其戰略意義在於它重新定義了記憶體在系統中的層級，但現在，你將發現 HBM4 不再被視為單純的存儲單元，而是「運算緩衝區」與「資料交換中樞」。
特別是在氣象模擬、藥物開發以及半導體設計等 HPC 場景中，AGI（通用人工智慧）的訓練需要處理極度複雜的張量運算。HBM4 提供的海量頻寬，讓處理器可以保持在高負載狀態而不需要等待資料輸入。對於智慧製造中的數位孿生 (Digital Twin) 應用，HBM4 讓工廠的即時動態模擬精確到毫秒級，這背後仰賴的就是 HBM4 極速的資料吞吐能力，它讓 AI 從「靜態分析」進化為「即時感應與反應」的核心引擎。
記憶體牆的破除者：消除了資料傳輸速度遠低於運算速度的瓶頸，讓 GPU 運算核心的利用率極大化。
大規模模型的中轉站：支援數兆參數模型的快速切換與推論，是實現即時交互式 AI 的硬體基礎。
低延遲系統的穩定器：在分散式運算中，HBM4 協助維持節點間的資料同步一致性，減少網路延遲帶來的負面影響。
從上面的敘述，我相信你也發現 HBM4 對於 AI 與 HPC 的價值，在於它實現了「運算與資料的近距離對接」。隨著 AGI 技術的發展，未來我們可能會看到更多「記憶體中運算 (CIM)」的雛形在 HBM4 的邏輯層中實現。這對於半導體產業鏈是一次巨大的轉型契機，企業應從系統層面重新思考數據流的配置。
對於製造商與技術開發者而言，HBM4 不僅僅是加快了軟體的執行速度，它更是開啟了過去無法實現的「高複雜度模型」之門。常見的例子有，在半導體先進製程的良率分析中，需要同時處理數百億個數據點的關聯性，只有 HBM4 等級的頻寬才能支撐這種深度的 AI 運算。因此，我們建議相關企業應及早佈局具備 HBM4 技術支援的 HPC 環境，這將是提升研發競爭力、縮短產品上市時間 (TTM) 的核心手段。
07
HBM4 與先進封裝技術
我們認為 HBM4 的實現與先進封裝 (Advanced Packaging) 技術密不可分，怎麼說呢？如今，單純靠縮小晶體管尺寸來提升性能已達極限，業界開始轉向垂直空間的爭奪。HBM4 預計將大規模導入混合鍵合 (Hybrid Bonding) 技術，這是一種捨棄傳統微凸塊（Micro-bump），改用銅對銅直接鍵合的方式。這種技術能顯著縮短信號傳輸距離，降低電阻與熱阻，也是 HBM4 能夠達成 16 層超高堆疊且不超過厚度限制的關鍵。
此外，HBM4 的結構讓 TSV（矽穿孔）的密度達到了前所未有的水準。在智慧製造的品質監控下，每一顆 HBM4 內部的數萬個 TSV 接點都必須保持完美連通，這對封裝廠的工藝控制能力提出了極高要求。這不僅僅是記憶體廠的任務，更是與 OSAT（委外封裝測試廠）及 Foundry 之間的高度整合。
混合鍵合 (Hybrid Bonding) 的應用：透過銅直接對接，取代傳統凸塊，將層與層之間的間距壓縮至極限，大幅提升信號完整性。
16 層 (16-high) 堆疊與散熱挑戰：在極窄空間內垂直堆疊更多 DRAM 片，需要先進的導熱材料（例如. 無凸塊底部填充料）來解決中心熱點累積問題。
異質整合 (Heterogeneous Integration)：將不同製程的基礎層與 DRAM 層整合在同一個封裝體內，體現了封裝技術從「包裝」轉向「系統建構」的變革。
先進封裝可以說是 HBM4 的靈魂，如果沒有這些複雜的鍵合與堆疊工藝，HBM4 只能是實驗室裡的設計草圖。隨著摩爾定律的放緩，封裝技術正在往半導體獲利的目標前進。對於製造商而言，投資於封裝技術的研究或選擇具備先進封裝能力的供應商，已成為數位轉型策略中不可或缺的一環。
我們相信，HBM4 將帶動相關設備（例如. 大規模 TSV 蝕刻機、混合鍵合設備）的需求暴增。對於企業而言，這意味著在評估供應鏈時，必須深入了解合作夥伴的封裝良率與產能分配。如果能與 TSMC、SK Hynix 等技術領軍者建立更緊密的研發合作，就能確保在高階 AI 晶片封裝架構中不被邊緣化。
08
HBM4 是「記憶體牆」的終極方案
「記憶體牆」是指處理器的運算速度遠遠超過記憶體存取速度的現象，這導致處理器在大部分時間內處於閒置狀態，等待數據讀取。如今， AI 生成圖像與影音技術的普及，對資料傳輸的要求已達到每秒數十兆位元。傳統的 DDR 或 GDDR 記憶體因為引腳數量限制與並行度不足，早已無法支撐現代 AI 叢集的運作。
而我們會說 HBM4 是終極方案，因為它從物理結構上徹底改變了傳輸路徑，它不像傳統記憶體那樣透過長長的印刷電路板 (PCB) 線路連接，而是直接透過微凸塊或混合鍵合，垂直「坐」在處理器的中介層之上。這種空間上的極限壓縮，讓 HBM4 能夠以極低的能源損耗提供極高的頻寬，真正落實了「運算與存儲一體化」的概念。
超大規模並行傳輸：2048-bit 的界面讓資料像數萬輛車同時在高速公路上行駛，徹底消除了交通堵塞。
顯著縮短路徑延遲：垂直堆疊技術將信號傳輸距離從公分級縮短到微米級，實現了近乎即時的資料響應。
支援動態頻寬分配：HBM4 的邏輯層具備更高的智慧，能根據運算負載動態調整資料優先級，優化快取命中率。
滿足容量與頻寬的雙重擴張：16 層堆疊同時解決了「存不下」與「拿不到」的問題，支援數萬億參數模型常駐記憶體。
HBM4 不只是記憶體技術的一小步，它是運算架構革命的一大步，解決了記憶體牆，就等同於釋放了 AI 加速器中沉睡的數千個運算核心。這對於追求極致效率的智慧工廠與半導體生產線而言，意味著可以在不增加功耗的前提下，完成更複雜的自動化診斷與排程優化。
從另一個角度來看，對於軟體開發者與系統架構師來說，HBM4 的出現意味著過去許多為了繞過記憶體限制而設計的「妥協代碼」將變得多餘。那麼，我們是否應該重新思考如何設計更高效的演算法，來充分利用 HBM4 提供的海量資料流。接下來，AI 因為記憶體牆被打破了，就會形成「平庸 AI」與「卓越 AI」的分水嶺。我們建議企業在進行數位轉型規劃時，應將 HBM4 的導入視為核心硬體指標，確保其軟體實力不會被過時的硬體架構所拖累。
09
HBM4 的投資價值評估
HBM4 的價格真的非常貴，許多正在進行數位轉型的企業與數據中心運營商，會評估將系統升級至 HBM4 架構是否物有所值？這是一個複雜的商業算題。雖然單顆 HBM4 的單價顯著高於 HBM3e，但如果考慮到其帶來的運算效能飛躍與長期節電效益，投資報酬率 (ROI) 的圖像就會變得非常清晰。
特別是在 HPC 與 AI 推論服務中，時間就是金錢。HBM4 能夠減少模型推論所需的晶片數量，從而節省伺服器機櫃空間與維運人力。在智慧製造的大數據分析中，能夠在數秒內完成原本需要數分鐘的生產調度優化，這對於提升產線稼動率的隱性價值難以估計。所以，評估 HBM4 不應只看採購發票，而應看其對整體業務效率的「乘數效應」。
單位頻寬功耗 (pJ/bit)： 衡量每傳輸一單位資料所消耗的電力，這是評估長期營運成本 (OpEx) 的核心，直接影響淨零排碳目標。
模型周轉率 (Throughput per GPU)： HBM4 提升了 GPU 的任務處理量，評估單台伺服器在生命週期內能處理的 AI 請求總數，反映其產能價值。
系統架構壽命 (Future-proofing)： 投資 HBM4 意味著未來 3-5 年內不會因記憶體瓶頸而被迫進行硬體更換，減少了資本支出 (CapEx) 的重複投入。
如果你正在評估 HBM4 投資的價值，我們會說，其價值在於其對「效能上限」的推動，這對於志在領先的製造業與高科技公司而言，是一項必要的技術溢價。隨著技術和產量的增加，未來，HBM4 的單位成本將開始呈現良性下滑。但在此之前，優先布局的企業將能在 AI 競爭中獲得先發優勢，這種「市場進入速度」的價值往往超過硬體價差。
我們建議財務主管與技術長 (CTO) 共同建立一套基於 TCO（總體擁有成本）的評估模型。在模型中，應納入電力成本上升的預期以及 AI 助理對員工效率提升的量化數據。掌握 ROI 的主權，意味著企業不再盲目跟隨技術潮流，而是基於理性的商業利益進行升級，協助企業在轉型的資金槓桿中，撬動最大的商業價值回報。
10
管理 HBM4 的三個策略
目前，HBM4 的稀缺性是業界常態，由於其極高的技術門檻與漫長的生產週期（從晶圓生長到封裝完成通常需 4-6 個月），供應鏈的任何風吹草動都可能導致 AI 伺服器的交期無限期延後。對於正在進行數位轉型、極需算力支援的企業而言，如何在這場「頻寬爭奪戰」中確保供應不中斷，已成為與技術研發同等重要的生存課題。
特別是在地緣政治風險未完全消除的背景下，HBM4 的生產過於集中於特定區域，更增加了供應鏈的脆弱性。企業不應僅被動等待供應商的報價，而應主動出擊，透過長約預付、多元佈局與技術替代方案，建立一套具備韌性的供應體系。這也是我們一直在強調的，供應鏈管理已從「成本優化」轉向「韌性優先」。
戰略預付款與產能鎖定合約 (LTA)：與關鍵供應商簽訂 2 年以上的長期供貨協議，並透過預付貨款協助其擴張產能，換取優先配貨權。
多源化封裝生態系統布局：不僅鎖定記憶體廠，更要與多家先進封裝廠（例如. 台積電、日月光等）建立聯繫，避免因特定封裝流程受阻而導致整機斷貨。
建立緊急技術替代路徑：在系統設計階段保留對 HBM3e 或高階 GDDR 記憶體的向下兼容性，作為極端短缺情況下的降級過渡方案。
供應鏈韌性可以說是如今企業競爭力的核心。HBM4 的供應風險反映了高科技產業對單一技術與來源的過度依賴。製造商應將供應鏈管理視為一種「戰略保險」。所以我們歸結了這三項策略，若你能掌握，你就能讓自身企業在產能危機中保持冷靜，維持產線的持續運作。
我們建議企業應建立「供應鏈預警系統」，實時監控 HBM4 相關原材料（例如. 特殊化學品、TSV 蝕刻液）的市場動向。同時，積極參與國際半導體論壇，掌握第一手的產業政策與廠房動工進度，您的數位轉型進度不會因為一顆記憶體晶片的缺貨而功虧一簣。這份由數據與戰略交織而成的保障感，是品牌在充滿挑戰的市場中，持續贏得客戶信賴最強大的資產。
分享這篇文章
01
供應鏈垂直整合後的「議價權」與「成本結構」如何變化？
在 HBM4 時代下，議價權正從單一記憶體廠轉移至「生態系盟主」（例如. 台積電與海力士聯軍）。過去記憶體是標準品，現在 Base Die 需要先進邏輯製程，導致成本結構中「代工費用」佔比提升約 20~30%。對買方而言，議價不再是單純的比價，而是取決於您與該聯盟的戰略深度。成本波動將受限於邏輯代工產能，而非僅是 DRAM 供需。
02
「散熱」與「良率」挑戰，對後段封測廠的「報廢成本」影響有多大？
HBM4 堆疊層數更高，熱阻與 TSV 孔徑微縮使良率極其敏感。一旦封裝階段發生散熱設計瑕疵或對位偏移，報廢的不只是記憶體，還包含昂貴的 GPU 晶圓。這將使後段封測的「風險準備金」倍增。我們預估報廢成本將佔生產總成本的 15% 以上，迫使廠商必須在封測前導入更高頻率的 KGD（Known Good Die）測試以降低損失。
03
面對 HBM4 供應鏈重組，跨國建廠的「在地化」成本與風險為何？
跨國建廠的最大挑戰在於「先進封裝人才」與「特用化學品供應鏈」的稀缺。在地化成本包含高昂的技術移轉費與人才溢價，風險則在於當地電力品質與潔淨室維護能否支撐 HBM4 的嚴苛製程。若在美國或歐洲建廠，人力與法規合規成本將比亞洲高出 40%，且面臨供應鏈斷層，需仰賴高度自動化以抵銷在地化的高營運支出。
04
產線的「柔性切換」能否負荷 HBM4 的高度客製化需求？
HBM4 轉向「客製化邏輯底層」，這對傳統記憶體廠的大宗生產線是巨大挑戰。現有產線必須轉向「小規模、多樣化」的晶圓級封裝佈局。柔性切換的瓶頸不在設備，而在「數位排程優化」與「模組化治具」。若數位化程度不足，頻繁切換將導致產能利用率下降 25% 以上，唯有透過數位孿生技術提前模擬換線，才能負擔客製化需求。
05
「數據透明度」是否能真正解決「連鎖斷貨」的風險？
數據透明度是「必要條件」而非「充分條件」。即便掌握即時數據，若缺乏「替代供應方案」與「緩衝庫存機制」，知道斷貨也無法補救。HBM4 供應鏈極其狹窄，一旦代工廠出事，全球皆然。透明度的價值在於提供 4~8 週的「預警期」，讓企業有時間調整產品配比或搶奪剩餘產能。真正的解決之道在於分散供應來源，而非僅看數據。
