Wafer Fabrication
什麼是晶圓製造？
什麼是晶圓製造？
什麼是晶圓製造？
前言：
半導體晶圓製造（Semiconductor Wafer Fabrication），通常簡稱為晶圓製造（Wafer Fab）或晶圓代工（Foundry），為半導體產業鍊中游的部分。
製程是在單晶半導體圓片（Wafer）上，通過一系列極其複雜和精密工藝步驟，製造出數以億計的微型電子元件、電晶體和集成電路（IC）的過程，也是智慧型手機、電腦到汽車、AI 伺服器…等電子設備中，核心晶片誕生的搖籃。
作者：
製造新觀點
更新日期：
2025 年 12 月 10 日

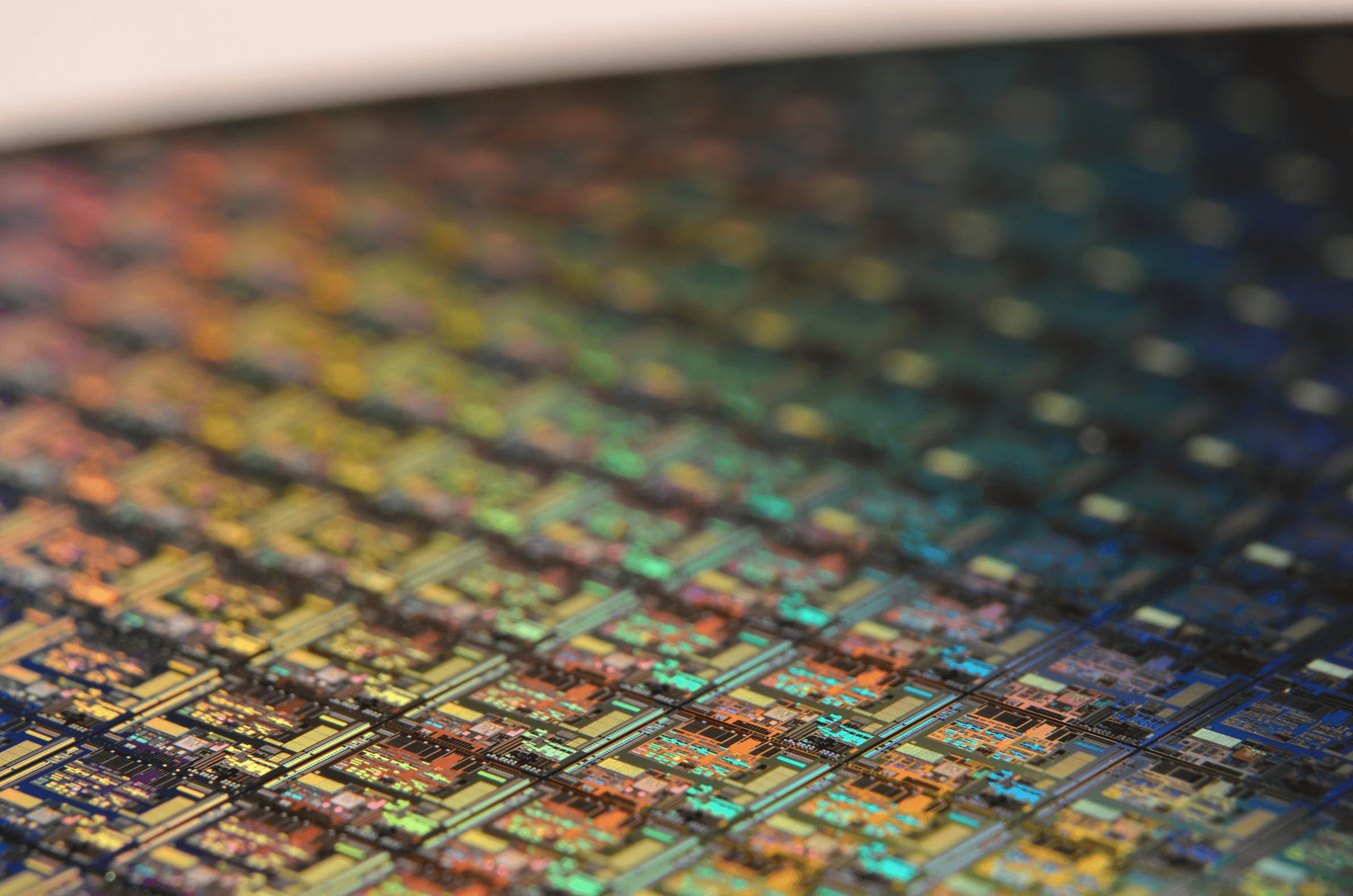

01 晶圓是什麼？
在半導體產業中，晶圓（Wafer）是所有電子元件的起點。一片由高純度半導體製成的薄片，就像晶片誕生前的「原始土地」。晶圓經過一道又一道複雜製程，被刻上電路、堆上材料，最後切割成一顆顆裸晶（Die）。裸晶再進行封裝、連接、測試，才成為我們熟悉、能真正用在產品上的晶片（Chip）。
形狀：晶圓之所以是圓的，是因為它的製造過程一開始就是從圓柱形的單晶矽錠開始。將直拉法 Czochralski method 形成的圓柱切成薄片，自然就成為圓形，這種做法能提升材料利用率，也確保晶格排列保持一致，方便後續製程。
大小：常見的晶圓直徑有 200 mm、300 mm。愈大的晶圓能放下更多電路與裸晶，代表同樣成本下可以生產更多晶片，良率與效率都更高。
厚度：晶圓的厚度大多落在 0.5–0.9 mm（約 500–900 μm）。這樣的厚度能讓它在高溫、高壓、光刻、薄膜沉積等嚴苛製程中不至於破裂。
材質與晶體結構：全球超過 90% 的 IC 都使用單晶矽（single-crystal silicon）。理由很簡單，因為它的半導體特性穩定、容易摻雜、可與 CMOS 與現代微影技術完美配合，也便於量產。
用途：晶圓就像一塊電子工程師的「空白畫布」。設計師在上面布局電路、元件、互連，再透過製程一步步把這些設計實體化，最終變成 CPU、RAM、感測器、電源管理晶片等各種電子產品的核心。
總結來說，晶圓（Wafer）是整個半導體產業的源頭，是所有晶片的母體；裸晶（Die）是完成電路後從晶圓上切下的小晶粒；而晶片（Chip）則是經過封裝、測試後能真正部署在電子設備中的最終形態。
01 晶圓是什麼？
在半導體產業中，晶圓（Wafer）是所有電子元件的起點。一片由高純度半導體製成的薄片，就像晶片誕生前的「原始土地」。晶圓經過一道又一道複雜製程，被刻上電路、堆上材料，最後切割成一顆顆裸晶（Die）。裸晶再進行封裝、連接、測試，才成為我們熟悉、能真正用在產品上的晶片（Chip）。
形狀：晶圓之所以是圓的，是因為它的製造過程一開始就是從圓柱形的單晶矽錠開始。將直拉法 Czochralski method 形成的圓柱切成薄片，自然就成為圓形，這種做法能提升材料利用率，也確保晶格排列保持一致，方便後續製程。
大小：常見的晶圓直徑有 200 mm、300 mm。愈大的晶圓能放下更多電路與裸晶，代表同樣成本下可以生產更多晶片，良率與效率都更高。
厚度：晶圓的厚度大多落在 0.5–0.9 mm（約 500–900 μm）。這樣的厚度能讓它在高溫、高壓、光刻、薄膜沉積等嚴苛製程中不至於破裂。
材質與晶體結構：全球超過 90% 的 IC 都使用單晶矽（single-crystal silicon）。理由很簡單，因為它的半導體特性穩定、容易摻雜、可與 CMOS 與現代微影技術完美配合，也便於量產。
用途：晶圓就像一塊電子工程師的「空白畫布」。設計師在上面布局電路、元件、互連，再透過製程一步步把這些設計實體化，最終變成 CPU、RAM、感測器、電源管理晶片等各種電子產品的核心。
總結來說，晶圓（Wafer）是整個半導體產業的源頭，是所有晶片的母體；裸晶（Die）是完成電路後從晶圓上切下的小晶粒；而晶片（Chip）則是經過封裝、測試後能真正部署在電子設備中的最終形態。
01 晶圓是什麼？
在半導體產業中，晶圓（Wafer）是所有電子元件的起點。一片由高純度半導體製成的薄片，就像晶片誕生前的「原始土地」。晶圓經過一道又一道複雜製程，被刻上電路、堆上材料，最後切割成一顆顆裸晶（Die）。裸晶再進行封裝、連接、測試，才成為我們熟悉、能真正用在產品上的晶片（Chip）。
形狀：晶圓之所以是圓的，是因為它的製造過程一開始就是從圓柱形的單晶矽錠開始。將直拉法 Czochralski method 形成的圓柱切成薄片，自然就成為圓形，這種做法能提升材料利用率，也確保晶格排列保持一致，方便後續製程。
大小：常見的晶圓直徑有 200 mm、300 mm。愈大的晶圓能放下更多電路與裸晶，代表同樣成本下可以生產更多晶片，良率與效率都更高。
厚度：晶圓的厚度大多落在 0.5–0.9 mm（約 500–900 μm）。這樣的厚度能讓它在高溫、高壓、光刻、薄膜沉積等嚴苛製程中不至於破裂。
材質與晶體結構：全球超過 90% 的 IC 都使用單晶矽（single-crystal silicon）。理由很簡單，因為它的半導體特性穩定、容易摻雜、可與 CMOS 與現代微影技術完美配合，也便於量產。
用途：晶圓就像一塊電子工程師的「空白畫布」。設計師在上面布局電路、元件、互連，再透過製程一步步把這些設計實體化，最終變成 CPU、RAM、感測器、電源管理晶片等各種電子產品的核心。
總結來說，晶圓（Wafer）是整個半導體產業的源頭，是所有晶片的母體；裸晶（Die）是完成電路後從晶圓上切下的小晶粒；而晶片（Chip）則是經過封裝、測試後能真正部署在電子設備中的最終形態。
02 什麼是晶圓製造？
半導體晶圓製造是一條極度精密、環環相扣的工藝鏈。看似只是把電路「做在矽片上」，實際上卻牽涉上百道步驟，最終濃縮成四大核心階段。這四個階段就像是從「電路設計圖」走向「真實物理結構」的橋梁，每一步都必須在近乎無塵、毫無容錯的環境中完成，才能維持晶片的良率與性能。理解這四個環節，就能掌握晶圓製造的整體邏輯，也能看清它為何被形容為現代工業中最複雜的微觀工程。
晶圓準備（Wafer Preparation）： 先把矽晶圓清潔、拋光、氧化，確保表面平整無瑕，好讓後續薄膜沉積有一個穩定、乾淨的起跑點。
圖形轉移（Patterning）： 透過光刻與蝕刻，把光罩上的電路圖案一層層轉印到晶圓上。這一步決定了電晶體的位置、尺寸與結構，是所有元件成形的根本。
電學特性修改（Doping）： 利用離子佈植等方式，在指定區域注入雜質，精確調整電氣特性，創造 P 型與 N 型半導體，使晶體真正具備導電、開關的能力。
互連與封裝前處理（Interconnection）： 透過金屬沉積、絕緣層堆疊與化學機械平坦化（CMP），把數十億電晶體用導線連在一起，形成能正常工作的電路網絡。
總而言之，這四大階段從基底準備、圖形成形、電性調整到互連建構，構成了晶圓製造的完整骨架。每一步都在奈米級精度下運作；只要任一環節出現微小偏差，都可能造成整片晶圓報廢。因此，晶圓製造不只是技術門檻高，它本身就是對穩定性、潔淨度與工程極限的終極考驗。
02 什麼是晶圓製造？
半導體晶圓製造是一條極度精密、環環相扣的工藝鏈。看似只是把電路「做在矽片上」，實際上卻牽涉上百道步驟，最終濃縮成四大核心階段。這四個階段就像是從「電路設計圖」走向「真實物理結構」的橋梁，每一步都必須在近乎無塵、毫無容錯的環境中完成，才能維持晶片的良率與性能。理解這四個環節，就能掌握晶圓製造的整體邏輯，也能看清它為何被形容為現代工業中最複雜的微觀工程。
晶圓準備（Wafer Preparation）： 先把矽晶圓清潔、拋光、氧化，確保表面平整無瑕，好讓後續薄膜沉積有一個穩定、乾淨的起跑點。
圖形轉移（Patterning）： 透過光刻與蝕刻，把光罩上的電路圖案一層層轉印到晶圓上。這一步決定了電晶體的位置、尺寸與結構，是所有元件成形的根本。
電學特性修改（Doping）： 利用離子佈植等方式，在指定區域注入雜質，精確調整電氣特性，創造 P 型與 N 型半導體，使晶體真正具備導電、開關的能力。
互連與封裝前處理（Interconnection）： 透過金屬沉積、絕緣層堆疊與化學機械平坦化（CMP），把數十億電晶體用導線連在一起，形成能正常工作的電路網絡。
總而言之，這四大階段從基底準備、圖形成形、電性調整到互連建構，構成了晶圓製造的完整骨架。每一步都在奈米級精度下運作；只要任一環節出現微小偏差，都可能造成整片晶圓報廢。因此，晶圓製造不只是技術門檻高，它本身就是對穩定性、潔淨度與工程極限的終極考驗。
02 什麼是晶圓製造？
半導體晶圓製造是一條極度精密、環環相扣的工藝鏈。看似只是把電路「做在矽片上」，實際上卻牽涉上百道步驟，最終濃縮成四大核心階段。這四個階段就像是從「電路設計圖」走向「真實物理結構」的橋梁，每一步都必須在近乎無塵、毫無容錯的環境中完成，才能維持晶片的良率與性能。理解這四個環節，就能掌握晶圓製造的整體邏輯，也能看清它為何被形容為現代工業中最複雜的微觀工程。
晶圓準備（Wafer Preparation）： 先把矽晶圓清潔、拋光、氧化，確保表面平整無瑕，好讓後續薄膜沉積有一個穩定、乾淨的起跑點。
圖形轉移（Patterning）： 透過光刻與蝕刻，把光罩上的電路圖案一層層轉印到晶圓上。這一步決定了電晶體的位置、尺寸與結構，是所有元件成形的根本。
電學特性修改（Doping）： 利用離子佈植等方式，在指定區域注入雜質，精確調整電氣特性，創造 P 型與 N 型半導體，使晶體真正具備導電、開關的能力。
互連與封裝前處理（Interconnection）： 透過金屬沉積、絕緣層堆疊與化學機械平坦化（CMP），把數十億電晶體用導線連在一起，形成能正常工作的電路網絡。
總而言之，這四大階段從基底準備、圖形成形、電性調整到互連建構，構成了晶圓製造的完整骨架。每一步都在奈米級精度下運作；只要任一環節出現微小偏差，都可能造成整片晶圓報廢。因此，晶圓製造不只是技術門檻高，它本身就是對穩定性、潔淨度與工程極限的終極考驗。

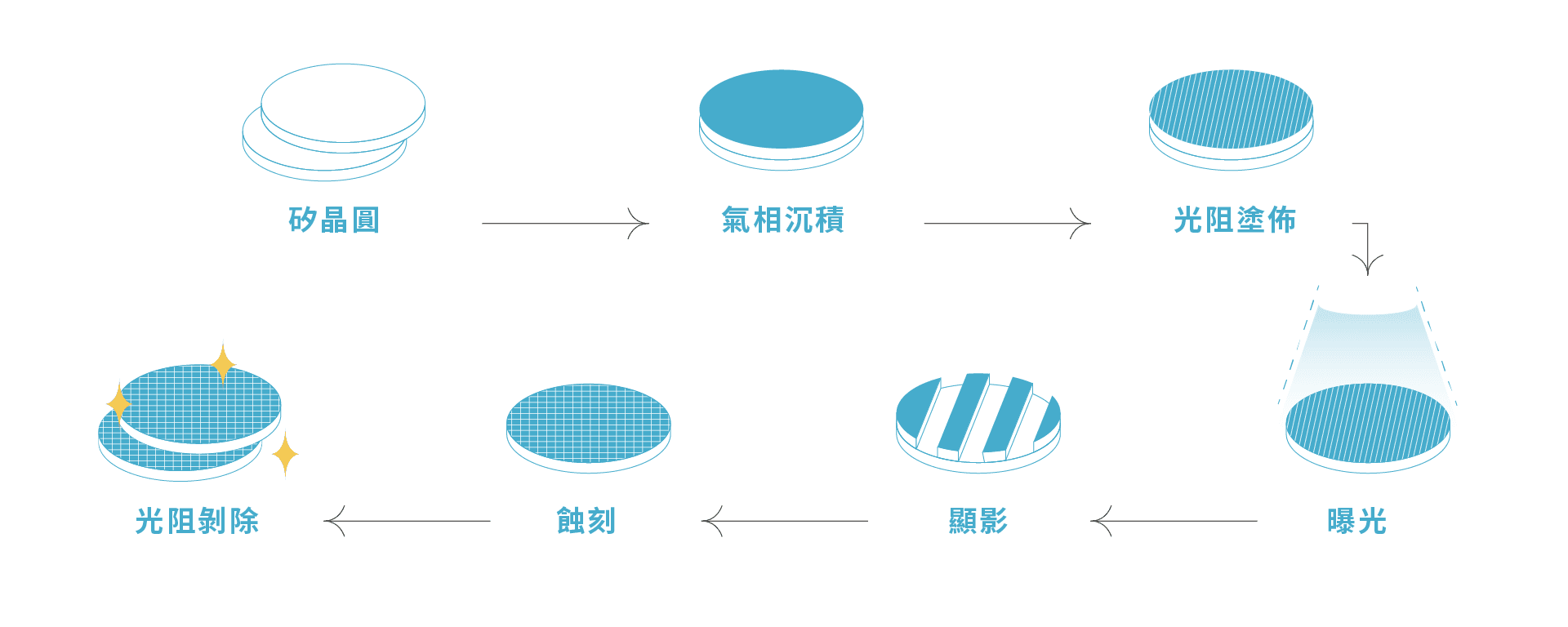

03 一張圖看懂半導體晶圓製程
在半導體世界中，「晶圓（Wafer）」和「晶片（Chip）」常被混為一談，但兩者其實完全不同。晶圓是一片由高純度矽製成的圓形薄片，是一切製程的起點，它本身還沒有任何電路；而晶片則是經過一連串製造、圖形化、切割、封裝、測試後的最終產品。簡單說，晶圓是材料，晶片是成品；一個是空白畫布，一個是完成的作品。它們各自扮演不同角色，共同構成整個半導體工業的骨架。
氣相沉積 (Vapor Deposition / Thin-Film Deposition / CVD )：在晶圓表面沉積薄薄的膜層，可能是絕緣層、導電層或半導體層。這些薄膜像是逐層鋪上的基底，讓後續電路能夠被定義、隔離或連接。
光阻塗佈 (Photoresist Coating)：在晶圓上均勻塗上一層光阻劑（photoresist），就像在畫布上先上底料，準備進入光刻這個關鍵步驟。
曝光 (Exposure)：透過光刻機，把電路圖案用紫外光「投影」到光阻層上。這一步相當於將設計好的電路「印」在晶圓上，是電路成形的核心。
顯影 (Developing)：將晶圓放入顯影液中，讓光阻依照正光阻或負光阻的特性被洗掉或留下，電路圖案就會清楚浮現。
蝕刻 (Etching)：利用化學或物理方式，去除沒有光阻保護的薄膜材料。經過這一步，電路層就被真正刻畫在晶圓表面，電晶體的形狀與框架開始浮現。
光阻剝除 (Photoresist Stripping / Photoresist Removal)：完成刻畫後，把剩餘光阻全部清理乾淨，讓晶圓能進入下一輪製程，例如沉積另一層薄膜、做摻雜或金屬化等。
從晶圓到晶片的旅程，可分成「晶圓製造 (Wafer Manufacturing)」與「晶片加工 (Wafer Fabrication)」兩大階段。前者負責把原始矽轉成高品質晶圓；後者才是業界熟知的晶圓廠製程：光刻、沉積、蝕刻、互連等，最終完成積體電路。而台灣 TSMC 在 2025 年第二季純晶圓代工市場已拿下 70.2% 的市佔率，創下歷史新高。不只稱霸先進製程，同時在成熟製程與大規模生產也展現強勢供應鏈能力，形成「高階科技 + 大量製造」的雙軌優勢。
03 一張圖看懂半導體晶圓製程
在半導體世界中，「晶圓（Wafer）」和「晶片（Chip）」常被混為一談，但兩者其實完全不同。晶圓是一片由高純度矽製成的圓形薄片，是一切製程的起點，它本身還沒有任何電路；而晶片則是經過一連串製造、圖形化、切割、封裝、測試後的最終產品。簡單說，晶圓是材料，晶片是成品；一個是空白畫布，一個是完成的作品。它們各自扮演不同角色，共同構成整個半導體工業的骨架。
氣相沉積 (Vapor Deposition / Thin-Film Deposition / CVD )：在晶圓表面沉積薄薄的膜層，可能是絕緣層、導電層或半導體層。這些薄膜像是逐層鋪上的基底，讓後續電路能夠被定義、隔離或連接。
光阻塗佈 (Photoresist Coating)：在晶圓上均勻塗上一層光阻劑（photoresist），就像在畫布上先上底料，準備進入光刻這個關鍵步驟。
曝光 (Exposure)：透過光刻機，把電路圖案用紫外光「投影」到光阻層上。這一步相當於將設計好的電路「印」在晶圓上，是電路成形的核心。
顯影 (Developing)：將晶圓放入顯影液中，讓光阻依照正光阻或負光阻的特性被洗掉或留下，電路圖案就會清楚浮現。
蝕刻 (Etching)：利用化學或物理方式，去除沒有光阻保護的薄膜材料。經過這一步，電路層就被真正刻畫在晶圓表面，電晶體的形狀與框架開始浮現。
光阻剝除 (Photoresist Stripping / Photoresist Removal)：完成刻畫後，把剩餘光阻全部清理乾淨，讓晶圓能進入下一輪製程，例如沉積另一層薄膜、做摻雜或金屬化等。
從晶圓到晶片的旅程，可分成「晶圓製造 (Wafer Manufacturing)」與「晶片加工 (Wafer Fabrication)」兩大階段。前者負責把原始矽轉成高品質晶圓；後者才是業界熟知的晶圓廠製程：光刻、沉積、蝕刻、互連等，最終完成積體電路。而台灣 TSMC 在 2025 年第二季純晶圓代工市場已拿下 70.2% 的市佔率，創下歷史新高。不只稱霸先進製程，同時在成熟製程與大規模生產也展現強勢供應鏈能力，形成「高階科技 + 大量製造」的雙軌優勢。
03 一張圖看懂半導體晶圓製程
在半導體世界中，「晶圓（Wafer）」和「晶片（Chip）」常被混為一談，但兩者其實完全不同。晶圓是一片由高純度矽製成的圓形薄片，是一切製程的起點，它本身還沒有任何電路；而晶片則是經過一連串製造、圖形化、切割、封裝、測試後的最終產品。簡單說，晶圓是材料，晶片是成品；一個是空白畫布，一個是完成的作品。它們各自扮演不同角色，共同構成整個半導體工業的骨架。
氣相沉積 (Vapor Deposition / Thin-Film Deposition / CVD )：在晶圓表面沉積薄薄的膜層，可能是絕緣層、導電層或半導體層。這些薄膜像是逐層鋪上的基底，讓後續電路能夠被定義、隔離或連接。
光阻塗佈 (Photoresist Coating)：在晶圓上均勻塗上一層光阻劑（photoresist），就像在畫布上先上底料，準備進入光刻這個關鍵步驟。
曝光 (Exposure)：透過光刻機，把電路圖案用紫外光「投影」到光阻層上。這一步相當於將設計好的電路「印」在晶圓上，是電路成形的核心。
顯影 (Developing)：將晶圓放入顯影液中，讓光阻依照正光阻或負光阻的特性被洗掉或留下，電路圖案就會清楚浮現。
蝕刻 (Etching)：利用化學或物理方式，去除沒有光阻保護的薄膜材料。經過這一步，電路層就被真正刻畫在晶圓表面，電晶體的形狀與框架開始浮現。
光阻剝除 (Photoresist Stripping / Photoresist Removal)：完成刻畫後，把剩餘光阻全部清理乾淨，讓晶圓能進入下一輪製程，例如沉積另一層薄膜、做摻雜或金屬化等。
從晶圓到晶片的旅程，可分成「晶圓製造 (Wafer Manufacturing)」與「晶片加工 (Wafer Fabrication)」兩大階段。前者負責把原始矽轉成高品質晶圓；後者才是業界熟知的晶圓廠製程：光刻、沉積、蝕刻、互連等，最終完成積體電路。而台灣 TSMC 在 2025 年第二季純晶圓代工市場已拿下 70.2% 的市佔率，創下歷史新高。不只稱霸先進製程，同時在成熟製程與大規模生產也展現強勢供應鏈能力，形成「高階科技 + 大量製造」的雙軌優勢。
04 晶圓製造的三大挑戰
晶圓製造不僅是一條技術流程，更是一座每天都在與極限搏鬥的工程戰場。隨著電晶體的尺寸一路縮小，工程師必須在精度、良率與成本這三條線上同時作戰，稍有不慎就會全盤失衡。這三大挑戰清楚揭示半導體正逼近摩爾定律（Moore's Law）的邊界。每一次突破，都不是小修小補，而是需要天文數字的研發投入與跨領域人才的協作。正是這些挑戰，構成了當今半導體製造最核心、也最艱難的技術瓶頸。
良率控制和缺陷管理：在奈米級的世界裡，一粒肉眼看不見的灰塵，就足以讓電路短路或開路。隨著線寬縮小到極限，良率變成工廠的生死線。每一批晶圓的成敗，都仰賴極端潔淨、精準到不可思議的製程環境。
技術節點微縮的物理極限： 當電晶體尺寸逼近原子的尺寸，物理法則開始「反撲」，量子穿隧效應、光學繞射極限、材料特性失效…等都讓光刻與蝕刻技術面臨前所未有的挑戰。每前進一個節點，都是對物理極限的一次挑戰。
設備和工廠的極高資本支出： 現代晶圓廠就像鋼鐵帝國，一座 Fab 動輒數百億美元。以 EUV 光刻機為例，單台設備價格就高得驚人，加上耗材、維護、人員訓練，都是企業必須背負的巨大資本壓力。
晶圓製造的三大關鍵挑戰是良率、物理極限和資本。這三股力量同時拉扯，使得半導體產業必須不斷在製程技術、材料科學與設備革新上投入巨量資源；同時依賴嚴苛的潔淨室管理與先進的缺陷分析來維持良率。只有挺過這些挑戰，企業才能在全球半導體競賽中站穩高地。
04 晶圓製造的三大挑戰
晶圓製造不僅是一條技術流程，更是一座每天都在與極限搏鬥的工程戰場。隨著電晶體的尺寸一路縮小，工程師必須在精度、良率與成本這三條線上同時作戰，稍有不慎就會全盤失衡。這三大挑戰清楚揭示半導體正逼近摩爾定律（Moore's Law）的邊界。每一次突破，都不是小修小補，而是需要天文數字的研發投入與跨領域人才的協作。正是這些挑戰，構成了當今半導體製造最核心、也最艱難的技術瓶頸。
良率控制和缺陷管理：在奈米級的世界裡，一粒肉眼看不見的灰塵，就足以讓電路短路或開路。隨著線寬縮小到極限，良率變成工廠的生死線。每一批晶圓的成敗，都仰賴極端潔淨、精準到不可思議的製程環境。
技術節點微縮的物理極限： 當電晶體尺寸逼近原子的尺寸，物理法則開始「反撲」，量子穿隧效應、光學繞射極限、材料特性失效…等都讓光刻與蝕刻技術面臨前所未有的挑戰。每前進一個節點，都是對物理極限的一次挑戰。
設備和工廠的極高資本支出： 現代晶圓廠就像鋼鐵帝國，一座 Fab 動輒數百億美元。以 EUV 光刻機為例，單台設備價格就高得驚人，加上耗材、維護、人員訓練，都是企業必須背負的巨大資本壓力。
晶圓製造的三大關鍵挑戰是良率、物理極限和資本。這三股力量同時拉扯，使得半導體產業必須不斷在製程技術、材料科學與設備革新上投入巨量資源；同時依賴嚴苛的潔淨室管理與先進的缺陷分析來維持良率。只有挺過這些挑戰，企業才能在全球半導體競賽中站穩高地。
04 晶圓製造的三大挑戰
晶圓製造不僅是一條技術流程，更是一座每天都在與極限搏鬥的工程戰場。隨著電晶體的尺寸一路縮小，工程師必須在精度、良率與成本這三條線上同時作戰，稍有不慎就會全盤失衡。這三大挑戰清楚揭示半導體正逼近摩爾定律（Moore's Law）的邊界。每一次突破，都不是小修小補，而是需要天文數字的研發投入與跨領域人才的協作。正是這些挑戰，構成了當今半導體製造最核心、也最艱難的技術瓶頸。
良率控制和缺陷管理：在奈米級的世界裡，一粒肉眼看不見的灰塵，就足以讓電路短路或開路。隨著線寬縮小到極限，良率變成工廠的生死線。每一批晶圓的成敗，都仰賴極端潔淨、精準到不可思議的製程環境。
技術節點微縮的物理極限： 當電晶體尺寸逼近原子的尺寸，物理法則開始「反撲」，量子穿隧效應、光學繞射極限、材料特性失效…等都讓光刻與蝕刻技術面臨前所未有的挑戰。每前進一個節點，都是對物理極限的一次挑戰。
設備和工廠的極高資本支出： 現代晶圓廠就像鋼鐵帝國，一座 Fab 動輒數百億美元。以 EUV 光刻機為例，單台設備價格就高得驚人，加上耗材、維護、人員訓練，都是企業必須背負的巨大資本壓力。
晶圓製造的三大關鍵挑戰是良率、物理極限和資本。這三股力量同時拉扯，使得半導體產業必須不斷在製程技術、材料科學與設備革新上投入巨量資源；同時依賴嚴苛的潔淨室管理與先進的缺陷分析來維持良率。只有挺過這些挑戰，企業才能在全球半導體競賽中站穩高地。
05 潔淨室對晶圓製造的三個影響
潔淨室（Cleanroom）是晶圓製造廠的生命線。電晶體尺寸極小，任何微塵，甚至比頭髮直徑小上好幾百倍的粒子，都可能造成電路缺陷。因此，晶圓製造必須在嚴格控制微粒、溫度與濕度的環境下進行。這些條件構成良率的物理防線，也是晶圓廠營運成本中最不可妥協的一環。
潔淨度： 是良率的核心保障，通常晶圓廠會要求達到 ISO Class 1 或更高，以避免微粒影響電路。
溫度和濕度控制：對於製程穩定性來說，光刻膠對環境極為敏感，穩定條件才能確保曝光精度。
嚴格的氣流和人員管制：垂直層流與嚴格防塵服制度，用來把外部污染降到最低。
總而言之，潔淨室的角色就是確保良率、穩定製程並隔絕污染。這是一個高度工程化的環境，讓晶圓製造不受外界微觀變因干擾。晶圓廠對潔淨度的極端要求，也象徵半導體製造已經走到人類工業精度的天花板。
05 潔淨室對晶圓製造的三個影響
潔淨室（Cleanroom）是晶圓製造廠的生命線。電晶體尺寸極小，任何微塵，甚至比頭髮直徑小上好幾百倍的粒子，都可能造成電路缺陷。因此，晶圓製造必須在嚴格控制微粒、溫度與濕度的環境下進行。這些條件構成良率的物理防線，也是晶圓廠營運成本中最不可妥協的一環。
潔淨度： 是良率的核心保障，通常晶圓廠會要求達到 ISO Class 1 或更高，以避免微粒影響電路。
溫度和濕度控制：對於製程穩定性來說，光刻膠對環境極為敏感，穩定條件才能確保曝光精度。
嚴格的氣流和人員管制：垂直層流與嚴格防塵服制度，用來把外部污染降到最低。
總而言之，潔淨室的角色就是確保良率、穩定製程並隔絕污染。這是一個高度工程化的環境，讓晶圓製造不受外界微觀變因干擾。晶圓廠對潔淨度的極端要求，也象徵半導體製造已經走到人類工業精度的天花板。
05 潔淨室對晶圓製造的三個影響
潔淨室（Cleanroom）是晶圓製造廠的生命線。電晶體尺寸極小，任何微塵，甚至比頭髮直徑小上好幾百倍的粒子，都可能造成電路缺陷。因此，晶圓製造必須在嚴格控制微粒、溫度與濕度的環境下進行。這些條件構成良率的物理防線，也是晶圓廠營運成本中最不可妥協的一環。
潔淨度： 是良率的核心保障，通常晶圓廠會要求達到 ISO Class 1 或更高，以避免微粒影響電路。
溫度和濕度控制：對於製程穩定性來說，光刻膠對環境極為敏感，穩定條件才能確保曝光精度。
嚴格的氣流和人員管制：垂直層流與嚴格防塵服制度，用來把外部污染降到最低。
總而言之，潔淨室的角色就是確保良率、穩定製程並隔絕污染。這是一個高度工程化的環境，讓晶圓製造不受外界微觀變因干擾。晶圓廠對潔淨度的極端要求，也象徵半導體製造已經走到人類工業精度的天花板。
06 實現電學特性的兩種主要技術
在圖案化完成後，晶圓製造下一步就是讓電路真正「帶電」。這階段需要精準調整晶圓局部的導電性，形成 N 型與 P 型區域，進而構成電晶體的源極、漏極與通道。這兩項技術是達成電學特性修改的核心，它們對離子數量與摻雜深度的要求極高，直接影響電晶體的開關速度與功耗。
離子佈植（Ion Implantation）：精準摻雜以高能電場加速摻雜離子（如硼、磷、砷），精確射入指定區域。
擴散（Diffusion）：為了使濃度分佈更均勻，在高溫下，摻雜原子靠熱運動滲入材料層。
電學特性修改主要依靠「離子佈植的高精度」與「擴散的均勻性」。現代奈米製程多依賴佈植來控制濃度與深度，而兩者搭配完成矽材料電性的重塑，讓晶片真正具備邏輯與計算能力。
06 實現電學特性的兩種主要技術
在圖案化完成後，晶圓製造下一步就是讓電路真正「帶電」。這階段需要精準調整晶圓局部的導電性，形成 N 型與 P 型區域，進而構成電晶體的源極、漏極與通道。這兩項技術是達成電學特性修改的核心，它們對離子數量與摻雜深度的要求極高，直接影響電晶體的開關速度與功耗。
離子佈植（Ion Implantation）：精準摻雜以高能電場加速摻雜離子（如硼、磷、砷），精確射入指定區域。
擴散（Diffusion）：為了使濃度分佈更均勻，在高溫下，摻雜原子靠熱運動滲入材料層。
電學特性修改主要依靠「離子佈植的高精度」與「擴散的均勻性」。現代奈米製程多依賴佈植來控制濃度與深度，而兩者搭配完成矽材料電性的重塑，讓晶片真正具備邏輯與計算能力。
06 實現電學特性的兩種主要技術
在圖案化完成後，晶圓製造下一步就是讓電路真正「帶電」。這階段需要精準調整晶圓局部的導電性，形成 N 型與 P 型區域，進而構成電晶體的源極、漏極與通道。這兩項技術是達成電學特性修改的核心，它們對離子數量與摻雜深度的要求極高，直接影響電晶體的開關速度與功耗。
離子佈植（Ion Implantation）：精準摻雜以高能電場加速摻雜離子（如硼、磷、砷），精確射入指定區域。
擴散（Diffusion）：為了使濃度分佈更均勻，在高溫下，摻雜原子靠熱運動滲入材料層。
電學特性修改主要依靠「離子佈植的高精度」與「擴散的均勻性」。現代奈米製程多依賴佈植來控制濃度與深度，而兩者搭配完成矽材料電性的重塑，讓晶片真正具備邏輯與計算能力。
07 極紫外光刻（EUVL）技術的優勢
當製程節點壓到 7 奈米以下時，傳統深紫外光刻（DUV）已經明顯吃力，波長太長，導致解析度撐不上去。這時，極紫外光刻（EUVL）成了唯一能接手的技術。它使用 13.5nm 的超短波長，就像把顯微鏡換成更強的鏡頭，讓工程師能在矽晶圓上刻出更細、更密集的電路。EUVL 的兩大優勢，幾乎決定了摩爾定律後半場誰能留下來。
更高解析度和微縮極限： EUV 的超短波長能刻出 7nm 甚至更小的線寬，支撐下一代電晶體的微縮。
減少多重圖案化流程： 過去 DUV 要靠多次曝光、蝕刻才能完成的複雜線路，EUV 一次曝光就能搞定，大幅縮短製程、降低風險。
總結來說，EUVL 的價值就濃縮在「解析度的飛躍」與「流程的大幅簡化」兩件事上。它不只突破了 DUV 的物理極限，更讓奈米級電晶體的量產變得可行、可控。如今，一家晶圓廠能不能掌握 EUV 的成熟度與產能，幾乎就是衡量其技術實力的最直接指標。
07 極紫外光刻（EUVL）技術的優勢
當製程節點壓到 7 奈米以下時，傳統深紫外光刻（DUV）已經明顯吃力，波長太長，導致解析度撐不上去。這時，極紫外光刻（EUVL）成了唯一能接手的技術。它使用 13.5nm 的超短波長，就像把顯微鏡換成更強的鏡頭，讓工程師能在矽晶圓上刻出更細、更密集的電路。EUVL 的兩大優勢，幾乎決定了摩爾定律後半場誰能留下來。
更高解析度和微縮極限： EUV 的超短波長能刻出 7nm 甚至更小的線寬，支撐下一代電晶體的微縮。
減少多重圖案化流程： 過去 DUV 要靠多次曝光、蝕刻才能完成的複雜線路，EUV 一次曝光就能搞定，大幅縮短製程、降低風險。
總結來說，EUVL 的價值就濃縮在「解析度的飛躍」與「流程的大幅簡化」兩件事上。它不只突破了 DUV 的物理極限，更讓奈米級電晶體的量產變得可行、可控。如今，一家晶圓廠能不能掌握 EUV 的成熟度與產能，幾乎就是衡量其技術實力的最直接指標。
07 極紫外光刻（EUVL）技術的優勢
當製程節點壓到 7 奈米以下時，傳統深紫外光刻（DUV）已經明顯吃力，波長太長，導致解析度撐不上去。這時，極紫外光刻（EUVL）成了唯一能接手的技術。它使用 13.5nm 的超短波長，就像把顯微鏡換成更強的鏡頭，讓工程師能在矽晶圓上刻出更細、更密集的電路。EUVL 的兩大優勢，幾乎決定了摩爾定律後半場誰能留下來。
更高解析度和微縮極限： EUV 的超短波長能刻出 7nm 甚至更小的線寬，支撐下一代電晶體的微縮。
減少多重圖案化流程： 過去 DUV 要靠多次曝光、蝕刻才能完成的複雜線路，EUV 一次曝光就能搞定，大幅縮短製程、降低風險。
總結來說，EUVL 的價值就濃縮在「解析度的飛躍」與「流程的大幅簡化」兩件事上。它不只突破了 DUV 的物理極限，更讓奈米級電晶體的量產變得可行、可控。如今，一家晶圓廠能不能掌握 EUV 的成熟度與產能，幾乎就是衡量其技術實力的最直接指標。
08 晶圓製造對水資源的要求
輝達執行長黃仁勳專訪時透露，目前推動AI產業最大的挑戰仍是天然資源，而其中，晶圓製造更是一個對水極度挑剔的行業，但這裡用的水可不是一般工業水，而是純度極高的超純水（Ultra-Pure Water, UPW）。在製程中，任何微量雜質都可能污染晶圓，造成電路缺陷，甚至毀掉整批晶片。這三大要求，突顯了半導體對材料純度的極限追求。
必須使用超純水清洗晶圓： 水中的離子、微粒、有機物或微生物含量幾乎為零，確保晶圓表面完全乾淨。
高標準水質監測與循環處理： UPW 需經過多級過濾和離子交換，廢水也必須回收處理，做到環保又高效。
大量清洗以去除化學殘留： 每一次蝕刻或沉積後，都要用大量 UPW 清洗晶圓，確保化學物質完全去除。
晶圓製造對水資源的要求是極致純淨、循環利用和大量消耗。超純水是清洗和濕法工藝中不可或缺的「化學溶劑」，其品質直接影響晶片的良率。這種對水資源的高純度要求和高消耗性，也使得半導體產業在全球資源管理中面臨挑戰。
08 晶圓製造對水資源的要求
輝達執行長黃仁勳專訪時透露，目前推動AI產業最大的挑戰仍是天然資源，而其中，晶圓製造更是一個對水極度挑剔的行業，但這裡用的水可不是一般工業水，而是純度極高的超純水（Ultra-Pure Water, UPW）。在製程中，任何微量雜質都可能污染晶圓，造成電路缺陷，甚至毀掉整批晶片。這三大要求，突顯了半導體對材料純度的極限追求。
必須使用超純水清洗晶圓： 水中的離子、微粒、有機物或微生物含量幾乎為零，確保晶圓表面完全乾淨。
高標準水質監測與循環處理： UPW 需經過多級過濾和離子交換，廢水也必須回收處理，做到環保又高效。
大量清洗以去除化學殘留： 每一次蝕刻或沉積後，都要用大量 UPW 清洗晶圓，確保化學物質完全去除。
晶圓製造對水資源的要求是極致純淨、循環利用和大量消耗。超純水是清洗和濕法工藝中不可或缺的「化學溶劑」，其品質直接影響晶片的良率。這種對水資源的高純度要求和高消耗性，也使得半導體產業在全球資源管理中面臨挑戰。
08 晶圓製造對水資源的要求
輝達執行長黃仁勳專訪時透露，目前推動AI產業最大的挑戰仍是天然資源，而其中，晶圓製造更是一個對水極度挑剔的行業，但這裡用的水可不是一般工業水，而是純度極高的超純水（Ultra-Pure Water, UPW）。在製程中，任何微量雜質都可能污染晶圓，造成電路缺陷，甚至毀掉整批晶片。這三大要求，突顯了半導體對材料純度的極限追求。
必須使用超純水清洗晶圓： 水中的離子、微粒、有機物或微生物含量幾乎為零，確保晶圓表面完全乾淨。
高標準水質監測與循環處理： UPW 需經過多級過濾和離子交換，廢水也必須回收處理，做到環保又高效。
大量清洗以去除化學殘留： 每一次蝕刻或沉積後，都要用大量 UPW 清洗晶圓，確保化學物質完全去除。
晶圓製造對水資源的要求是極致純淨、循環利用和大量消耗。超純水是清洗和濕法工藝中不可或缺的「化學溶劑」，其品質直接影響晶片的良率。這種對水資源的高純度要求和高消耗性，也使得半導體產業在全球資源管理中面臨挑戰。
09 提高良率的三個主要策略
良率（Yield）是晶圓製造的命門，也是晶圓廠最在乎的數字。良率哪怕只多 1%，都可能代表上億的產值。尤其在奈米級製程中，良率管理早已不是單一技術，而是一套從數據到設備、從環境到材料的系統工程。以下三大策略，是晶圓廠用來避免缺陷、提升良率的核心手段。
製程控制（SPC）與參數優化：實時監控上百項製程參數，任何微小偏差都要立刻修正，確保每一層、每一步都在穩定軌道上。
缺陷檢測與數據分析： 借助高解析度顯微鏡與 AI 分析，快速找到缺陷來源，判斷是設備問題、材料問題或流程偏差。
控管潔淨室與材料品質：從空氣微粒到化學品純度，都必須嚴格控管，避免污染在初期就造成不可逆的損失。
總而言之，提高良率的三大核心是穩定製程、找出缺陷和控制源頭。晶圓廠必須讓所有數據能回饋到製程優化上，才能真正把缺陷降到最低。良率能提升，就代表成本下降、產能提高，也是企業在全球競爭中站穩腳步的最直接方式。
09 提高良率的三個主要策略
良率（Yield）是晶圓製造的命門，也是晶圓廠最在乎的數字。良率哪怕只多 1%，都可能代表上億的產值。尤其在奈米級製程中，良率管理早已不是單一技術，而是一套從數據到設備、從環境到材料的系統工程。以下三大策略，是晶圓廠用來避免缺陷、提升良率的核心手段。
製程控制（SPC）與參數優化：實時監控上百項製程參數，任何微小偏差都要立刻修正，確保每一層、每一步都在穩定軌道上。
缺陷檢測與數據分析： 借助高解析度顯微鏡與 AI 分析，快速找到缺陷來源，判斷是設備問題、材料問題或流程偏差。
控管潔淨室與材料品質：從空氣微粒到化學品純度，都必須嚴格控管，避免污染在初期就造成不可逆的損失。
總而言之，提高良率的三大核心是穩定製程、找出缺陷和控制源頭。晶圓廠必須讓所有數據能回饋到製程優化上，才能真正把缺陷降到最低。良率能提升，就代表成本下降、產能提高，也是企業在全球競爭中站穩腳步的最直接方式。
09 提高良率的三個主要策略
良率（Yield）是晶圓製造的命門，也是晶圓廠最在乎的數字。良率哪怕只多 1%，都可能代表上億的產值。尤其在奈米級製程中，良率管理早已不是單一技術，而是一套從數據到設備、從環境到材料的系統工程。以下三大策略，是晶圓廠用來避免缺陷、提升良率的核心手段。
製程控制（SPC）與參數優化：實時監控上百項製程參數，任何微小偏差都要立刻修正，確保每一層、每一步都在穩定軌道上。
缺陷檢測與數據分析： 借助高解析度顯微鏡與 AI 分析，快速找到缺陷來源，判斷是設備問題、材料問題或流程偏差。
控管潔淨室與材料品質：從空氣微粒到化學品純度，都必須嚴格控管，避免污染在初期就造成不可逆的損失。
總而言之，提高良率的三大核心是穩定製程、找出缺陷和控制源頭。晶圓廠必須讓所有數據能回饋到製程優化上，才能真正把缺陷降到最低。良率能提升，就代表成本下降、產能提高，也是企業在全球競爭中站穩腳步的最直接方式。
10 AI 趨勢如何帶動晶圓製造？
人工智慧（AI）的快速崛起正在徹底改變半導體市場。從雲端大型訓練叢集到邊緣推論節點，運算量、記憶體帶寬、I/O 與能效需求都呈現爆發式增長。IDC 預測，2026 年全球半導體市場規模可望達 8,900 億美元，年增約 11%，其中 AI 相關伺服器與加速器將成為主要增長動能。然而，這場增長背後蘊藏著技術極限、產能壓力與供應鏈挑戰。
晶片需求雙極化：高階加速器（GPU / AI ASIC / DPU）需要最先進、最高密度製程及大量晶圓產能。而邊緣推論晶片雖低功耗，但對 I/O 密度與先進封裝需求同步增加。
地緣政治與產能重配置： 龐大需求推動政府與企業重視在地產能布局，降低供應風險。晶圓代工、先進封裝（OSAT）與測試等下游環節同步擴張，整體 wafer 需求被放大，高良率製程成為企業競爭核心。
奈米技術：為提高 AI 加速器算力密度，製程節點持續縮小（sub-7nm、3nm、2nm），對晶圓表面均勻度、缺陷密度、摻雜與光刻精度提出極高要求。先進節點量產企業因此擁有顯著定價與市占優勢。
封裝技術：AI 晶片為提升 I/O 性能與能效，採用多晶粒、多晶片模組（2.5D/3D、CoWoS、InFO、FOWLP、FOPLP），可在同一封裝內垂直或側向整合裸晶，縮短晶片間距並提升傳輸速率。這進一步放大了對晶圓製造與晶圓級封裝的需求。
AI 的爆發式成長正在重塑半導體產業版圖，它不只是對晶片需求的提升，更是一場技術、資本與供應鏈的全面競爭。而台灣憑藉集中代工產能、先進節點量產與完整封裝生態，仍保持競爭優勢。但三星與 Intel 透過大規模資本投入與垂直整合策略，在記憶體整合與封裝協同領域持續發起挑戰。未來勝負關鍵，不僅在最小奈米數，更在於「晶圓製造、先進封裝、系統整合與供應鏈彈性」能否同步掌握。
10 AI 趨勢如何帶動晶圓製造？
人工智慧（AI）的快速崛起正在徹底改變半導體市場。從雲端大型訓練叢集到邊緣推論節點，運算量、記憶體帶寬、I/O 與能效需求都呈現爆發式增長。IDC 預測，2026 年全球半導體市場規模可望達 8,900 億美元，年增約 11%，其中 AI 相關伺服器與加速器將成為主要增長動能。然而，這場增長背後蘊藏著技術極限、產能壓力與供應鏈挑戰。
晶片需求雙極化：高階加速器（GPU / AI ASIC / DPU）需要最先進、最高密度製程及大量晶圓產能。而邊緣推論晶片雖低功耗，但對 I/O 密度與先進封裝需求同步增加。
地緣政治與產能重配置： 龐大需求推動政府與企業重視在地產能布局，降低供應風險。晶圓代工、先進封裝（OSAT）與測試等下游環節同步擴張，整體 wafer 需求被放大，高良率製程成為企業競爭核心。
奈米技術：為提高 AI 加速器算力密度，製程節點持續縮小（sub-7nm、3nm、2nm），對晶圓表面均勻度、缺陷密度、摻雜與光刻精度提出極高要求。先進節點量產企業因此擁有顯著定價與市占優勢。
封裝技術：AI 晶片為提升 I/O 性能與能效，採用多晶粒、多晶片模組（2.5D/3D、CoWoS、InFO、FOWLP、FOPLP），可在同一封裝內垂直或側向整合裸晶，縮短晶片間距並提升傳輸速率。這進一步放大了對晶圓製造與晶圓級封裝的需求。
AI 的爆發式成長正在重塑半導體產業版圖，它不只是對晶片需求的提升，更是一場技術、資本與供應鏈的全面競爭。而台灣憑藉集中代工產能、先進節點量產與完整封裝生態，仍保持競爭優勢。但三星與 Intel 透過大規模資本投入與垂直整合策略，在記憶體整合與封裝協同領域持續發起挑戰。未來勝負關鍵，不僅在最小奈米數，更在於「晶圓製造、先進封裝、系統整合與供應鏈彈性」能否同步掌握。
10 AI 趨勢如何帶動晶圓製造？
人工智慧（AI）的快速崛起正在徹底改變半導體市場。從雲端大型訓練叢集到邊緣推論節點，運算量、記憶體帶寬、I/O 與能效需求都呈現爆發式增長。IDC 預測，2026 年全球半導體市場規模可望達 8,900 億美元，年增約 11%，其中 AI 相關伺服器與加速器將成為主要增長動能。然而，這場增長背後蘊藏著技術極限、產能壓力與供應鏈挑戰。
晶片需求雙極化：高階加速器（GPU / AI ASIC / DPU）需要最先進、最高密度製程及大量晶圓產能。而邊緣推論晶片雖低功耗，但對 I/O 密度與先進封裝需求同步增加。
地緣政治與產能重配置： 龐大需求推動政府與企業重視在地產能布局，降低供應風險。晶圓代工、先進封裝（OSAT）與測試等下游環節同步擴張，整體 wafer 需求被放大，高良率製程成為企業競爭核心。
奈米技術：為提高 AI 加速器算力密度，製程節點持續縮小（sub-7nm、3nm、2nm），對晶圓表面均勻度、缺陷密度、摻雜與光刻精度提出極高要求。先進節點量產企業因此擁有顯著定價與市占優勢。
封裝技術：AI 晶片為提升 I/O 性能與能效，採用多晶粒、多晶片模組（2.5D/3D、CoWoS、InFO、FOWLP、FOPLP），可在同一封裝內垂直或側向整合裸晶，縮短晶片間距並提升傳輸速率。這進一步放大了對晶圓製造與晶圓級封裝的需求。
AI 的爆發式成長正在重塑半導體產業版圖，它不只是對晶片需求的提升，更是一場技術、資本與供應鏈的全面競爭。而台灣憑藉集中代工產能、先進節點量產與完整封裝生態，仍保持競爭優勢。但三星與 Intel 透過大規模資本投入與垂直整合策略，在記憶體整合與封裝協同領域持續發起挑戰。未來勝負關鍵，不僅在最小奈米數，更在於「晶圓製造、先進封裝、系統整合與供應鏈彈性」能否同步掌握。
深入瞭解
深入瞭解
Article
什麼是預防性維護？
Nov 1, 2025
Article
什麼是預防性維護？
Nov 1, 2025
Article
什麼是預防性維護？
Nov 1, 2025
Article
什麼是預防性維護？
Nov 1, 2025
Article
什麼是工單管理？
Nov 1, 2025
Article
什麼是工單管理？
Nov 1, 2025
Article
什麼是工單管理？
Nov 1, 2025
Article
什麼是工單管理？
Nov 1, 2025
Article
什麼是智慧工廠？
Nov 1, 2025
Article
什麼是智慧工廠？
Nov 1, 2025
Article
什麼是智慧工廠？
Nov 1, 2025
Article
什麼是智慧工廠？
Nov 1, 2025
Article
什麼是數位轉型？
Nov 1, 2025
Article
什麼是數位轉型？
Nov 1, 2025
Article
什麼是數位轉型？
Nov 1, 2025
Article
什麼是數位轉型？
Nov 1, 2025
