什麼是 HVDC？同時掌握「算力」與「電力」

Q: 能否減少 AC-DC-AC 重複轉換，直接以直流供電給變頻器與伺服？

我們會將標準訂為 「廠區共用直流母線（Common DC Bus）架構的導入」。傳統交流配電在光伏/儲能與馬達驅動器之間需經歷多次整流與逆變，耗損高達 5% ~ 10% 電力。透過建立廠區級直流母線，直接將整流後的直流電輸送到變頻器與伺服驅動器的 DC 端，同時回收馬達減速產生的再生制動能量（Regenerative Energy），能降低能耗與諧波干擾。

Q: 如何利用直流匯流排提升光伏與 ESS 儲能系統的充放電效率？

我們認為關鍵在於 「直流直連（Direct DC Coupling）」與「高效率 DC/DC 變流器整合」。光伏板與鋰電池儲能系統（ESS）原生皆為直流電。波士頓諮詢（BCG）在協助高耗能製造業進行綠能轉型時強調，傳統經由 AC 網關轉接會造成嚴重系統損耗。改採直流匯流排直連後，整體充放電與綠電自發自用效率可提升 4% 到 8%，並降低拓撲複雜度與設備佔地面積。

Q: HVDC 能否作為高價值產線應對外電壓降（Voltage Sag）的防護？

我們的評估核心在於 「直流母線的電容/儲能緩衝」與「即時動態分離特性」。外網電壓驟降是半導體與精密製造的噩夢。直流系統具備高分離能力，當台電或外網發生壓降時，接在直流母線上的超大電容與超高速 ESS 能即時無縫補足功率，絕不引發伺服跳脫或機台停機，達到百萬分之百的防護等級。

Q: 在大功率 AI 算力或重工業車間，HVDC 是否能降低纜線與建置成本？

我們的解決方法為 「高電壓低電流（P=VI）帶來的纜線截面積縮減與線損減少」。PwC 在工業基礎設施改造案例中指出，將配電電壓升至高壓直流（例如. 380V DC 或更高），在相同功率傳輸下能使電流劇降。這不僅大幅減少銅纜使用量與管線空間，更可降低 30% 以上的纜線建置成本，同時徹底解決大電流引發的發熱問題。

前言：

HVDC（High-Voltage Direct Current，高壓直流）是以高電壓直流電進行電力傳輸或配電的技術。相較傳統交流電（AC），HVDC 可透過提高電壓降低相同功率下的電流，進而減少線路損耗、導體用量與配電空間，美國能源部也指出，HVDC 特別適合長距離、大容量輸電，並能連接不同頻率的電網。

隨著 AI 伺服器功耗與資料中心機架密度快速上升，HVDC 也從電網輸電延伸至資料中心供電。NVIDIA、Google、Microsoft 等正推動 800 VDC 架構，藉由減少 AC/DC 轉換級數，提升 AI Factory 的能源效率與電力密度。

作者：

製造新觀點

閱讀時間：

34 分鐘

更新日期：

2026 年 9 月 10 日

HVDC 電力傳輸的 3 大運作機制

LCC 與 VSC 在 HVDC 中的差異

離岸風電與太陽能的 3 大突破

AI Rack 的 800 VDC 3 大優勢

高功率負載下的 3 大供電挑戰

AI 機櫃中的 3 大解熱協同效應

功率元件在 HVDC的 3 大突破

AC 交流配電與 HVDC 的差異

解決高密度 AI 機櫃供電瓶頸

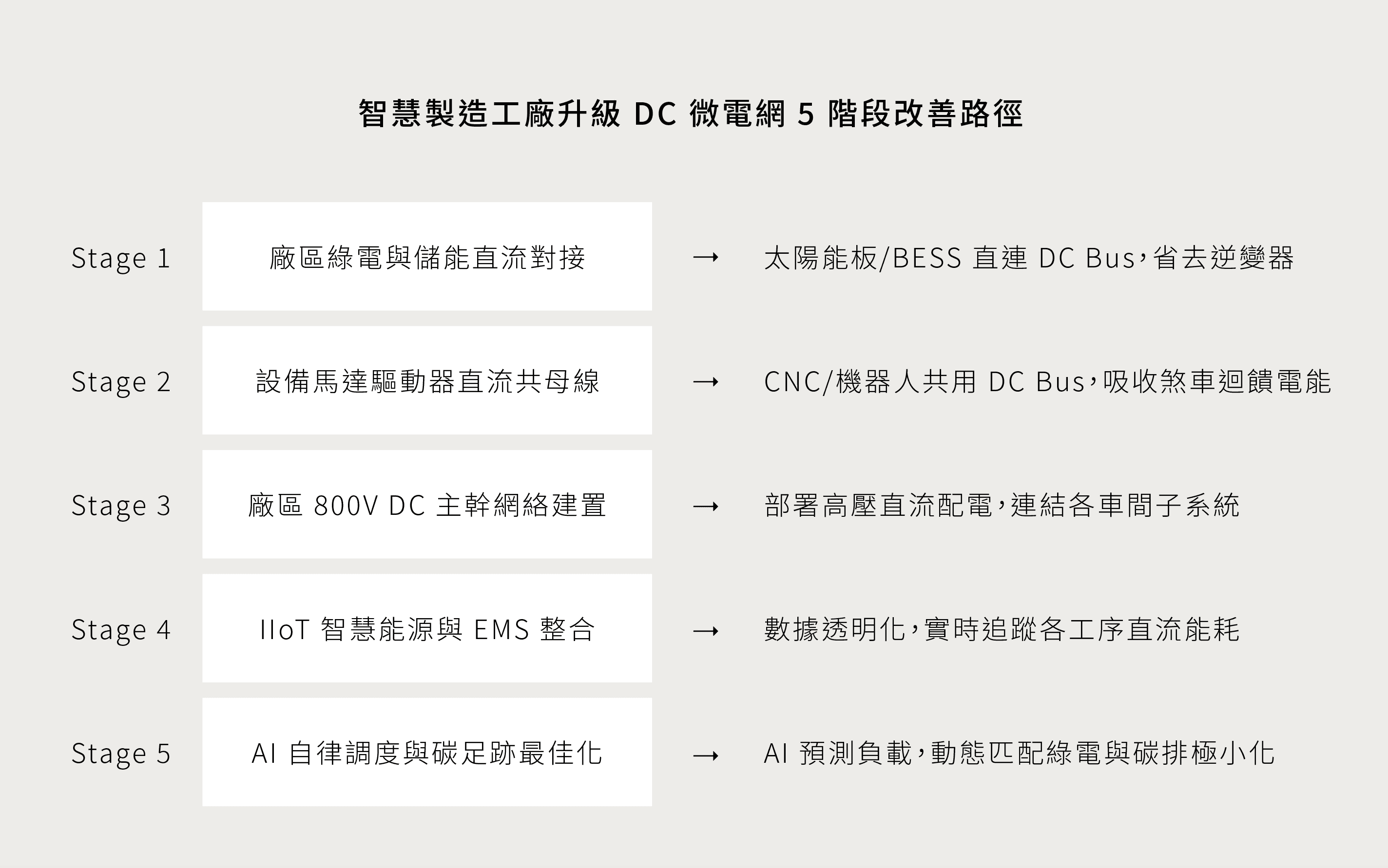

升級高壓直流微電網的 5 個步驟

HVDC 電力傳輸的 3 大運作機制

01 HVDC 電力傳輸的 3 大運作機制

高壓直流供電（HVDC）是指將交流電（AC）轉換為高壓直流電（DC）進行大容量、超長距離傳輸，並在接收端再逆變為交流電供終端使用的電力技術。傳統交流電在長距離傳輸時，會受電容效應與集膚效應（Skin Effect）影響，造成大量的無功功率損失與纜線發熱；而直流電的電流均勻分佈於導體截面，不產生無功功率，使其在跨國電網互聯、海底纜線及大電力輸送中具備高效率。學習此主題的核心價值，在於理解如何透過 AC/DC 轉換架構降低 30% 以上的輸電損耗，並大幅縮減電塔與纜線的實體空間占用，為大規模能源調度奠定基礎。

整流與逆變之電壓轉換機制（AC/DC Conversion）： 發電端透過換流變壓器與功率半導體換流閥將 AC 升壓並整流為數百千伏特之 DC，傳送至目的地後再逆變為 AC 併入當地電網。
無功功率與集膚效應消除機制（Zero Reactive Power Loss）： 直流電傳輸方向與大小恆定，物理上不存在交流電的相位差與感抗/容抗損耗，使輸電效率隨傳輸距離增加而顯著超越 AC。
異步電網隔離與頻率解耦機制（Asynchronous Interconnection）： HVDC 能連接兩個不同頻率（例如. 50Hz 與 60Hz）或不同相位的交流電網，防止單一電網的電壓突波與頻率崩潰連鎖擴散至另一個電網。

當我們為了降低輸電損耗而採用 HVDC 時，我們是否評估過兩端換流站（Converter Station）的建置費用，以及運轉週期內的總持有成本（TCO）折返點在哪裡？

這直接觸及了電力工程中的「臨界距離（Breakeven Distance）」概念。HVDC 的經濟效益並非萬能，架空線路通常需超過 600-800 公里、海底電纜需超過 50 公里，HVDC 節省的線路損耗才能抵銷換流站的初始投資。決策團隊在進行電網規劃時，必須精確計算輸電距離與電力容量的交叉點，才能做出最適切的資本支出分配。

高壓直流輸電（HVDC）與高壓交流輸電（HVAC）的差異：

維度	高壓交流輸電 (HVAC)	高壓直流輸電 (HVDC)	影響
輸電損耗（線路損耗）	存在皮膚效應（Skin Effect）與無功功率損耗，損耗較高。	無皮膚效應，全截面導電，長距離線路損耗顯著低於 HVAC。	傳輸距離超過臨界點（等價距離）時，HVDC 總效率高出許多。
海底/地下電纜傳輸極限	充電電流（電容效應）大，距離超過 50 ~ 80km 後傳輸能力急劇下降。	無電容充電電流問題，傳輸距離不受電容效應限制。	是遠岸離岸風電（Offshore Wind）送出電力的唯一可行方案。
電網頻率同步性	兩端電網必須保持嚴格同頻、同相（Synchronous）。	非同步互聯（Asynchronous），兩端可為不同頻率電網。	可連結 50Hz 與 60Hz 電網，且能阻隔單側電網連鎖崩潰風險。
初始化建置成本（CapEx）	變電站成本較低，但輸電線路/鐵塔成本較高（需要 3 相導線）。	換流站（Converter Station）成本極高，但線路成本較低（僅需 2 極導線）。	存在「平衡距離（Break-even Distance）」，陸上約 600 ~ 800km 以上具經濟效益。

01 HVDC 電力傳輸的 3 大運作機制

整流與逆變之電壓轉換機制（AC/DC Conversion）： 發電端透過換流變壓器與功率半導體換流閥將 AC 升壓並整流為數百千伏特之 DC，傳送至目的地後再逆變為 AC 併入當地電網。
無功功率與集膚效應消除機制（Zero Reactive Power Loss）： 直流電傳輸方向與大小恆定，物理上不存在交流電的相位差與感抗/容抗損耗，使輸電效率隨傳輸距離增加而顯著超越 AC。
異步電網隔離與頻率解耦機制（Asynchronous Interconnection）： HVDC 能連接兩個不同頻率（例如. 50Hz 與 60Hz）或不同相位的交流電網，防止單一電網的電壓突波與頻率崩潰連鎖擴散至另一個電網。

當我們為了降低輸電損耗而採用 HVDC 時，我們是否評估過兩端換流站（Converter Station）的建置費用，以及運轉週期內的總持有成本（TCO）折返點在哪裡？

高壓直流輸電（HVDC）與高壓交流輸電（HVAC）的差異：

維度	高壓交流輸電 (HVAC)	高壓直流輸電 (HVDC)	影響
輸電損耗（線路損耗）	存在皮膚效應（Skin Effect）與無功功率損耗，損耗較高。	無皮膚效應，全截面導電，長距離線路損耗顯著低於 HVAC。	傳輸距離超過臨界點（等價距離）時，HVDC 總效率高出許多。
海底/地下電纜傳輸極限	充電電流（電容效應）大，距離超過 50 ~ 80km 後傳輸能力急劇下降。	無電容充電電流問題，傳輸距離不受電容效應限制。	是遠岸離岸風電（Offshore Wind）送出電力的唯一可行方案。
電網頻率同步性	兩端電網必須保持嚴格同頻、同相（Synchronous）。	非同步互聯（Asynchronous），兩端可為不同頻率電網。	可連結 50Hz 與 60Hz 電網，且能阻隔單側電網連鎖崩潰風險。
初始化建置成本（CapEx）	變電站成本較低，但輸電線路/鐵塔成本較高（需要 3 相導線）。	換流站（Converter Station）成本極高，但線路成本較低（僅需 2 極導線）。	存在「平衡距離（Break-even Distance）」，陸上約 600 ~ 800km 以上具經濟效益。

02 LCC 與 VSC 在 HVDC 中的差異

在 HVDC 的技術演進中，換流器（Converter）是決定系統效能與適用場景的核心。LCC（Line-Commutated Converter, 電網換相）適合超高壓、大容量的點對點「電力大動脈」輸送，而 VSC（Voltage-Source Converter,電壓源換相）憑藉第三代半導體（例如. SiC）與 IGBT 的高速開關能力，能實現有功與無功功率的獨立控制。掌握這兩大技術路線，能為再生能源併網、微電網建構以及高密度數據中心的電力輸入提供精確的選型依據。

核心功率半導體元件之控制機制（Thyristor vs. IGBT/SiC）： LCC 採用傳統晶閘管（Thyristor），僅能控制導通而無法自主關斷；VSC 則採用可自主關斷的 IGBT 或 SiC 功率半導體，具備高頻脈衝寬度調變（PWM）控制能力。
電網支撐與黑啟動能力（Black Start Capability）： LCC 強度依賴接收端交流電網提供換相電壓，若交流電網故障易發生換相失敗；VSC 無需外部電網支撐，能獨立建立電壓與頻率，具備強大的「黑啟動」能力。
無功功率控制與空間占用（Reactive Power & Footprint）： LCC 運作時消耗大量無功功率，需配置龐大的交流濾波器與無功補償設備；VSC 能自主提供無功功率，使換流站體積比 LCC 縮減 50% 以上，適合空間受限環境。

當我們為了靈活控制與小型化而全面擁抱 VSC 技術時，我們是否準備好承受其高開關頻率所帶來的「功率損耗上升」與高昂的半導體模組成本？

技術永遠是在效率與控制力之間的做選擇（Trade-off）。LCC 的單站通態損耗較低且耐受高電壓，在特高壓（800 kV+）超長距離傳輸上仍具備不可替代的經濟性。未來電網將朝向「LCC + VSC 混合型高壓直流（Hybrid HVDC）」發展，結合 LCC 的大容量與 VSC 的靈活控制，成為兼顧成本與效能的最佳解。

HVDC（LCC-HVDC）與輕型 HVDC（VSC-HVDC）技術比較：

維度	電流源型 / 傳統 HVDC (LCC-HVDC)	電壓源型 / 柔性 HVDC (VSC-HVDC)
核心電力電子元件	晶閘管 / 矽控整流器 (Thyristor)（半控型元件）。	絕緣柵雙極型電晶體 (IGBT)（全控型元件）。
換流控制技術	電網換向 (Line-Commutated)，依賴強大交流電網提供電壓支援。	自換向 / 脈衝寬度調變 (Self-Commutated / PWM)。
黑啟動能力 (Black Start)	無（無法啟動完全停電的弱電網或無電源孤島）。	具備（可作為孤島或停電區域之主電源進行黑啟動）。
無功功率控制	需消耗大量無功功率，必須配置龐大之無功補償設備與濾波器。	可獨立且動態調節有功功率（P）與無功功率（Q），無需額外補償。
主要適用場景	超大容量、超遠距離陸上點對點大電力輸送（如 800kV/1000kV 輸電）。	離岸風電併網、弱電網互聯、城市多端直流電網（Multi-terminal）。

02 LCC 與 VSC 在 HVDC 中的差異

核心功率半導體元件之控制機制（Thyristor vs. IGBT/SiC）： LCC 採用傳統晶閘管（Thyristor），僅能控制導通而無法自主關斷；VSC 則採用可自主關斷的 IGBT 或 SiC 功率半導體，具備高頻脈衝寬度調變（PWM）控制能力。
電網支撐與黑啟動能力（Black Start Capability）： LCC 強度依賴接收端交流電網提供換相電壓，若交流電網故障易發生換相失敗；VSC 無需外部電網支撐，能獨立建立電壓與頻率，具備強大的「黑啟動」能力。
無功功率控制與空間占用（Reactive Power & Footprint）： LCC 運作時消耗大量無功功率，需配置龐大的交流濾波器與無功補償設備；VSC 能自主提供無功功率，使換流站體積比 LCC 縮減 50% 以上，適合空間受限環境。

當我們為了靈活控制與小型化而全面擁抱 VSC 技術時，我們是否準備好承受其高開關頻率所帶來的「功率損耗上升」與高昂的半導體模組成本？

HVDC（LCC-HVDC）與輕型 HVDC（VSC-HVDC）技術比較：

維度	電流源型 / 傳統 HVDC (LCC-HVDC)	電壓源型 / 柔性 HVDC (VSC-HVDC)
核心電力電子元件	晶閘管 / 矽控整流器 (Thyristor)（半控型元件）。	絕緣柵雙極型電晶體 (IGBT)（全控型元件）。
換流控制技術	電網換向 (Line-Commutated)，依賴強大交流電網提供電壓支援。	自換向 / 脈衝寬度調變 (Self-Commutated / PWM)。
黑啟動能力 (Black Start)	無（無法啟動完全停電的弱電網或無電源孤島）。	具備（可作為孤島或停電區域之主電源進行黑啟動）。
無功功率控制	需消耗大量無功功率，必須配置龐大之無功補償設備與濾波器。	可獨立且動態調節有功功率（P）與無功功率（Q），無需額外補償。
主要適用場景	超大容量、超遠距離陸上點對點大電力輸送（如 800kV/1000kV 輸電）。	離岸風電併網、弱電網互聯、城市多端直流電網（Multi-terminal）。

03 離岸風電與太陽能的 3 大突破

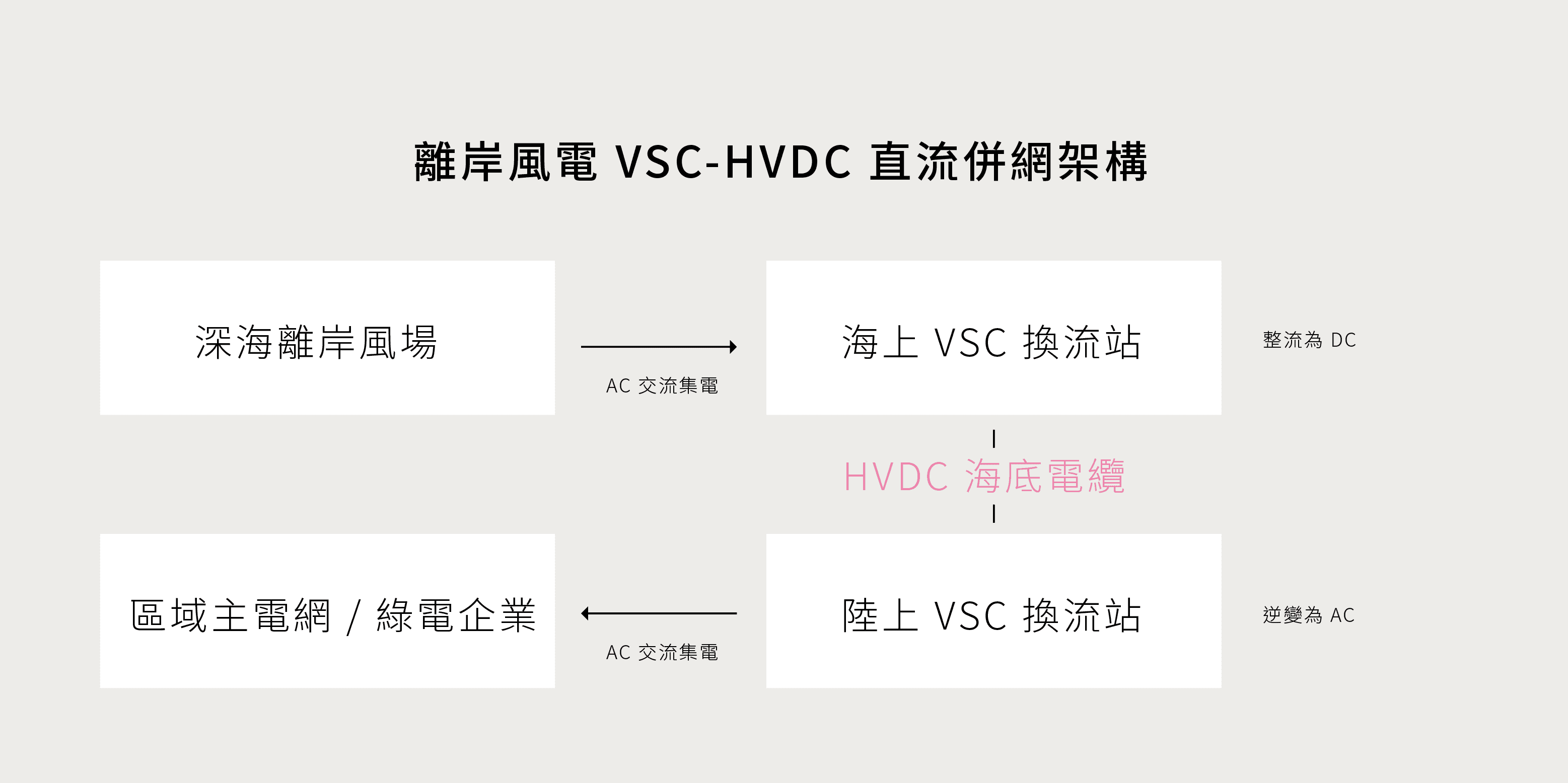

綠電轉型是全球產業發展的剛性趨勢，但離岸風電與大型太陽能廠具備高度間歇性、波動性與地理偏遠性，傳統 AC 電網難以吸收此類不穩定電力，我們需要理解 VSC-HVDC（柔性直流輸電）如何成為解決再生能源併網瓶頸的關鍵技術。我們將快速理解 HVDC 如何將數十公里外的深海風電透過海底直流電纜無損耗地送回陸地，並透過電力電子介面隔絕風電波動對陸地主電網的衝擊，為企業實現 100% RE（Renewable Energy, 再生能源）綠電採購目標提供可靠的技術屏障。

突破海底電纜物理距離極限（Cable Capacitance Exemption）： 離岸風場若採用 AC 纜線，超過 50 公里後充放電電流會耗盡纜線載流量；HVDC 電纜無此電容限制，能實現數百公里的遠海風電輸送。
平抑間歇性發電之動態電壓支撐（Dynamic Voltage Control）： VSC 換流站能即時動態注入或吸收無功功率，實時穩定離岸風場與陸地交接處的電壓波動。
微電網解耦與虛擬同步機技術（Virtual Synchronous Generator）： 透過 VSC 模擬傳統發電機組的慣量特性，讓無轉動慣量的太陽能與風電系統具備強固的頻率支撐能力，防止微電網潰散。

當我們建置了海上 HVDC 換流站將綠電送回陸地時，我們是否建立了「AI 驅動的氣象與綠電發電預測系統」來進行即時電力調度？

硬體架構解決了輸電問題，但軟體決策決定了能源利用率，再生能源併網可以說是需要「HVDC 硬體 + AI 預測軟體」的整合。透過 AI 分析風速與日照動態，提前調度 HVDC 換流站的功率傳輸曲線，並與廠區儲能系統（BESS）連動，才能徹底解決綠電的鴨子曲線（Duck Curve）問題，實現穩定的綠色算力供應。

HVDC 已成為全球能源轉型與氣候目標的核心基礎設施：

應用領域	傳統交流電網處置瓶頸	HVDC 導入後之核心解決方案	關鍵營運與環境效益
遠岸離岸風電併網 (Offshore Wind)	距離陸地 > 50 km時，交流電纜電容效應導致電力無法有效送回陸地。	於海上建置 VSC-HVDC 海上換流站，將風電轉換為直流電送回陸上。	突破傳輸距離，減少海纜鋪設數量並降低傳輸損耗。
跨國/跨區電網互聯 (Cross-border Grid)	區域電網頻率不同步，或直接聯網易導致相鄰電網故障連鎖擴散。	採用 HVDC / 背靠背換流站進行非同步電網對接。	實現跨時區/跨氣候區電力互補調度，提高整體電網抗災韌性。
大型清潔能源基地送出 (Renewable Base)	沙漠/高原等大氣能/光伏基地距離東部用電中心達數千公里。	採用 800kV ~1100kV特高壓直流輸電（UHVDC）。	實現千公里級「西電東送 / 遠距送電」，輸電效率提高至 95% 以上。

應用領域

傳統交流電網處置瓶頸

HVDC 導入後之核心解決方案

關鍵營運與環境效益

遠岸離岸風電併網

(Offshore Wind)

距離陸地 > 50 km時，交流電纜電容效應導致電力無法有效送回陸地。

於海上建置 VSC-HVDC 海上換流站，將風電轉換為直流電送回陸上。

突破傳輸距離，減少海纜鋪設數量並降低傳輸損耗。

跨國/跨區電網互聯

(Cross-border Grid)

區域電網頻率不同步，或直接聯網易導致相鄰電網故障連鎖擴散。

採用 HVDC / 背靠背換流站進行非同步電網對接。

實現跨時區/跨氣候區電力互補調度，提高整體電網抗災韌性。

大型清潔能源基地送出

(Renewable Base)

沙漠/高原等大氣能/光伏基地距離東部用電中心達數千公里。

採用 800kV ~1100kV特高壓直流輸電（UHVDC）。

實現千公里級「西電東送 / 遠距送電」，輸電效率提高至 95% 以上。

03 離岸風電與太陽能的 3 大突破

突破海底電纜物理距離極限（Cable Capacitance Exemption）： 離岸風場若採用 AC 纜線，超過 50 公里後充放電電流會耗盡纜線載流量；HVDC 電纜無此電容限制，能實現數百公里的遠海風電輸送。
平抑間歇性發電之動態電壓支撐（Dynamic Voltage Control）： VSC 換流站能即時動態注入或吸收無功功率，實時穩定離岸風場與陸地交接處的電壓波動。
微電網解耦與虛擬同步機技術（Virtual Synchronous Generator）： 透過 VSC 模擬傳統發電機組的慣量特性，讓無轉動慣量的太陽能與風電系統具備強固的頻率支撐能力，防止微電網潰散。

當我們建置了海上 HVDC 換流站將綠電送回陸地時，我們是否建立了「AI 驅動的氣象與綠電發電預測系統」來進行即時電力調度？

HVDC 已成為全球能源轉型與氣候目標的核心基礎設施：

應用領域	傳統交流電網處置瓶頸	HVDC 導入後之核心解決方案	關鍵營運與環境效益
遠岸離岸風電併網 (Offshore Wind)	距離陸地 > 50 km時，交流電纜電容效應導致電力無法有效送回陸地。	於海上建置 VSC-HVDC 海上換流站，將風電轉換為直流電送回陸上。	突破傳輸距離，減少海纜鋪設數量並降低傳輸損耗。
跨國/跨區電網互聯 (Cross-border Grid)	區域電網頻率不同步，或直接聯網易導致相鄰電網故障連鎖擴散。	採用 HVDC / 背靠背換流站進行非同步電網對接。	實現跨時區/跨氣候區電力互補調度，提高整體電網抗災韌性。
大型清潔能源基地送出 (Renewable Base)	沙漠/高原等大氣能/光伏基地距離東部用電中心達數千公里。	採用 800kV ~1100kV特高壓直流輸電（UHVDC）。	實現千公里級「西電東送 / 遠距送電」，輸電效率提高至 95% 以上。

應用領域

傳統交流電網處置瓶頸

HVDC 導入後之核心解決方案

關鍵營運與環境效益

遠岸離岸風電併網

(Offshore Wind)

距離陸地 > 50 km時，交流電纜電容效應導致電力無法有效送回陸地。

於海上建置 VSC-HVDC 海上換流站，將風電轉換為直流電送回陸上。

突破傳輸距離，減少海纜鋪設數量並降低傳輸損耗。

跨國/跨區電網互聯

(Cross-border Grid)

區域電網頻率不同步，或直接聯網易導致相鄰電網故障連鎖擴散。

採用 HVDC / 背靠背換流站進行非同步電網對接。

實現跨時區/跨氣候區電力互補調度，提高整體電網抗災韌性。

大型清潔能源基地送出

(Renewable Base)

沙漠/高原等大氣能/光伏基地距離東部用電中心達數千公里。

採用 800kV ~1100kV特高壓直流輸電（UHVDC）。

實現千公里級「西電東送 / 遠距送電」，輸電效率提高至 95% 以上。

04 AI Rack 的 800 VDC 3 大優勢

隨著 AI 大模型（LLM）訓練需求的增加，單一 AI 伺服器機櫃（AI Rack）的功耗已從 10 ~ 15 kW 暴增至 100 kW ~ 120 kW+（例如 NVIDIA NVL72 系統）。傳統 415V/48V AC 供電架構因電流過大導致「銅排過厚、散熱失效與空間耗盡」的狀況。透過 800 VDC（高壓直流）提升電壓來劇降電流，進而減少電力傳輸過程中的熱耗損與銅纜體積。這是未來 AI 機房突破電力瓶頸、實現高密度算力部署的核心革新方案。

大幅降低電力傳輸電流與銅排體積（Current Reduction & Space Saving）： 根據功率公式 P = V x I，將機房配電電壓提升至 800 VDC，電流可降至傳統系統的幾分之一，導線與銅母線（Busbar）截面積大幅縮減，釋放寶貴的機架空間。
簡化電力轉換段數以提高整體能效（Fewer Stage Conversions）： 傳統 AC 機房需經歷多達 5 次的 AC/DC/AC 轉換；800 VDC 直流架構可縮減至 2 段轉換，將供電鏈路效率提升至 97% ~ 99%，顯著改善 PUE。
直連直流儲能系統（BESS Direct DC Coupling）： 電池儲能系統（BESS）本質為直流電，採用 800 VDC 架構可讓備援電池直接掛載於直流母線上，免去逆變器損耗，實現零切換時間的電力備援。

當我們將機房電力升級為 800 VDC 時，我們的維運團隊是否具備應對「直流高壓電弧（DC Arc Flash）」與「新型斷路保護」的工安技能？

直流電沒有交流電的「過零點（Zero-Crossing）」，一旦發生電弧很難自然熄滅，對安全性提出非常高要求。導入 800 VDC 直流機房時，企業必須同時引進固態斷路器（SSCB）、高壓直流熔斷器以及自動化電弧偵測系統，並建立嚴格的直流工安規範，才能在享受高能效算力的同時，保障數據中心營運的絕對安全。

04 AI Rack 的 800 VDC 3 大優勢

大幅降低電力傳輸電流與銅排體積（Current Reduction & Space Saving）： 根據功率公式 P = V x I，將機房配電電壓提升至 800 VDC，電流可降至傳統系統的幾分之一，導線與銅母線（Busbar）截面積大幅縮減，釋放寶貴的機架空間。
簡化電力轉換段數以提高整體能效（Fewer Stage Conversions）： 傳統 AC 機房需經歷多達 5 次的 AC/DC/AC 轉換；800 VDC 直流架構可縮減至 2 段轉換，將供電鏈路效率提升至 97% ~ 99%，顯著改善 PUE。
直連直流儲能系統（BESS Direct DC Coupling）： 電池儲能系統（BESS）本質為直流電，採用 800 VDC 架構可讓備援電池直接掛載於直流母線上，免去逆變器損耗，實現零切換時間的電力備援。

當我們將機房電力升級為 800 VDC 時，我們的維運團隊是否具備應對「直流高壓電弧（DC Arc Flash）」與「新型斷路保護」的工安技能？

05 高功率負載下的 3 大供電挑戰

在 AI 算力體系中，算力的天花板往往受限於「晶片級供電（Grid-to-Chip Power Delivery）」的品質。最新世代的 GPU 與 HBM（高頻寬記憶體）組合，單晶片峰值電流高達數千安培，且工作電壓已降至 1V 以下。在如此低電壓、超大電流與高速動態負載下，傳統的電源交付鏈路會產生嚴重的電壓驟降（IR Drop）與熱積聚。掌握從機櫃 800 VDC 到晶片端 Vertical Power Delivery（垂直供電）的完整電力路徑，以確保算力晶片在運算下不降頻、不損壞。

低電壓與千安培級超大電流傳送（Ultra-High Current & Low Voltage）： GPU 核心工作電壓僅約 0.8V–1.0V，但消耗功率高達 1000W+，意味著晶片端需輸入上千安培電流，板端 PCB 導線阻抗極易引發嚴重發熱與壓降。
HBM 與 GPU 異構整合下的瞬態響應挑戰（Transient Response & Voltage Ripple）： AI 大模型進行 Transformer 矩陣運算時，GPU 負載可在奈秒級內從待機飆升至峰值，若供電系統瞬態響應不足，電壓波動將導致 GPU 計算錯誤或死機。
垂直供電與板載 DC-DC 轉換器空間限制（Vertical Power Delivery - VPD）： 傳統平面供電占據 GPU 周圍寶貴的 PCB 面積，妨礙 HBM 堆疊；透過垂直供電技術將 DC-DC 模組放置於 GPU 正下方，能將供電路徑縮短 90% 並降低電阻損耗。

當我們採用垂直供電（VPD）將 DC-DC 電源模組塞入 GPU 晶片正下方時，我們是否為電源模組所產生的集中熱量找到了有效的散熱通道？

電源模組本身的熱量若無法導出，會反向烘烤 GPU 與 HBM 晶片。晶片級電力交付已無法與熱管理分離。設計團隊必須將 800V-to-1V 板載電源模組、半導體封裝以及 Liquid Cooling（液冷冷板）進行三位一體的「電熱協同設計（Electro-Thermal Co-Design）」，才能確保 GPU 在千安培供電下維持穩定運算。

05 高功率負載下的 3 大供電挑戰

低電壓與千安培級超大電流傳送（Ultra-High Current & Low Voltage）： GPU 核心工作電壓僅約 0.8V–1.0V，但消耗功率高達 1000W+，意味著晶片端需輸入上千安培電流，板端 PCB 導線阻抗極易引發嚴重發熱與壓降。
HBM 與 GPU 異構整合下的瞬態響應挑戰（Transient Response & Voltage Ripple）： AI 大模型進行 Transformer 矩陣運算時，GPU 負載可在奈秒級內從待機飆升至峰值，若供電系統瞬態響應不足，電壓波動將導致 GPU 計算錯誤或死機。
垂直供電與板載 DC-DC 轉換器空間限制（Vertical Power Delivery - VPD）： 傳統平面供電占據 GPU 周圍寶貴的 PCB 面積，妨礙 HBM 堆疊；透過垂直供電技術將 DC-DC 模組放置於 GPU 正下方，能將供電路徑縮短 90% 並降低電阻損耗。

當我們採用垂直供電（VPD）將 DC-DC 電源模組塞入 GPU 晶片正下方時，我們是否為電源模組所產生的集中熱量找到了有效的散熱通道？

06 AI 機櫃中的 3 大解熱協同效應

在智慧製造廠區與高密度 AI 資料中心中，電力供應與散熱系統是緊密耦合的雙生子，而核心痛點是，傳統「風冷（Air Cooling）」已完全無法應對單機櫃 100 kW+ 的熱密度。液冷技術（水冷板直接冷卻或沉浸式液冷）雖然解決了 GPU 的散熱問題，但傳統 AC 機櫃電源（PSU）龐大的發熱量依然在浪費冷卻能力。透過 800 VDC 高效直流供電，了解如何從源頭減少電源變壓發熱，進而降低液冷系統的泵浦負載與能耗，達到整體機房能效的優化。

源頭減少電源轉換發熱負載（Source Heat Reduction）： 800 VDC 直流電源模組的轉換效率高達 98%+，相比傳統 AC/DC 電源組發熱量減少 30% ~ 40%，大幅降低需由液冷介質帶走之熱總量。
機櫃空間快速ㄒ釋放與高密度冷卻整合（Space & Cooling Synergy）： 直流母線與小型化 DC-DC 模組縮減了電源體積，讓出更多空間配置冷卻液管道（CDU Manifold）與高密度液冷散熱排。
智慧製造與 AI 工廠之廢熱回收再利用（Waste Heat Recovery）： 結合 800 VDC 與液冷的高溫出口水（50°C ~ 60°C），能直接導向智慧工廠的預熱工序或區域供暖，實現能源的二次循環利用。

當我們利用 800 VDC 與液冷將機房 PUE 壓低至 1.05 時，我們是否建立了對「冷卻液介質老化」與「直流母線腐蝕」的長效監測機制？

高壓直流電與液體冷卻介質共存時，若發生微小漏液或介質電離，容易引發嚴重的電化學腐蝕（Electrochemical Corrosion）。我們建議營運團隊應導入介質電導率實時感測器，並採用非導電性介電液（Dielectric Fluid），將液冷監測與 DCIM（數據中心基礎設施管理）進行鏈接，確保高能效系統能長久安全運轉。

06 AI 機櫃中的 3 大解熱協同效應

源頭減少電源轉換發熱負載（Source Heat Reduction）： 800 VDC 直流電源模組的轉換效率高達 98%+，相比傳統 AC/DC 電源組發熱量減少 30% ~ 40%，大幅降低需由液冷介質帶走之熱總量。
機櫃空間快速ㄒ釋放與高密度冷卻整合（Space & Cooling Synergy）： 直流母線與小型化 DC-DC 模組縮減了電源體積，讓出更多空間配置冷卻液管道（CDU Manifold）與高密度液冷散熱排。
智慧製造與 AI 工廠之廢熱回收再利用（Waste Heat Recovery）： 結合 800 VDC 與液冷的高溫出口水（50°C ~ 60°C），能直接導向智慧工廠的預熱工序或區域供暖，實現能源的二次循環利用。

當我們利用 800 VDC 與液冷將機房 PUE 壓低至 1.05 時，我們是否建立了對「冷卻液介質老化」與「直流母線腐蝕」的長效監測機制？

07 功率元件在 HVDC的 3 大突破

HVDC 與 800 VDC 直流架構之所以能在近年取得突破性進展，最大的推手莫過於半導體材料的革命。第三代化合物半導體，碳化矽（SiC）與氮化鎵（GaN）在直流供電中的應用，在千伏級 HVDC 換流站中降低耐壓損失，以及 GaN 如何在 AI Rack 內的 DC-DC 轉換器中實現高頻微型化，掌控下一代電力電子設備的核心。

碳化矽（SiC）高耐壓與低導通電阻突破（High Voltage & Low Rds(on)）： SiC 擁有矽材 10 倍的擊穿電場強度，能承受 1200V ~ 3300V+ 高壓，同時維持低導通電阻，是 HVDC 換流閥與 800V DC 系統的主力元件。
氮化鎵（GaN）超高開關頻率與微型化（High Switching Frequency）： GaN 具備高電子遷移率，可在數兆赫茲（MHz）頻率下高速開關，將 AI Server 內 DC-DC 變壓器與電感體積縮小 50% 以上。
寬禁帶材料之高溫穩定運轉能力（High Thermal Stability）： SiC 與 GaN 能在 200°C 以上的高溫環境下正常工作，大幅降低對散熱散熱片的依賴，提升高密度電源模組的可靠度。

當我們為了效率而將電源模組切換為高頻 GaN/SiC 元件時，我們是否解決了高頻開關帶來的「電磁干擾（EMI）」與「電壓尖峰（dV/dt）」對周邊敏感 GPU 晶片的影響？

高頻率帶來了微型化，但也帶來了嚴苛的噪訊挑戰。系統設計師在選用寬禁帶功率半導體時，必須在 PCB Layout 階段進行寄生電感最佳化，並搭配高效的 EMI 濾波器與高階驅動 IC（Gate Driver），才能在不干擾算力晶片的前提下，完全釋放第三代半導體的功率密度潛能。

07 功率元件在 HVDC的 3 大突破

碳化矽（SiC）高耐壓與低導通電阻突破（High Voltage & Low Rds(on)）： SiC 擁有矽材 10 倍的擊穿電場強度，能承受 1200V ~ 3300V+ 高壓，同時維持低導通電阻，是 HVDC 換流閥與 800V DC 系統的主力元件。
氮化鎵（GaN）超高開關頻率與微型化（High Switching Frequency）： GaN 具備高電子遷移率，可在數兆赫茲（MHz）頻率下高速開關，將 AI Server 內 DC-DC 變壓器與電感體積縮小 50% 以上。
寬禁帶材料之高溫穩定運轉能力（High Thermal Stability）： SiC 與 GaN 能在 200°C 以上的高溫環境下正常工作，大幅降低對散熱散熱片的依賴，提升高密度電源模組的可靠度。

08 AC 交流配電與 HVDC 的差異

將傳統 AC 配電架構升級為 HVDC 或 800 VDC 直流配電，這是一項重大的資本支出抉擇，透過瞭解「初始採購成本（CAPEX）」、「長期電費營運成本（OPEX）」、「空間坪效」與「可靠度」的客觀評估模型，能協助決策團隊精確算出直流架構的投資回收期（ROI），為企業建構高算力、低碳排的智慧設施提供堅實的財務論證，反之，不了解這兩種架構在商業上的差異，容易導致投資決策偏頗。

傳統 AC 配電與 HVDC / 800V DC 配電的差異：

維度	傳統 AC 配電架構	HVDC / 800V DC 直流架構
初始採購 (CAPEX)	設備成熟、供應鏈完善、採購成本低	直流斷路器與變流器成本較高 (~15 ~ 20%)
營運電費 (OPEX)	多級轉換損耗高，PUE 通常 > 1.35	轉換鏈路短，電力損耗降 30%，PUE < 1.1
空間坪效 (PUE)	銅排厚重、UPS 與變壓器占用廣	機房空間節省 20 ~ 30%，支援超高密度機櫃
系統可靠度 (UPS)	UPS 需要 AC/DC/AC 雙向逆變	電池直連 DC Bus，零切換時間，開關元件少

初始建置與供應鏈採購成本維度（CAPEX & Supply Chain）：
- 傳統 AC：規格高度標準化，設備採購成本低，工班施工經驗豐富。
- HVDC / 800V DC：高壓直流斷路器與客製化熔斷器成本較高，初期建置 CAPEX 約高出 10% ~ 20%。
長期電力與運轉能耗成本維度（OPEX & Energy Efficiency）：
- 傳統 AC：多段轉換產生 8% ~ 15% 熱損耗，每年需支付龐大的溢價電費。
- HVDC / 800V DC：減少轉換段數並消除無功損耗，綜合省電 8% ~ 12%，高算力機房通常在 1.5 ~ 3 年內透過電費回收 CAPEX 差額。
機房空間坪效與算力密度維度（Space Footprint & Density）：
- 傳統 AC：配電櫃與厚重銅排占據大量機房面積，限制機櫃密度（< 30 kW/Rack）。
- HVDC / 800V DC：機櫃空間節省 20% ~ 30%，可輕鬆支撐 100 kW+ 的高密度 AI Rack 部署。
電源備援與系統故障率維度（Reliability & Maintenance）：
- 傳統 AC： UPS 逆變器結構複雜，零部件多導致潛在故障點（SPOF）增加。
- HVDC / 800V DC：儲能電池直連直流母線，組件減少 30%，備援切換實現真正的「零時間延遲」。

如果我們只看「初始設備採購成本（CAPEX）」，直流系統確實較貴；但如果算入「AI 伺服器晚一天上架損失的算力營收」，空間節省帶來的商業價值有多大？

我們不能將眼光侷限於硬體採購價，在高密度 AI 時代，數據中心最大的成本是「時間與空間」。800 VDC 直流架構所釋放出的 20% 坪效，能讓企業在同一機房內多部署 20% 的 GPU 算力機櫃，這所帶來的 AI 服務營收遠超過直流硬體的溢價，這才是 TCO 評估中最核心的戰略價值。

08 AC 交流配電與 HVDC 的差異

傳統 AC 配電與 HVDC / 800V DC 配電的差異：

維度	傳統 AC 配電架構	HVDC / 800V DC 直流架構
初始採購 (CAPEX)	設備成熟、供應鏈完善、採購成本低	直流斷路器與變流器成本較高 (~15 ~ 20%)
營運電費 (OPEX)	多級轉換損耗高，PUE 通常 > 1.35	轉換鏈路短，電力損耗降 30%，PUE < 1.1
空間坪效 (PUE)	銅排厚重、UPS 與變壓器占用廣	機房空間節省 20 ~ 30%，支援超高密度機櫃
系統可靠度 (UPS)	UPS 需要 AC/DC/AC 雙向逆變	電池直連 DC Bus，零切換時間，開關元件少

初始建置與供應鏈採購成本維度（CAPEX & Supply Chain）：
- 傳統 AC：規格高度標準化，設備採購成本低，工班施工經驗豐富。
- HVDC / 800V DC：高壓直流斷路器與客製化熔斷器成本較高，初期建置 CAPEX 約高出 10% ~ 20%。
長期電力與運轉能耗成本維度（OPEX & Energy Efficiency）：
- 傳統 AC：多段轉換產生 8% ~ 15% 熱損耗，每年需支付龐大的溢價電費。
- HVDC / 800V DC：減少轉換段數並消除無功損耗，綜合省電 8% ~ 12%，高算力機房通常在 1.5 ~ 3 年內透過電費回收 CAPEX 差額。
機房空間坪效與算力密度維度（Space Footprint & Density）：
- 傳統 AC：配電櫃與厚重銅排占據大量機房面積，限制機櫃密度（< 30 kW/Rack）。
- HVDC / 800V DC：機櫃空間節省 20% ~ 30%，可輕鬆支撐 100 kW+ 的高密度 AI Rack 部署。
電源備援與系統故障率維度（Reliability & Maintenance）：
- 傳統 AC： UPS 逆變器結構複雜，零部件多導致潛在故障點（SPOF）增加。
- HVDC / 800V DC：儲能電池直連直流母線，組件減少 30%，備援切換實現真正的「零時間延遲」。

09 解決高密度 AI 機櫃供電瓶頸

當前 AI 資料中心營運商面臨的最緊迫痛點，正是「電力需求暴增，但電力設施升級跟不上」。 UPS 在電力瞬斷時反應不及、PSU（機櫃電源供應器）過熱爆掉以及備援電池轉換效率低下的剛性危機。我們提供了一套解決方案， 800 VDC PSU 與 BESS（電池儲能系統）直連閉環架構，能幫助企業建立高彈性、高備援且高效率的直流電力防線，確保 GPU 大模型訓練在電網波動時依然穩定。

部署高效率集中式 800 VDC 集中電源架構（Centralized PSU Block）： 將傳統分散於各伺服器內的 PSU 移除，改為機櫃級或排級（Row-level）800 VDC 集中整流模組，實現負載平衡與散熱。
BESS 儲能電池直連 800V 直流母線（BESS Direct DC Coupling）： 將鋰電池備援系統透過 DC/DC 雙向轉換器直連 800V 直流母線，當市電中斷時，電池無縫接管供電，實現真正「零毫秒」切換延遲。
導入固態斷路器（SSCB）實現即時故障隔離：在 800V 直流母線上配置半導體固態斷路器（SSCB），能在 10 微秒內切斷直流短路電流，保護昂貴的 GPU 伺服器不受過電流毀損。
AI 驅動之動態電力緩衝與削峰填谷（Peak Shaving）：結合智慧控制系統，在 GPU 進行 peak 運算時透過 BESS 補充直流電力，避免觸發上游電網跳閘，同時在離峰時段儲存綠電。

當我們的 BESS 電池直接掛在 800V 直流母線上時，我們是否建立了「鋰電池熱失控（Thermal Runaway）」的實時早期預警與隔離機制？

高能量密度的鋰電池與高壓直流電相連，資安與物安風險重重。我們建議企業在導入 BESS 直連 HVDC/800V 系統時，配置基於 AI 氣體分析與電芯內阻監測的「BMS（電池管理系統）」，並結合氣體滅火與模組級防火牆，才能確保備援電力系統在極限狀態下發揮保護作用而非變成風險源。

09 解決高密度 AI 機櫃供電瓶頸

部署高效率集中式 800 VDC 集中電源架構（Centralized PSU Block）： 將傳統分散於各伺服器內的 PSU 移除，改為機櫃級或排級（Row-level）800 VDC 集中整流模組，實現負載平衡與散熱。
BESS 儲能電池直連 800V 直流母線（BESS Direct DC Coupling）： 將鋰電池備援系統透過 DC/DC 雙向轉換器直連 800V 直流母線，當市電中斷時，電池無縫接管供電，實現真正「零毫秒」切換延遲。
導入固態斷路器（SSCB）實現即時故障隔離：在 800V 直流母線上配置半導體固態斷路器（SSCB），能在 10 微秒內切斷直流短路電流，保護昂貴的 GPU 伺服器不受過電流毀損。
AI 驅動之動態電力緩衝與削峰填谷（Peak Shaving）：結合智慧控制系統，在 GPU 進行 peak 運算時透過 BESS 補充直流電力，避免觸發上游電網跳閘，同時在離峰時段儲存綠電。

當我們的 BESS 電池直接掛在 800V 直流母線上時，我們是否建立了「鋰電池熱失控（Thermal Runaway）」的實時早期預警與隔離機制？

10 升級高壓直流微電網的 5 個步驟

在智慧製造領域，工廠內部的 CNC 機床、工業機器人、自動導引車（AGV）以及太陽能屋頂，其本質運作皆為直流電（DC）。傳統工廠採取「AC 電網 > DC 驅動器 > 煞車回饋變 AC」的繁瑣過程，浪費了高達 15% ~ 20% 的電力。我們建立了一套清晰的「HVDC/DC 工廠升級路線圖（Roadmap）」。透過這五階段的改善路徑，能幫助企業由淺入深，從廠區綠電串接一路升級至全廠直流微電網，實現極致節能與自律型智慧能源管理。

廠區太陽能與儲能直流對接（PV & BESS Coupling）： 將屋頂太陽能板與廠區儲能系統透過 DC/DC 轉換器直接對接，消除傳統逆變為 AC 再整流為 DC 的雙重損耗。
自動化設備共直流母線改造成（Common DC Bus for Automation）： 將車間內的 CNC 機床與機器人驅動器串聯至共直流母線，使設備煞車產生的再生電能（Regenerative Energy）能直接供給旁邊運轉中的設備使用。
廠區 800V DC 主幹網絡部署（Factory 800V DC Backbone）： 建置廠區級高壓直流主幹網絡，連結各車間 DC 子系統，取代傳統高壓 AC 變壓器與繁重的配電設施。
IIoT 智慧能源管理系統貫通（EMS & IIoT Integration）： 部署直流電氣感測器與 EMS（能源管理系統），實時監控各生產線與機台的直流能耗，消除能源盲區。
AI 驅動之自律微電網與碳足跡最佳化（AI Autonomous DC Grid）： 導入 AI 演算法，根據實時電價、綠電發電量與訂單排程，動態調度直流微電網電力，達成最低電費與最小產品碳足跡（PCF）。

當我們急著推動「階段五的 AI 自律調度」時，我們是否檢查過廠內設備的馬達驅動器是否具備「DC 共母線」的實體改裝條件？

系統升級必須軟硬兼備，工業直流微電網的改造不能一蹴可幾。企業決策者應採取「新廠區直接標準化 800 VDC、舊廠區分階段導入共直流母線」的雙軌策略，先從煞車回饋頻繁的自動化車間切入驗證 ROI，再逐步拓展至全廠區，才能以最低風險享受直流供電帶來的節能效益。

補充：HVDC 系統三大拓撲結構（Topologies）對照

結構	線路與導線配置	運轉可靠度與備份能力	最佳適用場景 (Use Cases)
單極系統 (Monopolar)	只需要一根高壓導線，利用大地或海水作為電流回流路徑（或低壓金屬回線）。	成本最低，但若導線或設備故障，整條輸電系統立即中斷。	初期投資預算有限、或作為小容量跨海電纜試驗工程。
雙極系統 (Bipolar)	具備正極與負極兩根高壓導線，正常情況下兩極電流平衡，無大地電流。	高。若單極發生故障，另一極可利用大地回線繼續傳輸 50% 額定功率。	主流大容量遠距離輸電系統（陸上超高壓及長距離跨海電纜）。
背靠背系統 (Back-to-Back)	整流器與逆變器位於同一換流站內，中間無長距離直流輸電線路。	系統集中於單一站點，便於維運管理與電網品質控制。	跨國/跨區域不同頻率電網之非同步對接（如 50Hz/60Hz 網聯）。

10 升級高壓直流微電網的 5 個步驟

廠區太陽能與儲能直流對接（PV & BESS Coupling）： 將屋頂太陽能板與廠區儲能系統透過 DC/DC 轉換器直接對接，消除傳統逆變為 AC 再整流為 DC 的雙重損耗。
自動化設備共直流母線改造成（Common DC Bus for Automation）： 將車間內的 CNC 機床與機器人驅動器串聯至共直流母線，使設備煞車產生的再生電能（Regenerative Energy）能直接供給旁邊運轉中的設備使用。
廠區 800V DC 主幹網絡部署（Factory 800V DC Backbone）： 建置廠區級高壓直流主幹網絡，連結各車間 DC 子系統，取代傳統高壓 AC 變壓器與繁重的配電設施。
IIoT 智慧能源管理系統貫通（EMS & IIoT Integration）： 部署直流電氣感測器與 EMS（能源管理系統），實時監控各生產線與機台的直流能耗，消除能源盲區。
AI 驅動之自律微電網與碳足跡最佳化（AI Autonomous DC Grid）： 導入 AI 演算法，根據實時電價、綠電發電量與訂單排程，動態調度直流微電網電力，達成最低電費與最小產品碳足跡（PCF）。

當我們急著推動「階段五的 AI 自律調度」時，我們是否檢查過廠內設備的馬達驅動器是否具備「DC 共母線」的實體改裝條件？

補充：HVDC 系統三大拓撲結構（Topologies）對照

結構	線路與導線配置	運轉可靠度與備份能力	最佳適用場景 (Use Cases)
單極系統 (Monopolar)	只需要一根高壓導線，利用大地或海水作為電流回流路徑（或低壓金屬回線）。	成本最低，但若導線或設備故障，整條輸電系統立即中斷。	初期投資預算有限、或作為小容量跨海電纜試驗工程。
雙極系統 (Bipolar)	具備正極與負極兩根高壓導線，正常情況下兩極電流平衡，無大地電流。	高。若單極發生故障，另一極可利用大地回線繼續傳輸 50% 額定功率。	主流大容量遠距離輸電系統（陸上超高壓及長距離跨海電纜）。
背靠背系統 (Back-to-Back)	整流器與逆變器位於同一換流站內，中間無長距離直流輸電線路。	系統集中於單一站點，便於維運管理與電網品質控制。	跨國/跨區域不同頻率電網之非同步對接（如 50Hz/60Hz 網聯）。

分享這篇文章

製造問與答

01 能否減少 AC-DC-AC 重複轉換，直接以直流供電給變頻器與伺服？

我們會將標準訂為「廠區共用直流母線（Common DC Bus）架構的導入」。傳統交流配電在光伏/儲能與馬達驅動器之間需經歷多次整流與逆變，耗損高達 5% ~ 10% 電力。透過建立廠區級直流母線，直接將整流後的直流電輸送到變頻器與伺服驅動器的 DC 端，同時回收馬達減速產生的再生制動能量（Regenerative Energy），能降低能耗與諧波干擾。

01 能否減少 AC-DC-AC 重複轉換，直接以直流供電給變頻器與伺服？

02 如何利用直流匯流排提升光伏與 ESS 儲能系統的充放電效率？

我們認為關鍵在於「直流直連（Direct DC Coupling）」與「高效率 DC/DC 變流器整合」。光伏板與鋰電池儲能系統（ESS）原生皆為直流電。波士頓諮詢（BCG）在協助高耗能製造業進行綠能轉型時強調，傳統經由 AC 網關轉接會造成嚴重系統損耗。改採直流匯流排直連後，整體充放電與綠電自發自用效率可提升 4% 到 8%，並降低拓撲複雜度與設備佔地面積。

02 如何利用直流匯流排提升光伏與 ESS 儲能系統的充放電效率？

03 HVDC 能否作為高價值產線應對外電壓降（Voltage Sag）的防護？

我們的評估核心在於「直流母線的電容/儲能緩衝」與「即時動態分離特性」。外網電壓驟降是半導體與精密製造的噩夢。直流系統具備高分離能力，當台電或外網發生壓降時，接在直流母線上的超大電容與超高速 ESS 能即時無縫補足功率，絕不引發伺服跳脫或機台停機，達到百萬分之百的防護等級。

03 HVDC 能否作為高價值產線應對外電壓降（Voltage Sag）的防護？

04 在大功率 AI 算力或重工業車間，HVDC 是否能降低纜線與建置成本？

我們的解決方法為「高電壓低電流（P=VI）帶來的纜線截面積縮減與線損減少」。PwC 在工業基礎設施改造案例中指出，將配電電壓升至高壓直流（例如. 380V DC 或更高），在相同功率傳輸下能使電流劇降。這不僅大幅減少銅纜使用量與管線空間，更可降低 30% 以上的纜線建置成本，同時徹底解決大電流引發的發熱問題。
