什麼是NOR Flash？快速取得並執行重要的程式
什麼是NOR Flash？快速取得並執行重要的程式
什麼是NOR Flash？快速取得並執行重要的程式
前言：
NOR Flash（NOR 型快閃記憶體）是一種非揮發性記憶體（Non-Volatile Memory），即使設備斷電，儲存內容仍能保留。它最大的特色是具備快速隨機讀取能力，部分架構可支援 XIP（Execute in Place，直接執行），讓處理器不必先把程式碼完整複製到 RAM，就能直接從 NOR Flash 讀取並執行。
因此，NOR Flash 特別適合儲存 Boot Code、Firmware、OS 與需要快速啟動的程式。相較 NAND Flash，NOR 通常容量較小、成本較高，但在程式碼儲存、可靠度與即時讀取方面具有優勢，廣泛應用於車用電子、工業控制、通訊設備、MCU 與嵌入式系統。
作者：
製造新觀點
閱讀時間：
27 分鐘
更新日期：
2026 年 9 月 17 日
目錄
分享文章
01
NOR Flash 的架構與 3 大核心
理解 NOR Flash 的電路架構與底層物理機制，是掌握現代非揮發性記憶體（Non-Volatile Memory）運作與系統開機設計的關鍵基礎。傳統記憶體在斷電後資料即會消失，而快閃記憶體則利用浮柵（Floating Gate）或電荷捕獲（Charge Trap）技術實現資料的永久保存。 NOR Flash 的記憶體陣列（Memory Array）採用並聯（Parallel）電路結構，使其具備隨機存取（Random Access）與位元級獨立定址的特性。這種架構決定了其具備高讀取效率與即時開機反應速度，直接奠定了其在嵌入式系統中的地位。
並聯式記憶元陣列（Parallel Cell Array）： 每個記憶體單元（Cell）的一端接地，另一端獨立連接至位元線（Bit Line），允許讀取電路直接對任意地址進行獨立定址與高效率存取。
熱電子注入程式化（Hot Electron Injection）： 寫入資料時，透過高電壓加速電子穿透氧化層進入浮柵，改變電晶體的導通臨界電壓（Vth）以儲存邏輯狀態。
隧道效應抹除（Fowler-Nordheim Tunneling）： 抹除資料時，施加反向高電壓透過量子隧道效應將電子拉出浮柵，將記憶區塊（Block）恢復為邏輯「1」的初始狀態。
並聯陣列結構與位元定址（Parallel Array Topology）： 記憶體單元採並聯連接，系統無須像 NAND 一樣按頁（Page）順序讀取，實現真正隨機存取（Random Access）與極低讀取延遲。
高電壓電子注入寫入機制（Hot Electron Injection）： 程式化時於汲極與閘極施加高壓，驅動高能熱電子注入浮層，提供極高穩定度但寫入速度較慢的狀態。
區塊級 FN 隧道效應抹除（FN Tunneling Block Erase）： 抹除運算以區塊（Sector/Block）為單位進行，透過施加反向高場強使電子釋放，確保記憶體單元可重複讀寫數十萬次。
為了追求更高的儲存密度而縮減 NOR Flash 的製程線寬時，我們是否計算過「浮柵間距離過近」所引發的電子滲漏與串擾（Crosstalk），將如何破壞高溫環境下的資料保存期限（Data Retention）？
這觸及了半導體微縮與可靠度的矛盾，面對微縮極限，工程師不能僅依賴傳統單層單元（SLC），更必須理解廠商如何透過 NOR 結構優化與新材料導入，在保持高可靠度的同時維持高溫下的資料完整性。
01
NOR Flash 的架構與 3 大核心
理解 NOR Flash 的電路架構與底層物理機制，是掌握現代非揮發性記憶體（Non-Volatile Memory）運作與系統開機設計的關鍵基礎。傳統記憶體在斷電後資料即會消失，而快閃記憶體則利用浮柵（Floating Gate）或電荷捕獲（Charge Trap）技術實現資料的永久保存。 NOR Flash 的記憶體陣列（Memory Array）採用並聯（Parallel）電路結構，使其具備隨機存取（Random Access）與位元級獨立定址的特性。這種架構決定了其具備高讀取效率與即時開機反應速度，直接奠定了其在嵌入式系統中的地位。
並聯式記憶元陣列（Parallel Cell Array）： 每個記憶體單元（Cell）的一端接地，另一端獨立連接至位元線（Bit Line），允許讀取電路直接對任意地址進行獨立定址與高效率存取。
熱電子注入程式化（Hot Electron Injection）： 寫入資料時，透過高電壓加速電子穿透氧化層進入浮柵，改變電晶體的導通臨界電壓（Vth）以儲存邏輯狀態。
隧道效應抹除（Fowler-Nordheim Tunneling）： 抹除資料時，施加反向高電壓透過量子隧道效應將電子拉出浮柵，將記憶區塊（Block）恢復為邏輯「1」的初始狀態。
並聯陣列結構與位元定址（Parallel Array Topology）： 記憶體單元採並聯連接，系統無須像 NAND 一樣按頁（Page）順序讀取，實現真正隨機存取（Random Access）與極低讀取延遲。
高電壓電子注入寫入機制（Hot Electron Injection）： 程式化時於汲極與閘極施加高壓，驅動高能熱電子注入浮層，提供極高穩定度但寫入速度較慢的狀態。
區塊級 FN 隧道效應抹除（FN Tunneling Block Erase）： 抹除運算以區塊（Sector/Block）為單位進行，透過施加反向高場強使電子釋放，確保記憶體單元可重複讀寫數十萬次。
為了追求更高的儲存密度而縮減 NOR Flash 的製程線寬時，我們是否計算過「浮柵間距離過近」所引發的電子滲漏與串擾（Crosstalk），將如何破壞高溫環境下的資料保存期限（Data Retention）？
這觸及了半導體微縮與可靠度的矛盾，面對微縮極限，工程師不能僅依賴傳統單層單元（SLC），更必須理解廠商如何透過 NOR 結構優化與新材料導入，在保持高可靠度的同時維持高溫下的資料完整性。
02
NOR Flash 與 NAND Flash 的差異
在規劃系統架構時，硬體工程師與系統單晶片（SoC）設計師經常需要在 NOR Flash 與 NAND Flash 之間進行選擇或搭配。這兩大快閃記憶體在內部結構、讀寫速度、單位成本與應用定位上有明顯差異，對於開發工業級 MCU、車載控制單元或消費性電子的團隊而言，理解 NOR Flash 的「隨機存取（Random Access）」與 NAND Flash 的「高密度順序寫入」特性，能幫助企業釐清為什麼高階系統普遍採用「NOR Flash 負責開機，NAND Flash 負責海量資料」的複式架構。
維度 | NOR Flash（NOR型快閃記憶體） | NAND Flash（NAND型快閃記憶體） |
|---|---|---|
內部結構與定址 | 並聯結構，支援隨機存取（Random Access）與 XIP | 串聯結構，僅支援區塊/頁（Block/Page）順序讀取 |
讀寫性能表現 | 讀取速度快（奈秒級），寫入與抹除速度慢 | 讀取延遲較高，寫入與抹除速度快，適合巨量寫入 |
容量與單位成本 | 密度低（通常 1Mb–2Gb），單位 Bit 晶片成本較高 | 密度高（通常 8Gb–1Tb+），單位 Bit 晶片成本低 |
可靠度與壞塊管理 | 壞塊率低，幾乎無須複雜的壞塊管理與重映射 | 出廠即有壞塊，必須仰賴控制器進行 ECC 與壞塊管理 |
電路拓撲與隨機存取能力（Random Access vs. Sequential Access）： NOR 的並聯架構賦予其匯流排直接定址能力；NAND 的串聯架構則將單元緊密堆疊，犧牲隨機讀取以換取高封裝密度。
開機執行與就地執行特性（XIP Compatibility）： NOR 支援 CPU 直接讀取並執行指令（XIP）；NAND 則必須先將資料載入 RAM 後才能執行，無法作為獨立的開機鏡像檔載入區。
單位成本與晶片面積效率（Cost-per-Bit Ratio）： NAND 單元面積遠小於 NOR，使得 NAND 在高容量儲存（例如. SSD、eMMC）具備絕對成本優勢，而 NOR 則專注於中小容量的高可靠度領域。
耐用度與壞塊管理機制（Endurance and Bad Block Management）： NOR 具備高原生抹寫次數（10萬次以上）與近乎零壞塊率；NAND 則需額外控晶片處理 Wear Leveling（磨損均衡）與損壞映射。
當我們因為 NAND Flash 的單位成本大幅下降而打算在 MCU 系統中用 eMMC 完全取代 NOR Flash 時，我們是否警覺到「NAND 控制晶片初始化」所需的幾百毫秒延遲，將導致車載儀表或工業安全設備無法滿足快速開機（Instant Boot）的規範
這提醒我們技術選擇不能只看記憶體每 GB 的單價，系統架構師必須綜合評估系統啟動時間需求（Boot Time）、安全等級與防護機制，採用 NOR+NAND 混聯架構，才能兼顧快速啟動與大量儲存雙重需求。
02
NOR Flash 與 NAND Flash 的差異
在規劃系統架構時，硬體工程師與系統單晶片（SoC）設計師經常需要在 NOR Flash 與 NAND Flash 之間進行選擇或搭配。這兩大快閃記憶體在內部結構、讀寫速度、單位成本與應用定位上有明顯差異，對於開發工業級 MCU、車載控制單元或消費性電子的團隊而言，理解 NOR Flash 的「隨機存取（Random Access）」與 NAND Flash 的「高密度順序寫入」特性，能幫助企業釐清為什麼高階系統普遍採用「NOR Flash 負責開機，NAND Flash 負責海量資料」的複式架構。
維度 | NOR Flash（NOR型快閃記憶體） | NAND Flash（NAND型快閃記憶體） |
|---|---|---|
內部結構與定址 | 並聯結構，支援隨機存取（Random Access）與 XIP | 串聯結構，僅支援區塊/頁（Block/Page）順序讀取 |
讀寫性能表現 | 讀取速度快（奈秒級），寫入與抹除速度慢 | 讀取延遲較高，寫入與抹除速度快，適合巨量寫入 |
容量與單位成本 | 密度低（通常 1Mb–2Gb），單位 Bit 晶片成本較高 | 密度高（通常 8Gb–1Tb+），單位 Bit 晶片成本低 |
可靠度與壞塊管理 | 壞塊率低，幾乎無須複雜的壞塊管理與重映射 | 出廠即有壞塊，必須仰賴控制器進行 ECC 與壞塊管理 |
電路拓撲與隨機存取能力（Random Access vs. Sequential Access）： NOR 的並聯架構賦予其匯流排直接定址能力；NAND 的串聯架構則將單元緊密堆疊，犧牲隨機讀取以換取高封裝密度。
開機執行與就地執行特性（XIP Compatibility）： NOR 支援 CPU 直接讀取並執行指令（XIP）；NAND 則必須先將資料載入 RAM 後才能執行，無法作為獨立的開機鏡像檔載入區。
單位成本與晶片面積效率（Cost-per-Bit Ratio）： NAND 單元面積遠小於 NOR，使得 NAND 在高容量儲存（例如. SSD、eMMC）具備絕對成本優勢，而 NOR 則專注於中小容量的高可靠度領域。
耐用度與壞塊管理機制（Endurance and Bad Block Management）： NOR 具備高原生抹寫次數（10萬次以上）與近乎零壞塊率；NAND 則需額外控晶片處理 Wear Leveling（磨損均衡）與損壞映射。
當我們因為 NAND Flash 的單位成本大幅下降而打算在 MCU 系統中用 eMMC 完全取代 NOR Flash 時，我們是否警覺到「NAND 控制晶片初始化」所需的幾百毫秒延遲，將導致車載儀表或工業安全設備無法滿足快速開機（Instant Boot）的規範
這提醒我們技術選擇不能只看記憶體每 GB 的單價，系統架構師必須綜合評估系統啟動時間需求（Boot Time）、安全等級與防護機制，採用 NOR+NAND 混聯架構，才能兼顧快速啟動與大量儲存雙重需求。
03
為 MCU/SoC 實現 3 大效能躍升
在微控制器（MCU）與系統單晶片（SoC）的設計中，就地執行（XIP, Execute In Place） 是 NOR Flash 最具代表性的核心功能。 XIP 允許中央處理器（CPU）直接透過介面匯流排（例如. SPI/QSPI）從 NOR Flash 中擷取並執行指令，完全跨過了傳統「將程式碼從 Flash 搬移（Shadowing）至內部 SRAM」的繁瑣步驟。這對於追求功耗、微型晶片面積以及微秒級回應的嵌入式裝置與邊緣 AI 終端而言，是決定系統效能與成本結構的關鍵技術。
大幅降低系統 SRAM 需求與晶片成本（SRAM Area Reduction）： 系統無須配置昂貴且佔用晶片面積的大容量 SRAM 來存放程式碼，只需保留少量 SRAM 處理動態變數，降低晶片整體 BOM 成本。
實現極速開機與即時系統響應（Instant Boot Execution）： CPU 在通電瞬間即可直接自 NOR Flash 發送第一個指令位址，實現微秒（µs）級別的系統啟動，對於車載與安全設備至關重要。
顯著優化邊緣裝置運作功耗（Dynamic Power Efficiency）： 減少了大量資料在記憶體匯流排間搬移所產生的動態功耗，極度適合以電池供電的物聯網（IoT）與穿戴式智慧裝置。
CPU 透過 XIP 模式直接從外接 NOR Flash 執行複雜程式碼時，我們是否計算過「Flash 介面頻寬不足」引發的指令擷取等待時間（Instruction Fetch Latency），將如何嚴重拖累 CPU 的運算量？
這指明了外接收發介面的升級方向，軟硬體工程師必須善用 CPU 內建的高速快取（Cache Memory）機制，並將 NOR Flash 介面升級至 Octal SPI，以最大化 XIP 模式下的指令執行效率。
03
為 MCU/SoC 實現 3 大效能躍升
在微控制器（MCU）與系統單晶片（SoC）的設計中，就地執行（XIP, Execute In Place） 是 NOR Flash 最具代表性的核心功能。 XIP 允許中央處理器（CPU）直接透過介面匯流排（例如. SPI/QSPI）從 NOR Flash 中擷取並執行指令，完全跨過了傳統「將程式碼從 Flash 搬移（Shadowing）至內部 SRAM」的繁瑣步驟。這對於追求功耗、微型晶片面積以及微秒級回應的嵌入式裝置與邊緣 AI 終端而言，是決定系統效能與成本結構的關鍵技術。
大幅降低系統 SRAM 需求與晶片成本（SRAM Area Reduction）： 系統無須配置昂貴且佔用晶片面積的大容量 SRAM 來存放程式碼，只需保留少量 SRAM 處理動態變數，降低晶片整體 BOM 成本。
實現極速開機與即時系統響應（Instant Boot Execution）： CPU 在通電瞬間即可直接自 NOR Flash 發送第一個指令位址，實現微秒（µs）級別的系統啟動，對於車載與安全設備至關重要。
顯著優化邊緣裝置運作功耗（Dynamic Power Efficiency）： 減少了大量資料在記憶體匯流排間搬移所產生的動態功耗，極度適合以電池供電的物聯網（IoT）與穿戴式智慧裝置。
CPU 透過 XIP 模式直接從外接 NOR Flash 執行複雜程式碼時，我們是否計算過「Flash 介面頻寬不足」引發的指令擷取等待時間（Instruction Fetch Latency），將如何嚴重拖累 CPU 的運算量？
這指明了外接收發介面的升級方向，軟硬體工程師必須善用 CPU 內建的高速快取（Cache Memory）機制，並將 NOR Flash 介面升級至 Octal SPI，以最大化 XIP 模式下的指令執行效率。
04
3 大 Flash 介面傳輸速率與發展
為了配合高效能 MCU/SoC 與 XIP（就地執行）的需求，NOR Flash 的傳輸介面在過去十年間經歷了技術改變。傳輸介面從早期的單線 Standard SPI（Serial Peripheral Interface），一步步演進至 Quad-SPI（QSPI）以及最新的 Octal SPI（8路傳輸介面）。介面的演進不僅將資料傳輸通道擴展了八倍，更導入了 DDR（雙倍資料速率）模式。
NOR Flash 傳輸介面發展與頻寬比較：
介面類型 (Interface) | 資料線數量 (I/O Pins) | 時脈模式 (Clock Rate) | 最高傳輸頻寬 (Bandwidth) |
|---|---|---|---|
Standard SPI NOR | 1-bit (Single I/O) | SDR (Single Data Rate) | ~ 50 MB/s |
Quad-SPI (QSPI) NOR | 4-bit (Quad I/O) | SDR / DDR Mode | ~ 100 - 150 MB/s |
Octal SPI (OPI) NOR | 8-bit (Octal I/O) | DDR (Double Data Rate) | ~ 300 - 400 MB/s (超高速 XIP) |
Standard SPI NOR 之單線架構與腳位優勢： 採用傳統 4-wire 介面（CS, CLK, MISO, MOSI），具備極低引腳數（Pin Count）與封裝簡單優勢，適合對頻寬要求較低的基礎控制單元。
Quad-SPI (QSPI) NOR 之四通道翻倍傳輸： 將資料線擴充至 4 條（IO0–IO3），支援 SDR 與 DDR 模式，傳輸速率提升 4 倍以上，成為當前主流 MCU 外接 Flash 的標準配置。
Octal SPI (OPI) NOR 之八通道高頻寬極致效能： 採用 8 條資料線並配合 DDR（雙邊沿觸發）技術，頻寬突破 300 MB/s，徹底解決高階繪圖介面（GUI）與即時 XIP 的資料傳輸瓶頸。
為了提升 XIP 效能而將介面由 QSPI 升級至 Octal SPI 時，我們是否評估過 PCB 佈線由 「4 線增加至 8 線」高頻平行等長線時，所產生的電磁干擾（EMI）與訊號完整性（Signal Integrity）挑戰？
這強調了高頻硬體設計的複雜度，硬體設計團隊不能僅關注晶片標稱頻寬，更必須在 PCB 設計階段納入阻抗匹配、端接電阻配置與電源去耦規劃，才能確保 Octal SPI 在高頻運作下的傳輸零失真。
04
3 大 Flash 介面傳輸速率與發展
為了配合高效能 MCU/SoC 與 XIP（就地執行）的需求，NOR Flash 的傳輸介面在過去十年間經歷了技術改變。傳輸介面從早期的單線 Standard SPI（Serial Peripheral Interface），一步步演進至 Quad-SPI（QSPI）以及最新的 Octal SPI（8路傳輸介面）。介面的演進不僅將資料傳輸通道擴展了八倍，更導入了 DDR（雙倍資料速率）模式。
NOR Flash 傳輸介面發展與頻寬比較：
介面類型 (Interface) | 資料線數量 (I/O Pins) | 時脈模式 (Clock Rate) | 最高傳輸頻寬 (Bandwidth) |
|---|---|---|---|
Standard SPI NOR | 1-bit (Single I/O) | SDR (Single Data Rate) | ~ 50 MB/s |
Quad-SPI (QSPI) NOR | 4-bit (Quad I/O) | SDR / DDR Mode | ~ 100 - 150 MB/s |
Octal SPI (OPI) NOR | 8-bit (Octal I/O) | DDR (Double Data Rate) | ~ 300 - 400 MB/s (超高速 XIP) |
Standard SPI NOR 之單線架構與腳位優勢： 採用傳統 4-wire 介面（CS, CLK, MISO, MOSI），具備極低引腳數（Pin Count）與封裝簡單優勢，適合對頻寬要求較低的基礎控制單元。
Quad-SPI (QSPI) NOR 之四通道翻倍傳輸： 將資料線擴充至 4 條（IO0–IO3），支援 SDR 與 DDR 模式，傳輸速率提升 4 倍以上，成為當前主流 MCU 外接 Flash 的標準配置。
Octal SPI (OPI) NOR 之八通道高頻寬極致效能： 採用 8 條資料線並配合 DDR（雙邊沿觸發）技術，頻寬突破 300 MB/s，徹底解決高階繪圖介面（GUI）與即時 XIP 的資料傳輸瓶頸。
為了提升 XIP 效能而將介面由 QSPI 升級至 Octal SPI 時，我們是否評估過 PCB 佈線由 「4 線增加至 8 線」高頻平行等長線時，所產生的電磁干擾（EMI）與訊號完整性（Signal Integrity）挑戰？
這強調了高頻硬體設計的複雜度，硬體設計團隊不能僅關注晶片標稱頻寬，更必須在 PCB 設計階段納入阻抗匹配、端接電阻配置與電源去耦規劃，才能確保 Octal SPI 在高頻運作下的傳輸零失真。
05

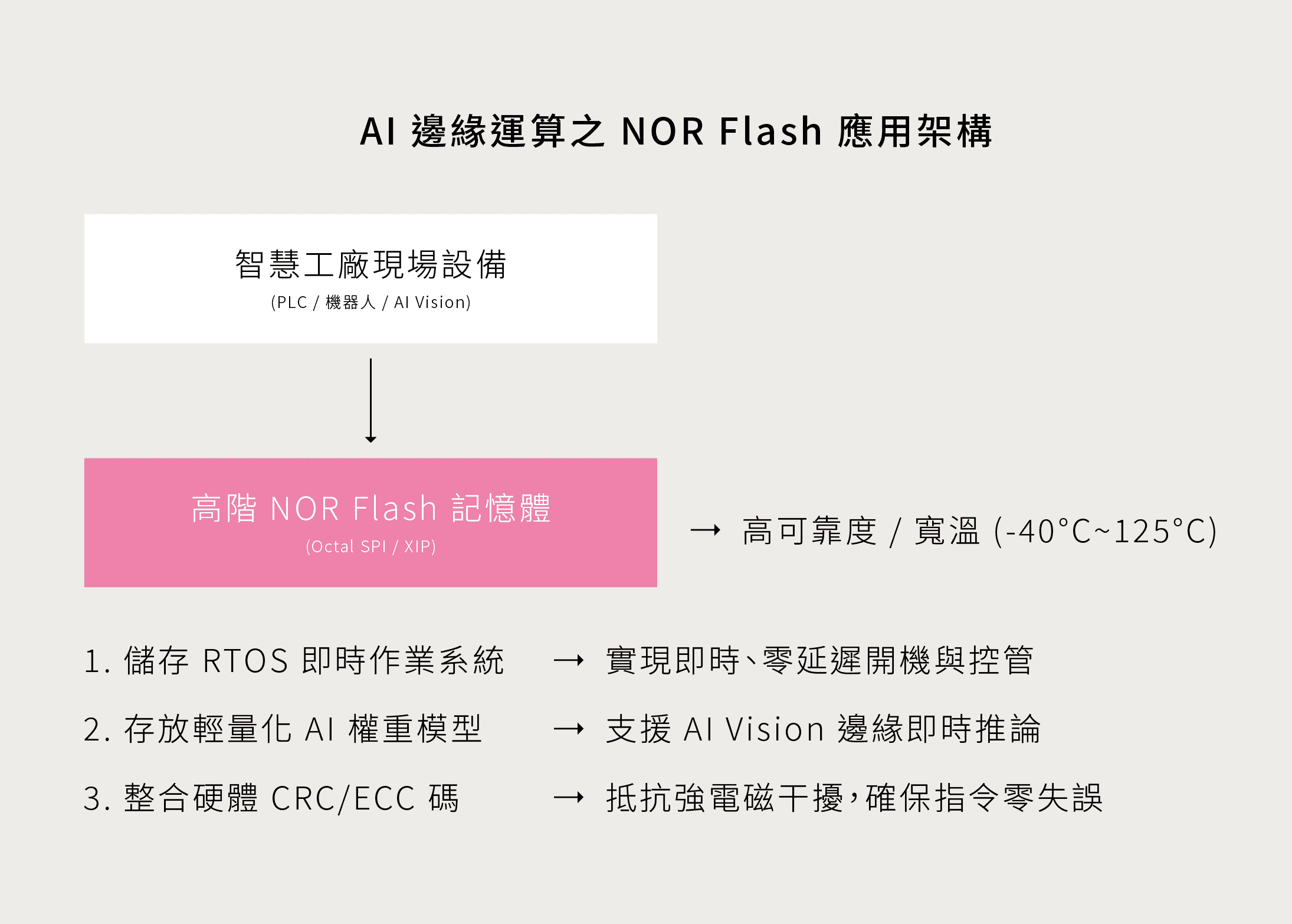

導入高階 NOR Flash 的 3 大場景
在 AI 邊緣運算（Edge AI）的架構中，現場設備如工業 PLC 控制器、自動化機器人與 AI Vision 檢測裝置，必須在極端嚴苛的環境下進行即時決策。在智慧工廠中，NOR Flash 不僅存放著關鍵的即時作業系統（RTOS），更承載著經過量化壓縮的 AI 輕量化推論模型，是確保工業自動化零時差、不斷線的核心要素，也是NOR Flash 從傳統的「靜態程式碼儲存」轉型為「邊緣 AI 核心載體」的關鍵。
即時開機啟動與 RTOS 即時作業系統載入： 智慧工廠中的 PLC 與馬達驅動器要求電源導通即刻運作，NOR Flash 的極速讀取能力確保 RTOS 核心與安全保護機制零延遲啟動。
邊緣 AI 神經網路模型權重（AI Model Weights）之 XIP 存取： 邊緣 AI 視覺模組直接透過高頻寬 NOR Flash 進行權重參數的讀取與推論，節省記憶體搬移時間，大幅提升每秒幀數（FPS）。
抗強電磁干擾（EMI）與工業級寬溫穩定運作： 工業現場充斥高壓電磁雜訊與高溫環境，高階 NOR Flash 具備強大的工業級寬溫（-40°C 至 125°C）運作能力與資料保持力。
當邊緣 AI 模型需要頻繁進行線上增量學習與參數更新時，我們是否考慮過「NOR Flash 較慢」的寫入速度與有限的抹寫次數，是否會成為 AI 模型動態更新的效能瓶頸？
這道出了記憶體特性的限制，軟體架構師應採取「靜態模型權重放在 NOR Flash，動態學習參數放在 FRAM 或 SRAM」的異質記憶體配置，以獲得最佳的系統回應速度與晶片壽命。
05
導入高階 NOR Flash 的 3 大場景
在 AI 邊緣運算（Edge AI）的架構中，現場設備如工業 PLC 控制器、自動化機器人與 AI Vision 檢測裝置，必須在極端嚴苛的環境下進行即時決策。在智慧工廠中，NOR Flash 不僅存放著關鍵的即時作業系統（RTOS），更承載著經過量化壓縮的 AI 輕量化推論模型，是確保工業自動化零時差、不斷線的核心要素，也是NOR Flash 從傳統的「靜態程式碼儲存」轉型為「邊緣 AI 核心載體」的關鍵。
即時開機啟動與 RTOS 即時作業系統載入： 智慧工廠中的 PLC 與馬達驅動器要求電源導通即刻運作，NOR Flash 的極速讀取能力確保 RTOS 核心與安全保護機制零延遲啟動。
邊緣 AI 神經網路模型權重（AI Model Weights）之 XIP 存取： 邊緣 AI 視覺模組直接透過高頻寬 NOR Flash 進行權重參數的讀取與推論，節省記憶體搬移時間，大幅提升每秒幀數（FPS）。
抗強電磁干擾（EMI）與工業級寬溫穩定運作： 工業現場充斥高壓電磁雜訊與高溫環境，高階 NOR Flash 具備強大的工業級寬溫（-40°C 至 125°C）運作能力與資料保持力。
當邊緣 AI 模型需要頻繁進行線上增量學習與參數更新時，我們是否考慮過「NOR Flash 較慢」的寫入速度與有限的抹寫次數，是否會成為 AI 模型動態更新的效能瓶頸？
這道出了記憶體特性的限制，軟體架構師應採取「靜態模型權重放在 NOR Flash，動態學習參數放在 FRAM 或 SRAM」的異質記憶體配置，以獲得最佳的系統回應速度與晶片壽命。
06
車用 NOR Flash 供應鏈 3 大龍頭
隨著車用電子（Automotive）與電動車市場的爆發，車用 NOR Flash 已成為各大半導體記憶體巨頭爭相布局的高毛利藍海。評估 NOR Flash 市場不能僅看價格，更必須深入分析各大廠商在車規驗證（AEC-Q100）、高頻寬介面技術與安全防護機制 上的差異。我們整理了華邦電（Winbond）、旺宏（Macronix）與英飛凌（Infineon）三大國際龍頭的技術核心與競爭態勢。
車用 NOR Flash 三大龍頭技術佈局：
廠商名稱 | 核心介面與技術亮點 | 車用與安全認證標籤 | 重點目標應用市場 |
|---|---|---|---|
華邦電子 (Winbond) | Octal SPI, Trustme® 安全元件 | AEC-Q100 Grade 1/0, ISO 26262 | ADAS 相機、儀表板、IoT 安全節點 |
旺宏電子 (Macronix) | ArmorFlash®, 3D NOR 技術 | AEC-Q100, ISO 26262 ASIL-DReady | 高階車載資訊娛樂 (IVI)、智慧座艙 |
英飛凌 (Infineon) | SEMper™ Flash 架構, HyperBus™ | ISO 26262 ASIL-B/D, AEC-Q100 | 車身控制 (BCM)、車載網關、安全系統 |
華邦電子（Winbond）之高頻寬 Octal SPI 與安全加密記憶體佈局： 主打低功耗與高傳輸速率，推出安全認證 Flash（Trustme® 系列），攻占 ADAS 影像感測器與車用控制模組。
旺宏電子（Macronix）之 ArmorFlash® 與 3D NOR 前瞻技術： 著重於高容量與最高等級車規要求，發表 ArmorFlash® 提供實體防竄改功能，並積極投入 3D NOR 開發以突破容量瓶頸。
英飛凌（Infineon）之 SEMper™ Flash 智慧型架構與功能安全： 整合嵌入式 Arm® Cortex-M0 核心，直接在 Flash 內部進行 ECC 與安全監控，專為車用 ASIL-D 最高安全等級系統設計。
當全球汽車供應鏈面臨地緣政治與產能配置風險時，車載 Tier 1 供應商該如何評估「各家廠商專有介面（例如. HyperBus vs. 標準 Octal SPI）」所帶來的二次開發成本與單一供應商（Single Source）鎖定風險？
車用系統架構師在設計初期，應優先考慮具備 JEDEC 標準相容性的介面規範，並建立雙軌供應商（Dual Sourcing）驗證機制，以確保長期量產的料源安全。
06
車用 NOR Flash 供應鏈 3 大龍頭
隨著車用電子（Automotive）與電動車市場的爆發，車用 NOR Flash 已成為各大半導體記憶體巨頭爭相布局的高毛利藍海。評估 NOR Flash 市場不能僅看價格，更必須深入分析各大廠商在車規驗證（AEC-Q100）、高頻寬介面技術與安全防護機制 上的差異。我們整理了華邦電（Winbond）、旺宏（Macronix）與英飛凌（Infineon）三大國際龍頭的技術核心與競爭態勢。
車用 NOR Flash 三大龍頭技術佈局：
廠商名稱 | 核心介面與技術亮點 | 車用與安全認證標籤 | 重點目標應用市場 |
|---|---|---|---|
華邦電子 (Winbond) | Octal SPI, Trustme® 安全元件 | AEC-Q100 Grade 1/0, ISO 26262 | ADAS 相機、儀表板、IoT 安全節點 |
旺宏電子 (Macronix) | ArmorFlash®, 3D NOR 技術 | AEC-Q100, ISO 26262 ASIL-DReady | 高階車載資訊娛樂 (IVI)、智慧座艙 |
英飛凌 (Infineon) | SEMper™ Flash 架構, HyperBus™ | ISO 26262 ASIL-B/D, AEC-Q100 | 車身控制 (BCM)、車載網關、安全系統 |
華邦電子（Winbond）之高頻寬 Octal SPI 與安全加密記憶體佈局： 主打低功耗與高傳輸速率，推出安全認證 Flash（Trustme® 系列），攻占 ADAS 影像感測器與車用控制模組。
旺宏電子（Macronix）之 ArmorFlash® 與 3D NOR 前瞻技術： 著重於高容量與最高等級車規要求，發表 ArmorFlash® 提供實體防竄改功能，並積極投入 3D NOR 開發以突破容量瓶頸。
英飛凌（Infineon）之 SEMper™ Flash 智慧型架構與功能安全： 整合嵌入式 Arm® Cortex-M0 核心，直接在 Flash 內部進行 ECC 與安全監控，專為車用 ASIL-D 最高安全等級系統設計。
當全球汽車供應鏈面臨地緣政治與產能配置風險時，車載 Tier 1 供應商該如何評估「各家廠商專有介面（例如. HyperBus vs. 標準 Octal SPI）」所帶來的二次開發成本與單一供應商（Single Source）鎖定風險？
車用系統架構師在設計初期，應優先考慮具備 JEDEC 標準相容性的介面規範，並建立雙軌供應商（Dual Sourcing）驗證機制，以確保長期量產的料源安全。
07

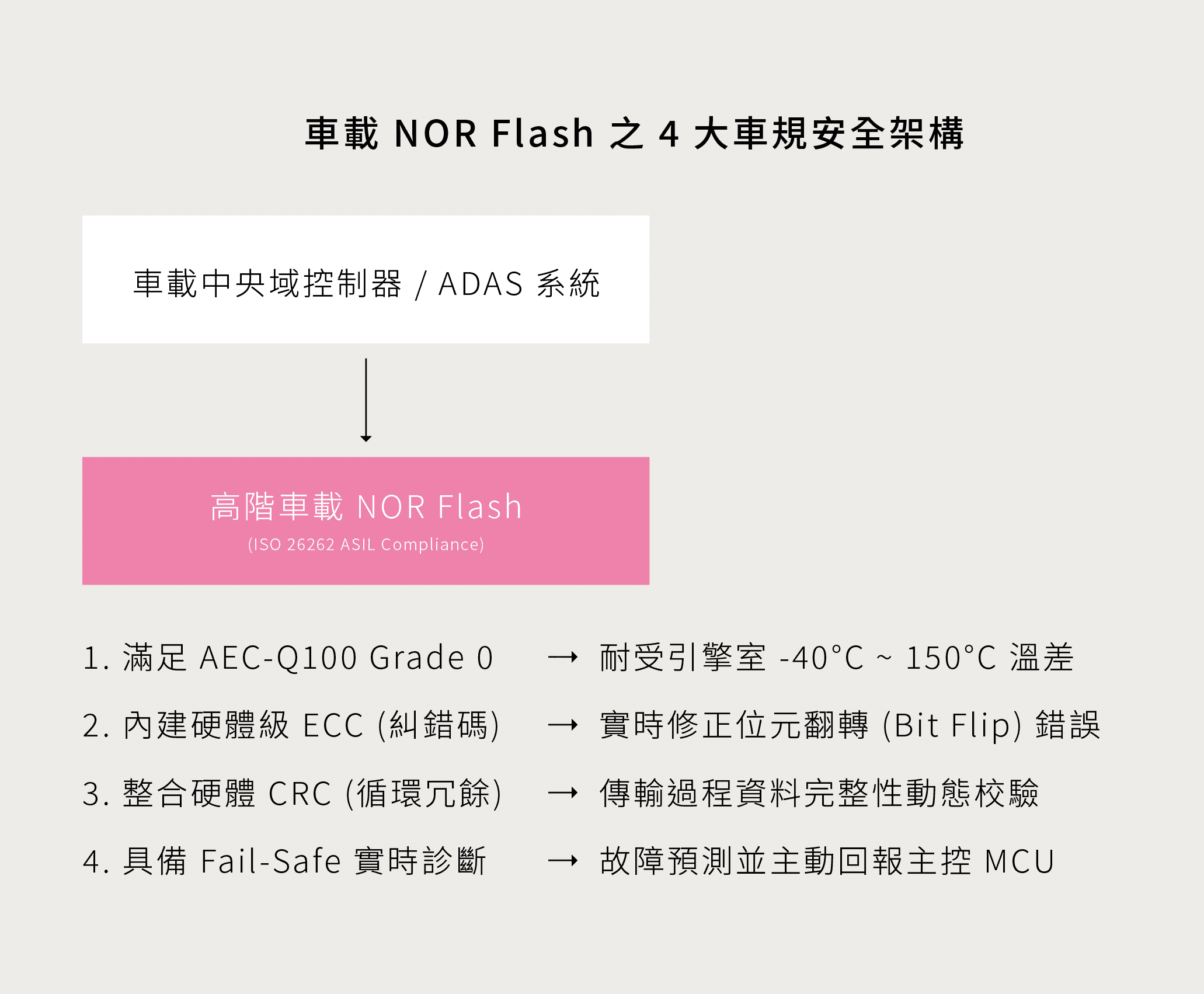

車用電子導入 NOR Flash 的規範
汽車電子對於半導體元件的可靠度要求遠高於消費性產品，任何一顆記憶體出錯都可能引發嚴重的行車安全事故。車用電子研發團隊、品保主管與 ISO 26262 功能安全工程師，必須清楚高階 NOR Flash 如何滿足 AEC-Q100 Grade 0（-40°C ~ 150°C） 環境規範，並協助整車系統達成 ASIL-B 乃至 ASIL-D 的功能安全等級。我們將詳細解構 NOR Flash 如何透過硬體級防護，保障抬頭顯示器（HUD）、數字儀表板與 ADAS 系統的絕對穩定。
AEC-Q100 Grade 0 嚴苛車規寬溫認證： 記憶體晶片能長期承受 -40°C 至 150°C 的環境溫度變化，即使安裝於高熱的汽車引擎室或頭燈模組中依然維持穩定運作。
內建硬體級 ECC（Error Correction Code）即時糾錯： 晶片內部整合單位元糾錯與雙位元檢錯（SECDED）邏輯，自動修復因中子輻射或高溫引起的位元翻轉（Bit Flip）。
CRC（Cyclic Redundancy Check）匯流排資料完整性檢查： 在記憶體與 MCU 之間的高速傳輸過程中，透過 CRC 算術校驗碼確保傳輸資料未受車輛強電磁干擾（EMI）竄改。
符合 ISO 26262 ASIL 功能安全與即時診斷機制（Safe Diagnostic）： 內建自我檢測（BIST）與安全狀態回報功能，當記憶體出現老化或潛在故障時，能即時通知主控晶片採取安全應變策略。
當 ADAS 系統要求車載攝影機在啟動後 500 毫秒內必須顯示後視畫面時，我們是否驗證過「NOR Flash 啟動時間」與 「ISO 26262 功能安全 Self-Test 檢測時間」相加後，是否仍能符合法規的閾值？」
韌體團隊應優化開機自我檢測演算法，將不影響安全啟動的繁重校驗轉為背景非同步執行，以在滿足車規安全規範的前提下達到快速開機。
07
車用電子導入 NOR Flash 的規範
汽車電子對於半導體元件的可靠度要求遠高於消費性產品，任何一顆記憶體出錯都可能引發嚴重的行車安全事故。車用電子研發團隊、品保主管與 ISO 26262 功能安全工程師，必須清楚高階 NOR Flash 如何滿足 AEC-Q100 Grade 0（-40°C ~ 150°C） 環境規範，並協助整車系統達成 ASIL-B 乃至 ASIL-D 的功能安全等級。我們將詳細解構 NOR Flash 如何透過硬體級防護，保障抬頭顯示器（HUD）、數字儀表板與 ADAS 系統的絕對穩定。
AEC-Q100 Grade 0 嚴苛車規寬溫認證： 記憶體晶片能長期承受 -40°C 至 150°C 的環境溫度變化，即使安裝於高熱的汽車引擎室或頭燈模組中依然維持穩定運作。
內建硬體級 ECC（Error Correction Code）即時糾錯： 晶片內部整合單位元糾錯與雙位元檢錯（SECDED）邏輯，自動修復因中子輻射或高溫引起的位元翻轉（Bit Flip）。
CRC（Cyclic Redundancy Check）匯流排資料完整性檢查： 在記憶體與 MCU 之間的高速傳輸過程中，透過 CRC 算術校驗碼確保傳輸資料未受車輛強電磁干擾（EMI）竄改。
符合 ISO 26262 ASIL 功能安全與即時診斷機制（Safe Diagnostic）： 內建自我檢測（BIST）與安全狀態回報功能，當記憶體出現老化或潛在故障時，能即時通知主控晶片採取安全應變策略。
當 ADAS 系統要求車載攝影機在啟動後 500 毫秒內必須顯示後視畫面時，我們是否驗證過「NOR Flash 啟動時間」與 「ISO 26262 功能安全 Self-Test 檢測時間」相加後，是否仍能符合法規的閾值？」
韌體團隊應優化開機自我檢測演算法，將不影響安全啟動的繁重校驗轉為背景非同步執行，以在滿足車規安全規範的前提下達到快速開機。
08
車載 OTA 的安全更新機制
隨著軟體定義汽車（SDV, Software-Defined Vehicle）的普及，車載 OTA（Over-The-Air）空中升級已成為車廠更新韌體與修復安全漏洞的標準配置。然而，如果在 OTA 升級過程中發生突然斷電、訊號中斷或惡意攻擊，可能導致車輛「變磚」甚至引發事故。 而 NOR Flash 透過 雙區塊（Dual-Bank）架構與安全機制，實現零風險、無感（Seamless）且具備防變磚能力（A/B Bank Rollback）的軟體升級。
雙區塊架構（Dual-Bank Architecture）之背景寫入： 將記憶體分為獨立的兩個 Bank，當系統在 Bank A 執行程式時，OTA 升級包能在背景直接寫入 Bank B，完全不影響車輛當下的正常駕駛運作。
自動防變磚安全回滾機制（A/B Bank Rollback Protection）： 當更新中途發生斷電或金鑰校驗失敗時，開機引導程式（Bootloader）會自動保留原 Bank A 的舊版韌體開機，確保系統 100% 可用。

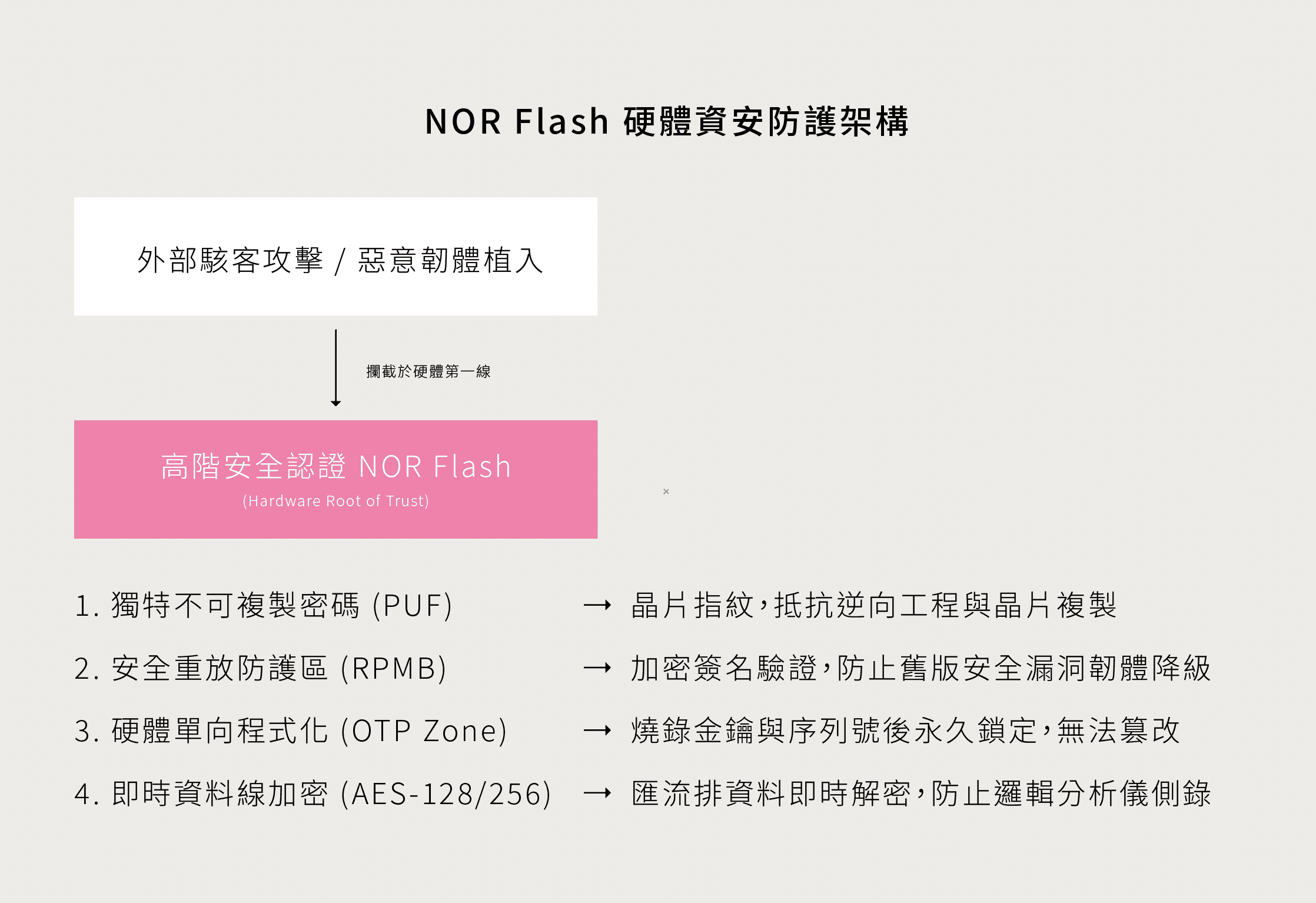

安全金鑰與加密簽名驗證（Hardware Root of Trust）： 結合 NOR Flash 內建的硬體安全保護區（Replay Protected Memory Block, RPMB），對 OTA 升級包進行數位簽名校驗，防止惡意韌體植入。
靜態與動態區塊寫入保護（Block Protection）： 透過硬體 WP# 引腳與內部暫存器設定，將存放 Key 及核心 Bootloader 的區塊進行永久鎖定，防止 OTA 過程中誤抹除關鍵引導碼。
當車輛 ECU 的韌體體積因功能增加而急劇膨脹時，我們是否計算過「採用 Dual-Bank 方案」意味著記憶體容量必須翻倍，這對整車 BOM 成本所帶來的衝擊該如何透過壓縮演算法進行抵銷？
韌體團隊可導入高壓縮比的增量升級（Differential OTA）技術，只針對變更的程式碼區塊進行更新，從而在有限的 NOR Flash 容量下實現高效且安全的雙區塊備份升級。
08
車載 OTA 的安全更新機制
隨著軟體定義汽車（SDV, Software-Defined Vehicle）的普及，車載 OTA（Over-The-Air）空中升級已成為車廠更新韌體與修復安全漏洞的標準配置。然而，如果在 OTA 升級過程中發生突然斷電、訊號中斷或惡意攻擊，可能導致車輛「變磚」甚至引發事故。 而 NOR Flash 透過 雙區塊（Dual-Bank）架構與安全機制，實現零風險、無感（Seamless）且具備防變磚能力（A/B Bank Rollback）的軟體升級。
雙區塊架構（Dual-Bank Architecture）之背景寫入： 將記憶體分為獨立的兩個 Bank，當系統在 Bank A 執行程式時，OTA 升級包能在背景直接寫入 Bank B，完全不影響車輛當下的正常駕駛運作。
自動防變磚安全回滾機制（A/B Bank Rollback Protection）： 當更新中途發生斷電或金鑰校驗失敗時，開機引導程式（Bootloader）會自動保留原 Bank A 的舊版韌體開機，確保系統 100% 可用。
安全金鑰與加密簽名驗證（Hardware Root of Trust）： 結合 NOR Flash 內建的硬體安全保護區（Replay Protected Memory Block, RPMB），對 OTA 升級包進行數位簽名校驗，防止惡意韌體植入。
靜態與動態區塊寫入保護（Block Protection）： 透過硬體 WP# 引腳與內部暫存器設定，將存放 Key 及核心 Bootloader 的區塊進行永久鎖定，防止 OTA 過程中誤抹除關鍵引導碼。
當車輛 ECU 的韌體體積因功能增加而急劇膨脹時，我們是否計算過「採用 Dual-Bank 方案」意味著記憶體容量必須翻倍，這對整車 BOM 成本所帶來的衝擊該如何透過壓縮演算法進行抵銷？
韌體團隊可導入高壓縮比的增量升級（Differential OTA）技術，只針對變更的程式碼區塊進行更新，從而在有限的 NOR Flash 容量下實現高效且安全的雙區塊備份升級。
09

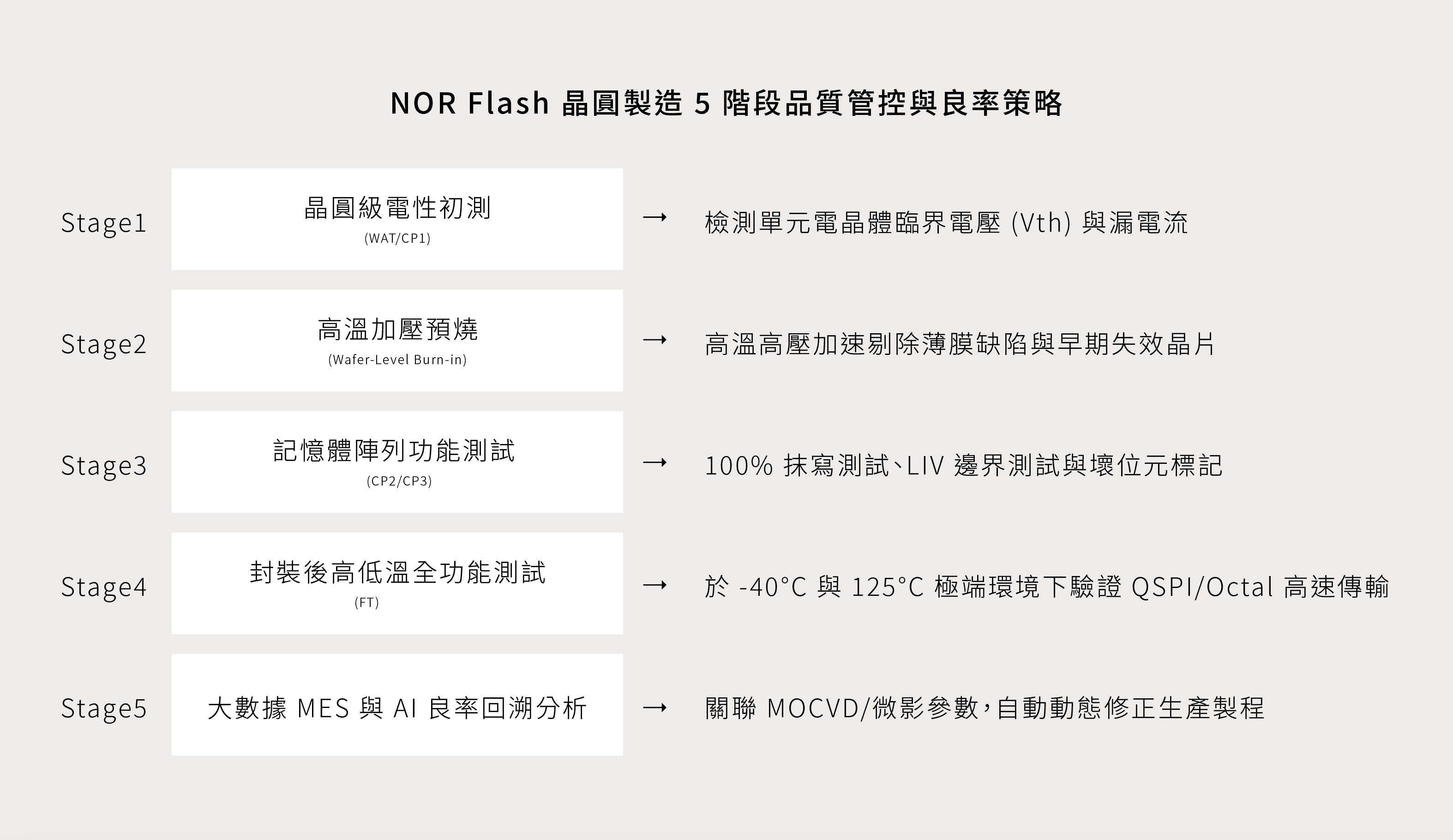

5 階段晶圓級測試與高溫預燒
NOR Flash 的晶圓製造過程相當精密，涉及高電壓電晶體製造與高密度的記憶體陣列寫入。為了確保提供給車用與工業客戶的晶片達到「零缺陷（Zero Defect）」的標準，半導體製造廠必須建立一套極度嚴密的全流程品質控制體系。對於半導體製造工程師、封裝測試團隊與晶片品質管理高層而言，掌握 5 階段晶圓級測試與高溫預燒（Wafer-Level Burn-in）策略，能有效剔除早期失效（Infant Mortality）晶片，確保出廠產品具備 10 年以上的資料保存能力。
第一階段：晶圓接受測試（WAT）與初步電性篩檢。 在晶圓完成前段製程後，測量測試鍵（Test Key）的電晶體特性，確保浮柵氧化層厚度與臨界電壓符合規範。
第二階段：晶圓級高溫加壓預燒（Wafer-Level Burn-in, WLBI）。 將整片晶圓置於高溫（125°C ~ 150°C）環境並施加超越正常運作的應力電壓，加速誘發並剔除潛在的晶格與絕緣層缺陷。
第三階段：全陣列抹寫與臨界邊界測試（CP Testing）。 對所有記憶體 Cell 進行多次 Write/Erase 循環，並測試讀取電壓邊界（Margin Test），篩選出電荷保有力不佳的弱單元。
第四階段：封裝後高低溫環境功能測試（Final Test, FT）。晶片封裝完成後，於 -40°C 與 125°C 下進行高頻 Octal SPI/QSPI 讀寫測試，確保頻寬與時序（Timing）符合車規要求。
第五階段：結合 MES 數據庫與 AI 良率異常追溯。 將每一顆晶片的測試數據上傳 MES，透過 AI 大數據模型關聯黃光微影與蝕刻參數，即時優化前段晶圓廠的生產參數。
Wafer-Level Burn-in 測試顯示某批次 NOR Flash 晶圓的「早期失效率低於標準，但高溫資料保存（Data Retention）測試卻出現微量退化」時，我們是否有能力追溯至晶圓清洗製程中的微量化學殘留引起的氧化層品質瑕疵？」
品質追溯體系非常重要，記憶體製造商必須建立從「砂子到封裝晶片」的全鏈條品質數位雙生（Digital Twin），將材料分析與長期老化測試資料整合，才能在車用與工業高階市場建立起品牌信任。
09
5 階段晶圓級測試與高溫預燒
NOR Flash 的晶圓製造過程相當精密，涉及高電壓電晶體製造與高密度的記憶體陣列寫入。為了確保提供給車用與工業客戶的晶片達到「零缺陷（Zero Defect）」的標準，半導體製造廠必須建立一套極度嚴密的全流程品質控制體系。對於半導體製造工程師、封裝測試團隊與晶片品質管理高層而言，掌握 5 階段晶圓級測試與高溫預燒（Wafer-Level Burn-in）策略，能有效剔除早期失效（Infant Mortality）晶片，確保出廠產品具備 10 年以上的資料保存能力。
第一階段：晶圓接受測試（WAT）與初步電性篩檢。 在晶圓完成前段製程後，測量測試鍵（Test Key）的電晶體特性，確保浮柵氧化層厚度與臨界電壓符合規範。
第二階段：晶圓級高溫加壓預燒（Wafer-Level Burn-in, WLBI）。 將整片晶圓置於高溫（125°C ~ 150°C）環境並施加超越正常運作的應力電壓，加速誘發並剔除潛在的晶格與絕緣層缺陷。
第三階段：全陣列抹寫與臨界邊界測試（CP Testing）。 對所有記憶體 Cell 進行多次 Write/Erase 循環，並測試讀取電壓邊界（Margin Test），篩選出電荷保有力不佳的弱單元。
第四階段：封裝後高低溫環境功能測試（Final Test, FT）。晶片封裝完成後，於 -40°C 與 125°C 下進行高頻 Octal SPI/QSPI 讀寫測試，確保頻寬與時序（Timing）符合車規要求。
第五階段：結合 MES 數據庫與 AI 良率異常追溯。 將每一顆晶片的測試數據上傳 MES，透過 AI 大數據模型關聯黃光微影與蝕刻參數，即時優化前段晶圓廠的生產參數。
Wafer-Level Burn-in 測試顯示某批次 NOR Flash 晶圓的「早期失效率低於標準，但高溫資料保存（Data Retention）測試卻出現微量退化」時，我們是否有能力追溯至晶圓清洗製程中的微量化學殘留引起的氧化層品質瑕疵？」
品質追溯體系非常重要，記憶體製造商必須建立從「砂子到封裝晶片」的全鏈條品質數位雙生（Digital Twin），將材料分析與長期老化測試資料整合，才能在車用與工業高階市場建立起品牌信任。
10
建構高安全性嵌入式系統機制
隨著物聯網（IoT）裝置與車載網關頻繁連網，針對嵌入式系統的駭客攻擊（例如. 韌體篡改、側通道攻擊與逆向工程）呈指數級增加。傳統靠 CPU 軟體層面的加密防護不足以抵禦硬體級別的實體攻擊。如今，高階 NOR Flash 從記憶體端提供 硬體級信任根（Root of Trust），透過硬體加密區塊、實體防竄改與安全開機機制，建立起無法被破壞的系統防禦。
實體不可複製功能（PUF, Physical Unclonable Function）： 利用半導體製造過程中微小的隨機物理差異產生獨一無二的「晶片指紋」，作為金鑰生成基礎，徹底免疫逆向工程。
重放防護區塊（RPMB, Replay Protected Memory Block）： 透過 MAC（訊息鑑別碼）與單調計數器（Monotonic Counter），確保該區域資料僅能被授權金鑰寫入，防止攻擊者進行降級攻擊（Rollback Attack）。
一次性寫入區域（OTP, One-Time Programmable Zone）： 提供獨立的 OTP 記憶體空間，用於燒錄設備身分證書、金鑰與根引導碼，寫入後透過硬體熔絲（Fuse）鎖定，永久無法被修改。
匯流排即時解密引擎（On-the-Fly Bus Decryption）： 內建 AES-128/256 硬體解密模組，記憶體內部儲存的均為密文，僅在透過 SPI 匯流排輸出至 CPU 的瞬間進行即時解密，防止邏輯分析儀竊聽。
在系統中導入了具備高規格安全認證的 NOR Flash 後，我們是否評估過「金鑰生命週期管理（Key Lifecycle Management）」在工廠燒錄與售後維修階段的流程漏洞，是否會讓硬體安全防線形同虛設？
這提醒決策者資安是包含流程的整體工程，企業必須將安全 NOR Flash 的選擇，與工廠端 HSM（硬體安全模組）金鑰注入流程以及雲端 PKI 憑證體系進行全面對接，打造從晶片、生產到雲端的端到端（End-to-End）完整安全生態系。
10
建構高安全性嵌入式系統機制
隨著物聯網（IoT）裝置與車載網關頻繁連網，針對嵌入式系統的駭客攻擊（例如. 韌體篡改、側通道攻擊與逆向工程）呈指數級增加。傳統靠 CPU 軟體層面的加密防護不足以抵禦硬體級別的實體攻擊。如今，高階 NOR Flash 從記憶體端提供 硬體級信任根（Root of Trust），透過硬體加密區塊、實體防竄改與安全開機機制，建立起無法被破壞的系統防禦。
實體不可複製功能（PUF, Physical Unclonable Function）： 利用半導體製造過程中微小的隨機物理差異產生獨一無二的「晶片指紋」，作為金鑰生成基礎，徹底免疫逆向工程。
重放防護區塊（RPMB, Replay Protected Memory Block）： 透過 MAC（訊息鑑別碼）與單調計數器（Monotonic Counter），確保該區域資料僅能被授權金鑰寫入，防止攻擊者進行降級攻擊（Rollback Attack）。
一次性寫入區域（OTP, One-Time Programmable Zone）： 提供獨立的 OTP 記憶體空間，用於燒錄設備身分證書、金鑰與根引導碼，寫入後透過硬體熔絲（Fuse）鎖定，永久無法被修改。
匯流排即時解密引擎（On-the-Fly Bus Decryption）： 內建 AES-128/256 硬體解密模組，記憶體內部儲存的均為密文，僅在透過 SPI 匯流排輸出至 CPU 的瞬間進行即時解密，防止邏輯分析儀竊聽。
在系統中導入了具備高規格安全認證的 NOR Flash 後，我們是否評估過「金鑰生命週期管理（Key Lifecycle Management）」在工廠燒錄與售後維修階段的流程漏洞，是否會讓硬體安全防線形同虛設？
這提醒決策者資安是包含流程的整體工程，企業必須將安全 NOR Flash 的選擇，與工廠端 HSM（硬體安全模組）金鑰注入流程以及雲端 PKI 憑證體系進行全面對接，打造從晶片、生產到雲端的端到端（End-to-End）完整安全生態系。
分享文章
製造問與答
製造問與答
01
如何優化 NOR Flash 韌體燒錄流程，防止燒錄站點成為產能瓶頸？
我們會將標準訂為「導入高吞吐量機外離線自動化燒錄（Offline Automated Programming）」與 「Gang Programming」。線上下載（In-System Programming）拖慢 SMT UPH。比較好的做法是轉向離線自動化燒錄機台，搭配一對多（1-to-64+）高速平行燒錄壓座；並於 SMT 前段將燒錄完成的 NOR Flash 打捲（Tape & Reel）直接上料，徹底消滅線下下載延遲。
01
如何優化 NOR Flash 韌體燒錄流程，防止燒錄站點成為產能瓶頸？
我們會將標準訂為「導入高吞吐量機外離線自動化燒錄（Offline Automated Programming）」與 「Gang Programming」。線上下載（In-System Programming）拖慢 SMT UPH。比較好的做法是轉向離線自動化燒錄機台，搭配一對多（1-to-64+）高速平行燒錄壓座；並於 SMT 前段將燒錄完成的 NOR Flash 打捲（Tape & Reel）直接上料，徹底消滅線下下載延遲。
02
如何加強 IQC 與篩檢，防止不良品導致 SMT 後段重工？
我們認為關鍵在於 「IC 晶片自動化功能測試（ATE/FT）」與「邊緣內存區塊 Bad Block 預先篩檢」。只做外觀 IQC 無法發現矽晶圓內部的位元翻轉。根據過往的經驗，應要求原廠或導入自動化 ATE 設備，對讀寫速度、高低壓（Vcc Margin）及 Sector Erasure 進行全檢，將瑕疵 IC 在 SMT 上板前 100% 封殺。
02
如何加強 IQC 與篩檢，防止不良品導致 SMT 後段重工？
我們認為關鍵在於 「IC 晶片自動化功能測試（ATE/FT）」與「邊緣內存區塊 Bad Block 預先篩檢」。只做外觀 IQC 無法發現矽晶圓內部的位元翻轉。根據過往的經驗，應要求原廠或導入自動化 ATE 設備，對讀寫速度、高低壓（Vcc Margin）及 Sector Erasure 進行全檢，將瑕疵 IC 在 SMT 上板前 100% 封殺。
03
如何確保 NOR Flash 在極端環境下長時間不發生韌體流失？
高溫容易引發浮閘電荷洩漏。比較好的做法是選用 125℃/150℃ 耐溫等級與 20 年 Retention 規格元件；硬體設計端將 WP# 與 Hold# 腳位硬性上拉，並於韌體啟用 Block Protect 暫存器鎖定，防止電壓突波或異常跳電導致 Code 毀損。
03
如何確保 NOR Flash 在極端環境下長時間不發生韌體流失？
高溫容易引發浮閘電荷洩漏。比較好的做法是選用 125℃/150℃ 耐溫等級與 20 年 Retention 規格元件；硬體設計端將 WP# 與 Hold# 腳位硬性上拉，並於韌體啟用 Block Protect 暫存器鎖定，防止電壓突波或異常跳電導致 Code 毀損。
04
如何評估新一代高腳位/微型封裝（如 WSON/USON）的 SMT 直通良率？
我們的解決方法為 「鋼板（Stencil）開孔優化、SPI 錫量控管」與「 3D AXI 空洞（Void）分析」。無引腳封裝底下焊盤極易發生空焊或短路。在過去的電子製造轉型實踐中，我們強調應採用階梯式（Step-up）鋼板與奈米塗層精準控制錫膏；搭配 3D AXI 實時過帳底座焊點的空洞率（Void <15%），確保 FPY 達到 99.9% 以上。
04
如何評估新一代高腳位/微型封裝（如 WSON/USON）的 SMT 直通良率？
我們的解決方法為 「鋼板（Stencil）開孔優化、SPI 錫量控管」與「 3D AXI 空洞（Void）分析」。無引腳封裝底下焊盤極易發生空焊或短路。在過去的電子製造轉型實踐中，我們強調應採用階梯式（Step-up）鋼板與奈米塗層精準控制錫膏；搭配 3D AXI 實時過帳底座焊點的空洞率（Void <15%），確保 FPY 達到 99.9% 以上。
05
如何建立 NOR Flash 替代料庫，防止單一供應商缺料導致停工？
我們的標準在於 「JEDEC SFDP 規範相容性認證」與「韌體動態 SPI Driver 架構」。硬換料常因指令集不同引發系統崩潰。高階研發團隊應選用支援 SFDP（串列閃存可解析參數）的晶片；並在韌體中撰寫通用型 SPI Driver，自動讀取 JEDEC ID 並動態匹配指令集與 Sector Size，實現硬體與韌體雙重的「無縫替代（Pin-to-Pin Drop-in Replacement）」。
05
如何建立 NOR Flash 替代料庫，防止單一供應商缺料導致停工？
我們的標準在於 「JEDEC SFDP 規範相容性認證」與「韌體動態 SPI Driver 架構」。硬換料常因指令集不同引發系統崩潰。高階研發團隊應選用支援 SFDP（串列閃存可解析參數）的晶片；並在韌體中撰寫通用型 SPI Driver，自動讀取 JEDEC ID 並動態匹配指令集與 Sector Size，實現硬體與韌體雙重的「無縫替代（Pin-to-Pin Drop-in Replacement）」。
製造業的朋友們，我們誠摯邀請您一同建立需求，請您提出問題，我們將安排專業的顧問為您解答。
