前言：
微流道（Microchannel）是指尺寸縮小到微米尺度的微小流體通道，通常用來讓液體或氣體在狹小通道中流動, 傳熱, 混合或進行反應。
它是微流體（Microfluidics）的核心結構，也廣泛應用於半導體散熱、AI、GPU 液冷、 Lab-on-a-Chip、生醫檢測、微型熱交換器與微反應器。由於微流道具有很高的表面積和體積比，可以在很小的空間內快速交換熱量，因此近年特別受到高功率 AI 晶片與先進封裝散熱技術重視。
作者：
製造新觀點
閱讀時間：
33 分鐘
更新日期：
2026 年 9 月 6 日
01
微流道的核心機制與特性
微流道（Microchannel）是指特徵尺寸介於 1 微米至 1 毫米之間的封閉流體通道。當流體流經如此微小的幾何結構時，表面張力與黏滯力將超越慣性力成為主導因素。在半導體與先進散熱領域，了解微流道的核心物理機制，能讓熱傳與封裝工程師精準掌控微米尺度下的熱質傳遞現象。當我們掌握低雷諾數（Reynolds Number）下的強制層流（Laminar Flow）行為、哈根-泊肅葉定律下的壓降（Pressure Drop）與流量（Flow Rate）動態平衡、巨大比表面積帶來的超高熱傳係數，以及微邊界層發展特性的四大核心機制，能設計高效能微流道散熱器（MCHS）並避免泵浦過載與局部熱點（Hotspots）的理論基礎。
微流道與傳統流道之物理特性比較：
維度 | 傳統流道 (Conventional Channel) | 微流道 (Microchannel) | 核心影響 |
|---|---|---|---|
通道特徵 | >3mm | 1 μm~1mm | 尺度縮小致使表面積與體積比呈指數級暴增。 |
比表面積 (A/V) | 低 | 高（提升數百倍） | 散熱與熱交換效率顯著提升。 |
流動狀態 | 易產生湍流/紊流 (Turbulent) | 以層流 (Laminar Flow) 為主 | 雷諾數（Re）低，流體混合主要依賴分子擴散。 |
熱傳導係數 | 一般 | 高 | 適用於 AI 伺服器 TDP > 1000W 晶片散熱。 |
流體阻力與壓降 | 低壓降 | 高壓降 | 對泵浦（Pump）推力與系統耐壓要求大幅提升。 |
低雷諾數（Reynolds Number, Re）與穩定層流（Laminar Flow）： 微流道內 Re 通常遠低於 2300，流體呈無混亂漩渦的平行層流，流場高度可預測且易於數學建模。
流量（Flow Rate）與壓降（Pressure Drop）的四次方反比關係： 根據流體力學，通道當量直徑縮小時流阻劇增，如何在限制壓降的前提下維持足夠 Flow Rate 是設計核心。
巨大比表面積（Surface Area-to-Volume Ratio）與熱傳增強： 微米級通道提高了流體與固體壁面的接觸面積，將熱阻（Thermal Resistance）降至傳統水冷的數分之一。
超薄熱邊界層（Thermal Boundary Layer）的持續發展： 微流道短通道效應能打斷熱邊界層發展，持續維持高局部熱傳係數。
當我們為了追求極致散熱而盲目縮小微流道尺寸時，我們的系統泵浦（Pump）與密封結構真的能承受因壓降劇增帶來的巨大壓力嗎？
許多團隊過度聚焦於熱阻的降低，卻忽視了流體壓降對系統功耗與可靠性的反彈，所以我們應專注「熱-流-固（Thermal-Fluid-Solid）多物理場耦合優化」，思考如何透過流道形狀的改變（例如. 微結構擾流、分岐流道）在最小壓降懲罰下達成最大的熱交換效率，實現真正可落地的微流道散熱方案。
01
微流道的核心機制與特性
微流道（Microchannel）是指特徵尺寸介於 1 微米至 1 毫米之間的封閉流體通道。當流體流經如此微小的幾何結構時，表面張力與黏滯力將超越慣性力成為主導因素。在半導體與先進散熱領域，了解微流道的核心物理機制，能讓熱傳與封裝工程師精準掌控微米尺度下的熱質傳遞現象。當我們掌握低雷諾數（Reynolds Number）下的強制層流（Laminar Flow）行為、哈根-泊肅葉定律下的壓降（Pressure Drop）與流量（Flow Rate）動態平衡、巨大比表面積帶來的超高熱傳係數，以及微邊界層發展特性的四大核心機制，能設計高效能微流道散熱器（MCHS）並避免泵浦過載與局部熱點（Hotspots）的理論基礎。
微流道與傳統流道之物理特性比較：
維度 | 傳統流道 (Conventional Channel) | 微流道 (Microchannel) | 核心影響 |
|---|---|---|---|
通道特徵 | >3mm | 1 μm~1mm | 尺度縮小致使表面積與體積比呈指數級暴增。 |
比表面積 (A/V) | 低 | 高（提升數百倍） | 散熱與熱交換效率顯著提升。 |
流動狀態 | 易產生湍流/紊流 (Turbulent) | 以層流 (Laminar Flow) 為主 | 雷諾數（Re）低，流體混合主要依賴分子擴散。 |
熱傳導係數 | 一般 | 高 | 適用於 AI 伺服器 TDP > 1000W 晶片散熱。 |
流體阻力與壓降 | 低壓降 | 高壓降 | 對泵浦（Pump）推力與系統耐壓要求大幅提升。 |
低雷諾數（Reynolds Number, Re）與穩定層流（Laminar Flow）： 微流道內 Re 通常遠低於 2300，流體呈無混亂漩渦的平行層流，流場高度可預測且易於數學建模。
流量（Flow Rate）與壓降（Pressure Drop）的四次方反比關係： 根據流體力學，通道當量直徑縮小時流阻劇增，如何在限制壓降的前提下維持足夠 Flow Rate 是設計核心。
巨大比表面積（Surface Area-to-Volume Ratio）與熱傳增強： 微米級通道提高了流體與固體壁面的接觸面積，將熱阻（Thermal Resistance）降至傳統水冷的數分之一。
超薄熱邊界層（Thermal Boundary Layer）的持續發展： 微流道短通道效應能打斷熱邊界層發展，持續維持高局部熱傳係數。
當我們為了追求極致散熱而盲目縮小微流道尺寸時，我們的系統泵浦（Pump）與密封結構真的能承受因壓降劇增帶來的巨大壓力嗎？
許多團隊過度聚焦於熱阻的降低，卻忽視了流體壓降對系統功耗與可靠性的反彈，所以我們應專注「熱-流-固（Thermal-Fluid-Solid）多物理場耦合優化」，思考如何透過流道形狀的改變（例如. 微結構擾流、分岐流道）在最小壓降懲罰下達成最大的熱交換效率，實現真正可落地的微流道散熱方案。
02
半導體導入嵌入式微流道散熱
隨著 AI 晶片採用 3D 小晶片（Chiplet）堆疊與 CoWoS 等先進封裝技術，半導體先進封裝（2.5D/3D IC）的熱通量（Heat Flux）已突破 500 W/cm²，傳統貼附於晶片外部的散熱冷板（Cold Plate）因層層熱界面材料（TIM）的熱阻阻隔，已無法滿足散熱需求。
將微流道直接刻蝕於矽中間介層（Silicon Interposer）或晶圓背面的嵌入式微流道（Direct-to-Chip / Integrated Microchannel）應運而生。掌握微流道與 TSV（矽穿孔）的立體共存設計、晶圓級矽刻蝕（DRIE）微流道加工、消除 TIM 界面熱阻的直接冷卻架構，以及針對多核心 Hotspots 的異質分流設計，是突破千瓦級 AI 晶片熱障瓶頸的關鍵策略。
Direct-to-Chip 零 TIM 界面熱阻架構： 將微流道直接刻蝕於矽晶圓背面，讓冷卻液直接接觸熱源，移除 TIM1 與 TIM2 帶來的熱阻。
微流道與 3D TSV（矽穿孔）的空間協同佈局： 在緊湊的 3D 堆疊空間中，精準交錯佈設垂直 TSV 電性通路與水平微流道冷卻通道。
針對晶片局部熱點（Hotspots）的標靶式分流設計： 根據 GPU/NPU 內部高功耗核心區域，動態調整微流道密度與深度，實施差異化冷卻。
矽基與微流道封裝接合（Packaging Encapsulation）： 運用微流體密封技術與異質材質接合，防止冷卻液在長期高壓下發生洩漏風險。
當我們成功把微流道刻進了矽晶圓背面，這項技術在量產時的晶圓良率（Yield）與封裝可靠性（Reliability）成本，是否已經超越了晶片本身的價值？
先進封裝的容錯率低，任何微流道缺陷都可能導致整顆 AI 晶片報廢。所以先進封裝微流道的推進，不能只看熱學實驗室數據，必須同步評估半導體廠的 MEMS 製程良率、熱循環應力（Thermal Stress）導致的晶片彎曲，以及長期微流道阻塞的維護風險，建立全面性的商業量產可行性模型。
微流道四大主要製造加工技術對照表，如下：
加工技術 | 適用材質 | 加工原理與特徵 | 核心優勢 | 主要限制/挑戰 |
|---|---|---|---|---|
光刻與濕式/乾式蝕刻 (MEMS / Photolithography) | 單晶矽 (Si)、玻璃 | 結合光阻曝光與光化學/離子蝕刻（如 DRIE）。 | 尺寸達次微米級、高重複性、適合半導體整合。 | 設備成本高、深寬比限制、僅適用特定材質。 |
超精密機械加工 (Micro-milling / Diamond Machining) | 銅、鋁、不鏽鋼 | 使用微型刀具進行 CNC 高速銑削或鑽孔。 | 適合金屬熱沉（Heat Sink）打樣與中小量生產。 | 刀具易磨損斷裂、無法加工過於複雜的內部 3D 結構。 |
雷射微加工 (Laser Ablation) | 聚合物 (PDMS/PMMA)、金屬 | 利用皮秒/飛秒雷射高能量蒸發材料。 | 非接觸式加工、速度快、可自由繪製複雜路徑。 | 切邊易有熱影響區（HAZ）、表面粗糙度較高。 |
3D 列印 / 加法製造 (Micro-SLA / PBF) | 樹脂、金屬粉末 | 利用光固化或金屬燒結逐層堆疊微微通道。 | 可製造極複雜之 3D 內部流道與流體拓撲結構。 | 表面品質較粗糙、解析度約 50 ~ 100μm |
02
半導體導入嵌入式微流道散熱
隨著 AI 晶片採用 3D 小晶片（Chiplet）堆疊與 CoWoS 等先進封裝技術，半導體先進封裝（2.5D/3D IC）的熱通量（Heat Flux）已突破 500 W/cm²，傳統貼附於晶片外部的散熱冷板（Cold Plate）因層層熱界面材料（TIM）的熱阻阻隔，已無法滿足散熱需求。
將微流道直接刻蝕於矽中間介層（Silicon Interposer）或晶圓背面的嵌入式微流道（Direct-to-Chip / Integrated Microchannel）應運而生。掌握微流道與 TSV（矽穿孔）的立體共存設計、晶圓級矽刻蝕（DRIE）微流道加工、消除 TIM 界面熱阻的直接冷卻架構，以及針對多核心 Hotspots 的異質分流設計，是突破千瓦級 AI 晶片熱障瓶頸的關鍵策略。
Direct-to-Chip 零 TIM 界面熱阻架構： 將微流道直接刻蝕於矽晶圓背面，讓冷卻液直接接觸熱源，移除 TIM1 與 TIM2 帶來的熱阻。
微流道與 3D TSV（矽穿孔）的空間協同佈局： 在緊湊的 3D 堆疊空間中，精準交錯佈設垂直 TSV 電性通路與水平微流道冷卻通道。
針對晶片局部熱點（Hotspots）的標靶式分流設計： 根據 GPU/NPU 內部高功耗核心區域，動態調整微流道密度與深度，實施差異化冷卻。
矽基與微流道封裝接合（Packaging Encapsulation）： 運用微流體密封技術與異質材質接合，防止冷卻液在長期高壓下發生洩漏風險。
當我們成功把微流道刻進了矽晶圓背面，這項技術在量產時的晶圓良率（Yield）與封裝可靠性（Reliability）成本，是否已經超越了晶片本身的價值？
先進封裝的容錯率低，任何微流道缺陷都可能導致整顆 AI 晶片報廢。所以先進封裝微流道的推進，不能只看熱學實驗室數據，必須同步評估半導體廠的 MEMS 製程良率、熱循環應力（Thermal Stress）導致的晶片彎曲，以及長期微流道阻塞的維護風險，建立全面性的商業量產可行性模型。
微流道四大主要製造加工技術對照表，如下：
加工技術 | 適用材質 | 加工原理與特徵 | 核心優勢 | 主要限制/挑戰 |
|---|---|---|---|---|
光刻與濕式/乾式蝕刻 (MEMS / Photolithography) | 單晶矽 (Si)、玻璃 | 結合光阻曝光與光化學/離子蝕刻（如 DRIE）。 | 尺寸達次微米級、高重複性、適合半導體整合。 | 設備成本高、深寬比限制、僅適用特定材質。 |
超精密機械加工 (Micro-milling / Diamond Machining) | 銅、鋁、不鏽鋼 | 使用微型刀具進行 CNC 高速銑削或鑽孔。 | 適合金屬熱沉（Heat Sink）打樣與中小量生產。 | 刀具易磨損斷裂、無法加工過於複雜的內部 3D 結構。 |
雷射微加工 (Laser Ablation) | 聚合物 (PDMS/PMMA)、金屬 | 利用皮秒/飛秒雷射高能量蒸發材料。 | 非接觸式加工、速度快、可自由繪製複雜路徑。 | 切邊易有熱影響區（HAZ）、表面粗糙度較高。 |
3D 列印 / 加法製造 (Micro-SLA / PBF) | 樹脂、金屬粉末 | 利用光固化或金屬燒結逐層堆疊微微通道。 | 可製造極複雜之 3D 內部流道與流體拓撲結構。 | 表面品質較粗糙、解析度約 50 ~ 100μm |
03
AI 在微流道結構中的 4 大應用
傳統微流道多採用直通道或平行矩形結構，這種單一幾何設計容易產生局域死水區（Stagnation Zone）與不均勻的溫度梯度，且高流量下壓降上升劇烈。導入 AI 與 ML（例如 . PINN 物理資訊神經網路、生成式拓撲優化（Generative Design）算法），能以全新的數據驅動方式設計微流道。掌握 AI 如何打破傳統幾何限制生成仿生（Biomimetic）樹枝狀流道、多目標即時預估（熱阻與壓降）、針對動態熱負載的自適應流道佈局，以及連結 CAD/CAM 的自動化生成流程，是將微流道冷卻效率推升至理論極限的數位核心。
仿生（Biomimetic）分叉流道的 AI 自動生成： 模擬植物脈絡與血管分佈，AI 能設計出自然分流且微低壓降阻力的流道幾何。
物理資訊神經網路（PINN）即時流場預估： 替代耗時數天的傳統 CFD 數值模擬，AI 可以在數秒內精確推演微流道內的層流熱傳狀態。
熱阻與壓降（Pressure Drop vs. Thermal Resistance）雙目標 Pareto 最優解： AI 在縮小熱阻與極小化泵浦功耗之間尋找最佳平衡幾何結構。
基於動態 AI 晶片工作負載的自適應幾何演算法： 針對 GPU 執行不同 AI 算力模型時動態變化的熱地圖，生成可最佳化對應的非對稱微流道陣列。
當 AI 演算法設計出了散熱效率完美的複雜曲線微流道，我們的微加工（Micromachining）與半導體製程真的製造得出來嗎？
傳統加工方法很難實現複雜的三維微流道幾何，所以 AI 設計必須結合「可製造性設計（DFM, Design for Manufacturability）」。將 MEMS 矽刻蝕限制、超快雷射加工精度或微米級 3D 列印（Micro-AM）的製程邊界條件作為約束條件輸入 AI 模型中，才能確保生成出來的完美拓撲流道能夠順利落地量產。
03
AI 在微流道結構中的 4 大應用
傳統微流道多採用直通道或平行矩形結構，這種單一幾何設計容易產生局域死水區（Stagnation Zone）與不均勻的溫度梯度，且高流量下壓降上升劇烈。導入 AI 與 ML（例如 . PINN 物理資訊神經網路、生成式拓撲優化（Generative Design）算法），能以全新的數據驅動方式設計微流道。掌握 AI 如何打破傳統幾何限制生成仿生（Biomimetic）樹枝狀流道、多目標即時預估（熱阻與壓降）、針對動態熱負載的自適應流道佈局，以及連結 CAD/CAM 的自動化生成流程，是將微流道冷卻效率推升至理論極限的數位核心。
仿生（Biomimetic）分叉流道的 AI 自動生成： 模擬植物脈絡與血管分佈，AI 能設計出自然分流且微低壓降阻力的流道幾何。
物理資訊神經網路（PINN）即時流場預估： 替代耗時數天的傳統 CFD 數值模擬，AI 可以在數秒內精確推演微流道內的層流熱傳狀態。
熱阻與壓降（Pressure Drop vs. Thermal Resistance）雙目標 Pareto 最優解： AI 在縮小熱阻與極小化泵浦功耗之間尋找最佳平衡幾何結構。
基於動態 AI 晶片工作負載的自適應幾何演算法： 針對 GPU 執行不同 AI 算力模型時動態變化的熱地圖，生成可最佳化對應的非對稱微流道陣列。
當 AI 演算法設計出了散熱效率完美的複雜曲線微流道，我們的微加工（Micromachining）與半導體製程真的製造得出來嗎？
傳統加工方法很難實現複雜的三維微流道幾何，所以 AI 設計必須結合「可製造性設計（DFM, Design for Manufacturability）」。將 MEMS 矽刻蝕限制、超快雷射加工精度或微米級 3D 列印（Micro-AM）的製程邊界條件作為約束條件輸入 AI 模型中，才能確保生成出來的完美拓撲流道能夠順利落地量產。
04
微流道散熱器熱阻構成與機制
微流道散熱器（Microchannel Heat Sink, MCHS）是將微流道結構整合於金屬或半導體基礎上的高效能散熱元件。評估 MCHS 性能的核心指標為「總熱阻（Total Thermal Resistance）」，其決定了晶片熱量傳導至冷卻液體的效率。我們將 MCHS 總熱阻的四大組成區分，包含傳導熱阻、對流熱阻、流體加熱熱阻與界面熱阻，以及如何透過縮小水力直徑（Hydraulic Diameter）、提高局部熱傳係數、增加濕潤面積與優化冷卻液流速來精準降低各階段熱阻整理，提供高熱通量元件（High Heat Flux Devices）設計團隊進行熱預算（Thermal Budget）分配的關鍵指南。
導熱與對流熱阻（Convective Thermal Resistance）的量化剖析： 清楚拆解熱量從矽基板傳導至流體壁面、再由對流帶走過程中的各層阻力。
縮減水力直徑（Dh）以提高熱傳係數： 依據熱傳理論，Dh 越小，層流狀態下的對流熱傳係數（h）越高，能大幅降低對流熱阻。
優化微通道高寬比（Aspect Ratio）增加濕潤面積： 透過高深寬比（High Aspect Ratio）的深槽微流道，在有限的晶片面積上成倍擴展換熱面積。
冷卻介質熱物理性質（Fluid Thermal Properties）匹配： 評估水、氟化液（Fluorinert）或相變冷卻介質（Phase-change Fluids）對流體加熱熱阻的影響。
當我們將熱阻大幅降低，晶片內部的溫差梯度（Temperature Gradient）是否會引發嚴重的熱應力（Thermal Stress）導致封裝破裂？
我們認為，一味追求最低總熱阻，若忽視了進水端與出水端冷卻液溫升造成的晶片熱脹冷縮不均，將招致封裝失效。所以 MCHS 的優化目標不應僅是「平均熱阻降低」，更包含了「晶片表面溫度均勻化」。透過雙向對流流道或交錯式微流道設計，平衡沿程水溫，才能在降低熱阻的同時保障晶片結構的長期可靠度。
04
微流道散熱器熱阻構成與機制
微流道散熱器（Microchannel Heat Sink, MCHS）是將微流道結構整合於金屬或半導體基礎上的高效能散熱元件。評估 MCHS 性能的核心指標為「總熱阻（Total Thermal Resistance）」，其決定了晶片熱量傳導至冷卻液體的效率。我們將 MCHS 總熱阻的四大組成區分，包含傳導熱阻、對流熱阻、流體加熱熱阻與界面熱阻，以及如何透過縮小水力直徑（Hydraulic Diameter）、提高局部熱傳係數、增加濕潤面積與優化冷卻液流速來精準降低各階段熱阻整理，提供高熱通量元件（High Heat Flux Devices）設計團隊進行熱預算（Thermal Budget）分配的關鍵指南。
導熱與對流熱阻（Convective Thermal Resistance）的量化剖析： 清楚拆解熱量從矽基板傳導至流體壁面、再由對流帶走過程中的各層阻力。
縮減水力直徑（Dh）以提高熱傳係數： 依據熱傳理論，Dh 越小，層流狀態下的對流熱傳係數（h）越高，能大幅降低對流熱阻。
優化微通道高寬比（Aspect Ratio）增加濕潤面積： 透過高深寬比（High Aspect Ratio）的深槽微流道，在有限的晶片面積上成倍擴展換熱面積。
冷卻介質熱物理性質（Fluid Thermal Properties）匹配： 評估水、氟化液（Fluorinert）或相變冷卻介質（Phase-change Fluids）對流體加熱熱阻的影響。
當我們將熱阻大幅降低，晶片內部的溫差梯度（Temperature Gradient）是否會引發嚴重的熱應力（Thermal Stress）導致封裝破裂？
我們認為，一味追求最低總熱阻，若忽視了進水端與出水端冷卻液溫升造成的晶片熱脹冷縮不均，將招致封裝失效。所以 MCHS 的優化目標不應僅是「平均熱阻降低」，更包含了「晶片表面溫度均勻化」。透過雙向對流流道或交錯式微流道設計，平衡沿程水溫，才能在降低熱阻的同時保障晶片結構的長期可靠度。
05
微流道中的 4 大技術與控管
將微流道設計圖紙轉化為實體元件，高度依賴高精度的微製造與智慧製造技術。微流道寬度與深度通常僅有數十微米，任何微小的幾何公差誤差或表面粗糙度缺陷，都會導致流阻劇增或流場不均。掌握矽深離子刻蝕（DRIE）、超快雷射微加工（Ultrafast Laser Micromachining）、高精度微 3D 列印（Micro-AM）與超精密機械加工等 4 大微製造技術的特徵，以及如何結合 MES 與 AI 視覺檢測進行微米級品質控管，是實現微流道高良率量產的物理基石。
半導體矽基 DRIE（深反應離子刻蝕）技術： 利用等離子體交替刻蝕與鈍化，在矽晶圓上製造出高深寬比、垂直壁面的微流道結構。
超快皮秒/飛秒雷射微加工（Laser Micromachining）： 無熱影響區（HAZ）的冷加工技術，適用於金屬、陶瓷與聚合物微流道的快速原型製作。
微米級金屬與聚合物 3D 列印（Micro-3D Printing）： 能直接印製複雜三維交叉與異型微流道，突破傳統二維刻蝕的幾何限制。
AI 視覺與白光干涉儀（WLI）在微流道 QC 中的整合： 結合 MES 系統，線上全檢微流道深度、寬度公差與通道內部堵塞瑕疵。
當我們在製造端做到了微米級的幾何公差控制，該如何確保這些微通道在運作數年後不會因微顆粒沉積或生物薄膜（Biofilm）而發生堵塞？
微流道的痛點就是榮易堵塞，但智慧製造不應止於出廠檢測，更應結合「產品生命週期健康管理」。在微流道製造過程中植入表面疏水/親水奈米塗層技術，並配合系統端的高精度過濾與微流體自潔機制，才能真正解決微流道在實際應用中的長期可靠度痛點。
05
微流道中的 4 大技術與控管
將微流道設計圖紙轉化為實體元件，高度依賴高精度的微製造與智慧製造技術。微流道寬度與深度通常僅有數十微米，任何微小的幾何公差誤差或表面粗糙度缺陷，都會導致流阻劇增或流場不均。掌握矽深離子刻蝕（DRIE）、超快雷射微加工（Ultrafast Laser Micromachining）、高精度微 3D 列印（Micro-AM）與超精密機械加工等 4 大微製造技術的特徵，以及如何結合 MES 與 AI 視覺檢測進行微米級品質控管，是實現微流道高良率量產的物理基石。
半導體矽基 DRIE（深反應離子刻蝕）技術： 利用等離子體交替刻蝕與鈍化，在矽晶圓上製造出高深寬比、垂直壁面的微流道結構。
超快皮秒/飛秒雷射微加工（Laser Micromachining）： 無熱影響區（HAZ）的冷加工技術，適用於金屬、陶瓷與聚合物微流道的快速原型製作。
微米級金屬與聚合物 3D 列印（Micro-3D Printing）： 能直接印製複雜三維交叉與異型微流道，突破傳統二維刻蝕的幾何限制。
AI 視覺與白光干涉儀（WLI）在微流道 QC 中的整合： 結合 MES 系統，線上全檢微流道深度、寬度公差與通道內部堵塞瑕疵。
當我們在製造端做到了微米級的幾何公差控制，該如何確保這些微通道在運作數年後不會因微顆粒沉積或生物薄膜（Biofilm）而發生堵塞？
微流道的痛點就是榮易堵塞，但智慧製造不應止於出廠檢測，更應結合「產品生命週期健康管理」。在微流道製造過程中植入表面疏水/親水奈米塗層技術，並配合系統端的高精度過濾與微流體自潔機制，才能真正解決微流道在實際應用中的長期可靠度痛點。
06
單相冷卻與兩相流冷卻的差異
微流道冷卻技術主要分為單相流（Single-Phase，冷卻液維持液態）與兩相流（Two-Phase Flow，冷卻液發生沸騰相變）。兩者在熱傳導機制與系統複雜度上存在顯著差異。主要包括單相層流對流熱傳、兩相流核穴沸騰（Nucleate Boiling）與潛熱（Latent Heat）帶走巨大熱量、兩相流不穩定性（Flow Instability）與乾涸（Dryout）現象，以及兩者在系統壓力要求上的 4 大核心比較。
顯熱（Sensible Heat）對決潛熱（Latent Heat）熱傳機制： 單相流依靠流體溫升帶走熱量，兩相流則利用沸騰相變潛熱，能以較小流量帶走巨額熱量。
流量與溫度均勻性比較： 兩相流在沸騰段能保持近乎等溫（Isothermal）狀態，比單相流具備更好的晶片表面溫度均勻性。
兩相流微流道的不穩定性（Flow Instability）： 兩相流容易因氣泡膨脹引發逆流、壓降劇烈波動與沸騰噪音，需設計特殊微噴嘴（Micro-nozzles）來穩定流場。
氣體乾涸（Dryout）與臨界熱通量（CHF）： 當兩相流微流道壁面形成連續氣膜時，熱阻會瞬間飆升導致晶片燒毀，此為單相流不會產生的風險。
兩相流微流道散熱能力強，但我們系統的控制演算法與壓力幫浦，真的能應對沸騰瞬間產生的劇烈壓降波動與氣泡堵塞嗎？
兩相流的非線性物理特性複雜，所以導入 AI 動態控制系統是解決兩相流不穩定性的手段。透過在微流道關鍵節點嵌入微型壓力與溫度感測器，結合 AI 預測演算法實時調節泵浦 Flow Rate 與系統壓力，能在乾涸發生前動態消除氣泡阻滯，讓兩相流微流道散熱從實驗室走向高穩定性的商業化應用。
微流道單相流與兩相流散熱機制對照，如下：
維度 | 單相流微流道冷卻 (Single-Phase) | 兩相流微流道冷卻 (Two-Phase Boiling) |
|---|---|---|
散熱機制 | 靠工作流體的顯熱（Sensible Heat）吸收熱量。 | 利用流體汽化潛熱（Latent Heat）帶走大量熱能。 |
散熱能力 (Heat Flux) | 中高（適合一般伺服器與車用功率元件）。 | 高（適合局部高熱熱點爆發之先進封裝晶片）。 |
溫度均勻性 | 流體沿程升溫，出口處溫度較高。 | 保持於沸點溫度，整體晶片表面溫度均勻度極佳。 |
系統控制複雜度 | 低（泵浦流量控制相對穩定）。 | 高（易發生氣泡堵塞、流動不穩定性與壓力波動）。 |
06
單相冷卻與兩相流冷卻的差異
微流道冷卻技術主要分為單相流（Single-Phase，冷卻液維持液態）與兩相流（Two-Phase Flow，冷卻液發生沸騰相變）。兩者在熱傳導機制與系統複雜度上存在顯著差異。主要包括單相層流對流熱傳、兩相流核穴沸騰（Nucleate Boiling）與潛熱（Latent Heat）帶走巨大熱量、兩相流不穩定性（Flow Instability）與乾涸（Dryout）現象，以及兩者在系統壓力要求上的 4 大核心比較。
顯熱（Sensible Heat）對決潛熱（Latent Heat）熱傳機制： 單相流依靠流體溫升帶走熱量，兩相流則利用沸騰相變潛熱，能以較小流量帶走巨額熱量。
流量與溫度均勻性比較： 兩相流在沸騰段能保持近乎等溫（Isothermal）狀態，比單相流具備更好的晶片表面溫度均勻性。
兩相流微流道的不穩定性（Flow Instability）： 兩相流容易因氣泡膨脹引發逆流、壓降劇烈波動與沸騰噪音，需設計特殊微噴嘴（Micro-nozzles）來穩定流場。
氣體乾涸（Dryout）與臨界熱通量（CHF）： 當兩相流微流道壁面形成連續氣膜時，熱阻會瞬間飆升導致晶片燒毀，此為單相流不會產生的風險。
兩相流微流道散熱能力強，但我們系統的控制演算法與壓力幫浦，真的能應對沸騰瞬間產生的劇烈壓降波動與氣泡堵塞嗎？
兩相流的非線性物理特性複雜，所以導入 AI 動態控制系統是解決兩相流不穩定性的手段。透過在微流道關鍵節點嵌入微型壓力與溫度感測器，結合 AI 預測演算法實時調節泵浦 Flow Rate 與系統壓力，能在乾涸發生前動態消除氣泡阻滯，讓兩相流微流道散熱從實驗室走向高穩定性的商業化應用。
微流道單相流與兩相流散熱機制對照，如下：
維度 | 單相流微流道冷卻 (Single-Phase) | 兩相流微流道冷卻 (Two-Phase Boiling) |
|---|---|---|
散熱機制 | 靠工作流體的顯熱（Sensible Heat）吸收熱量。 | 利用流體汽化潛熱（Latent Heat）帶走大量熱能。 |
散熱能力 (Heat Flux) | 中高（適合一般伺服器與車用功率元件）。 | 高（適合局部高熱熱點爆發之先進封裝晶片）。 |
溫度均勻性 | 流體沿程升溫，出口處溫度較高。 | 保持於沸點溫度，整體晶片表面溫度均勻度極佳。 |
系統控制複雜度 | 低（泵浦流量控制相對穩定）。 | 高（易發生氣泡堵塞、流動不穩定性與壓力波動）。 |
07
生物晶片與半導體散熱的 4 大應用
微流道（Microchannel）不僅是半導體熱管理的核心，更是微流體學（Microfluidics）與生醫檢測「生醫晶片（Lab-on-a-Chip, LOC）」的基礎架構。雖然兩者的應用目標不同（一為散熱、一為微量流體操控與生化反應），但其底層的物理力學與微製造技術完全同源。掌握微流道在微量液體精準驅動、層流擴散混合（Laminar Diffusion Mixing）、液滴生成（Droplet Generation），以及半導體冷卻與生醫檢測技術相互借鑒的 4 大跨領域應用，能幫助研發人員開拓微流體技術在異質整合與多功能晶片上的全新想像。
層流狀態下的微量流體精準操縱： 利用微流道的低雷諾數，實現無漩渦擾動的精確微量試劑輸送與細胞分選。
擴散主導的微流道混合機制（Diffusion Mixing）： 在無紊流的層流下，透過 AI 設計的交叉或折線微流道結構強制拉長接觸面以加速分子擴散。
微流體液滴（Droplet-based Microfluidics）生成： 利用兩相不相溶流體的剪切力，在微流道交會處生成高均勻度的微米級液滴。
半導體 MEMS 加工與生醫 PDMS 軟微影技術的融合： 促成半導體散熱微流道與生醫檢測晶片在微製造製程與封裝測試上的技術共享。
我們能否打破「散熱歸散熱、檢測歸檢測」的產業藩籬，開發出兼具感測、運算與自我冷卻的「多功能微流體整合晶片」？
未來晶片的高度異質整合趨勢不可逆轉，應將生醫微流體的微幫浦（Micropump）、微閥門（Microvalve）技術引進半導體微流道冷卻系統中，實現晶片內部「微流體自驅動循環冷卻」，擺脫外部龐大水冷系統的束縛，為可穿戴設備與邊緣 AI 晶片開創嶄新的冷卻模式。
微流道在關鍵產業的應用場景：
領域 | 關鍵元件/產品 | 核心運作機制 | 解決的產業痛點 |
|---|---|---|---|
高算力電子散熱 (AI Server / Semiconductor) | 3D IC 晶片直接水冷頭 (Cold Plate)、水冷板 | 液體流經晶片上方微米級銅/矽流道，快速帶走熱量。 | 解決高功耗 GPU/CPU 熱熱點（Hotspots）與高 TDP 散熱瓶頸。 |
生醫檢測與器官晶片 (Lab-on-a-Chip) | DNA 檢測晶片、微流體細胞篩選器 | 控制微量檢體（μL）進行快速混合、分離與反應。 | 縮短檢驗時間、大幅減少檢體與試劑用量、提高檢測精準度。 |
精細化工與微反應器 (Microreactor) | 微通道化學反應器 | 利用微流道之高傳質與傳熱效率，進行精準控溫反應。 | 避免劇烈放熱反應失控（跑溫），提高化學產物收率與安全性。 |
07
生物晶片與半導體散熱的 4 大應用
微流道（Microchannel）不僅是半導體熱管理的核心，更是微流體學（Microfluidics）與生醫檢測「生醫晶片（Lab-on-a-Chip, LOC）」的基礎架構。雖然兩者的應用目標不同（一為散熱、一為微量流體操控與生化反應），但其底層的物理力學與微製造技術完全同源。掌握微流道在微量液體精準驅動、層流擴散混合（Laminar Diffusion Mixing）、液滴生成（Droplet Generation），以及半導體冷卻與生醫檢測技術相互借鑒的 4 大跨領域應用，能幫助研發人員開拓微流體技術在異質整合與多功能晶片上的全新想像。
層流狀態下的微量流體精準操縱： 利用微流道的低雷諾數，實現無漩渦擾動的精確微量試劑輸送與細胞分選。
擴散主導的微流道混合機制（Diffusion Mixing）： 在無紊流的層流下，透過 AI 設計的交叉或折線微流道結構強制拉長接觸面以加速分子擴散。
微流體液滴（Droplet-based Microfluidics）生成： 利用兩相不相溶流體的剪切力，在微流道交會處生成高均勻度的微米級液滴。
半導體 MEMS 加工與生醫 PDMS 軟微影技術的融合： 促成半導體散熱微流道與生醫檢測晶片在微製造製程與封裝測試上的技術共享。
我們能否打破「散熱歸散熱、檢測歸檢測」的產業藩籬，開發出兼具感測、運算與自我冷卻的「多功能微流體整合晶片」？
未來晶片的高度異質整合趨勢不可逆轉，應將生醫微流體的微幫浦（Micropump）、微閥門（Microvalve）技術引進半導體微流道冷卻系統中，實現晶片內部「微流體自驅動循環冷卻」，擺脫外部龐大水冷系統的束縛，為可穿戴設備與邊緣 AI 晶片開創嶄新的冷卻模式。
微流道在關鍵產業的應用場景：
領域 | 關鍵元件/產品 | 核心運作機制 | 解決的產業痛點 |
|---|---|---|---|
高算力電子散熱 (AI Server / Semiconductor) | 3D IC 晶片直接水冷頭 (Cold Plate)、水冷板 | 液體流經晶片上方微米級銅/矽流道，快速帶走熱量。 | 解決高功耗 GPU/CPU 熱熱點（Hotspots）與高 TDP 散熱瓶頸。 |
生醫檢測與器官晶片 (Lab-on-a-Chip) | DNA 檢測晶片、微流體細胞篩選器 | 控制微量檢體（μL）進行快速混合、分離與反應。 | 縮短檢驗時間、大幅減少檢體與試劑用量、提高檢測精準度。 |
精細化工與微反應器 (Microreactor) | 微通道化學反應器 | 利用微流道之高傳質與傳熱效率，進行精準控溫反應。 | 避免劇烈放熱反應失控（跑溫），提高化學產物收率與安全性。 |
08

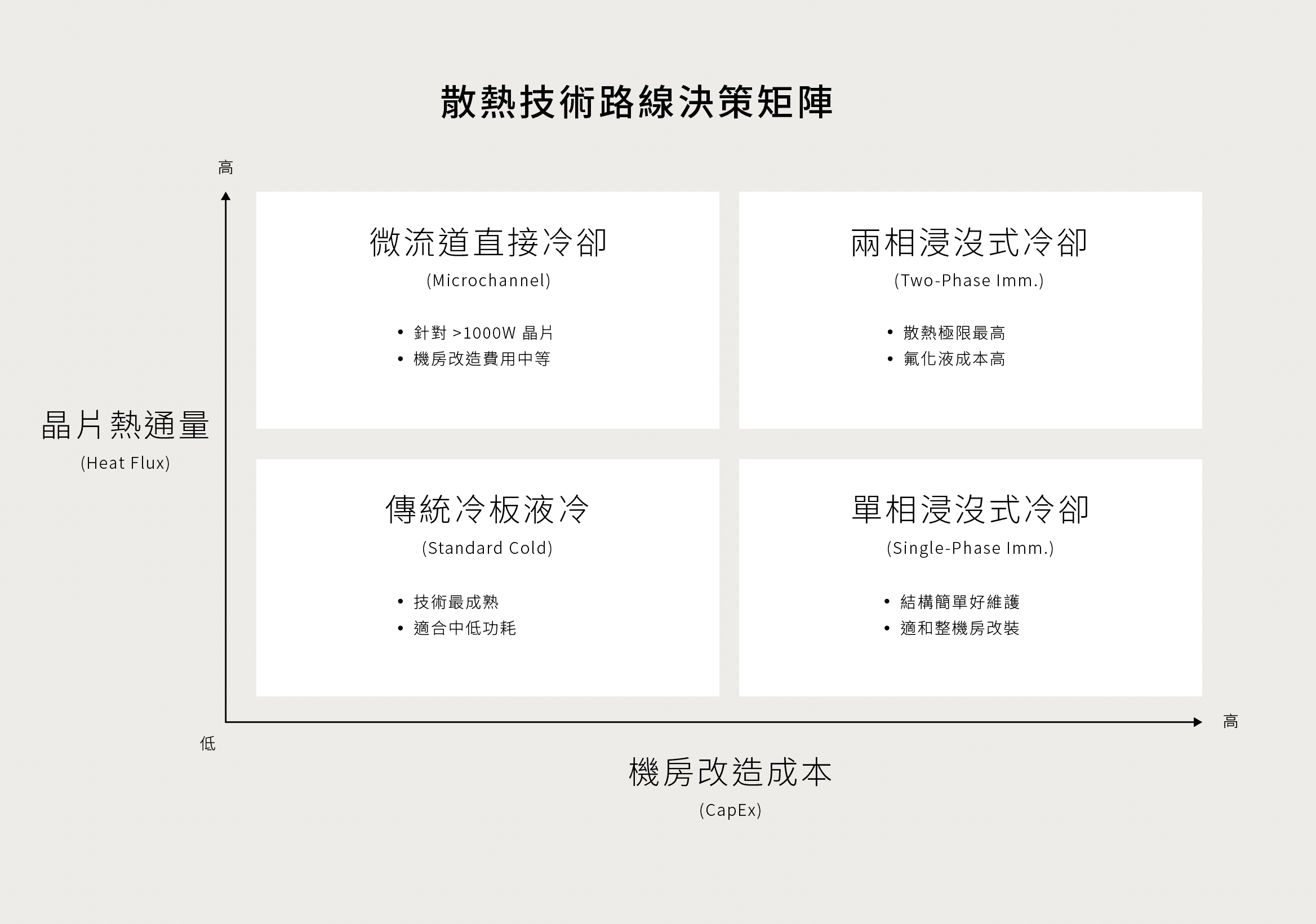

微流道冷卻與浸沒式冷卻的差異
在資料中心與 AI 伺服器散熱市場中，微流道冷卻（Direct-to-Chip / Microchannel Cold Plate）與全浸沒式液冷（Immersion Cooling）是兩大主導未來的液冷技術路線。了解這兩種技術的架構差異與商業代價，能幫助資料中心架構師、伺服器 OEM/ODM 與投資決策者作出正確的技術選則。透過兩者在「散熱效率與熱阻」、「資料中心機房改造成本（CapEx/OpEx）」、「維護與冷卻液相容性（Maintenance）」以及「半導體封裝修改程度」這 4 大維度的實質比較，能為企業提供兼具算力爆發與財務健康度的液冷戰略布局。
散熱能力與熱阻（Thermal Performance）：
微流道： 熱源直接對接，局部散熱能力強（>1000W/cm²），針對 Hotspot 解決力最佳。
浸沒式： 整機泡入冷卻液，全局散熱均勻，但晶片表面需附加複雜散熱結構以對抗流阻。
資料中心 CapEx（建置成本）與 OpEx（營運成本）：
微流道： 可相容傳統標準伺服器機櫃（Rack），只需改裝冷卻迴路，初期建置成本較低。
浸沒式： 需採購專用密封坦克槽（Tank）與大量昂貴的合成油/氟化液，機房重建成本高昂。
營運維護（Maintenance）與電子組件相容性：
微流道： 冷卻液完全封閉於流道內，伺服器板卡維修便利，無冷卻液污染整個主板的問題。
浸沒式： 插拔板卡會帶出冷卻液，且需嚴格驗證所有 PCB、電容與纜線在液體中的長期腐蝕性。
晶片先進封裝（Advanced Packaging）修改需求：
微流道： 需要將微流道刻蝕於矽基板或冷板上，對晶片封裝層面修改較大。
浸沒式： 對晶片內部封裝修改較小，但需要移除伺服器風扇並重新設計風道。
我們在評估液冷方案時，是否只計算了「冷卻設備的買入成本」，而忽視了未來十年冷卻液蒸發流失、環境碳稅與晶片損壞的「總持有成本（TCO）」？
許多浸沒式冷卻項目因昂貴冷卻液揮發與環保法規（例如. PFAS 禁令）而成本失控。微流道直接冷卻因為冷卻液用量少、封閉循環且能高度鎖定熱源，在綠色資料中心與法規嚴格的環境下，具備更穩健且可預測的長遠 TCO 優勢。
08
微流道冷卻與浸沒式冷卻的差異
在資料中心與 AI 伺服器散熱市場中，微流道冷卻（Direct-to-Chip / Microchannel Cold Plate）與全浸沒式液冷（Immersion Cooling）是兩大主導未來的液冷技術路線。了解這兩種技術的架構差異與商業代價，能幫助資料中心架構師、伺服器 OEM/ODM 與投資決策者作出正確的技術選則。透過兩者在「散熱效率與熱阻」、「資料中心機房改造成本（CapEx/OpEx）」、「維護與冷卻液相容性（Maintenance）」以及「半導體封裝修改程度」這 4 大維度的實質比較，能為企業提供兼具算力爆發與財務健康度的液冷戰略布局。
散熱能力與熱阻（Thermal Performance）：
微流道： 熱源直接對接，局部散熱能力強（>1000W/cm²），針對 Hotspot 解決力最佳。
浸沒式： 整機泡入冷卻液，全局散熱均勻，但晶片表面需附加複雜散熱結構以對抗流阻。
資料中心 CapEx（建置成本）與 OpEx（營運成本）：
微流道： 可相容傳統標準伺服器機櫃（Rack），只需改裝冷卻迴路，初期建置成本較低。
浸沒式： 需採購專用密封坦克槽（Tank）與大量昂貴的合成油/氟化液，機房重建成本高昂。
營運維護（Maintenance）與電子組件相容性：
微流道： 冷卻液完全封閉於流道內，伺服器板卡維修便利，無冷卻液污染整個主板的問題。
浸沒式： 插拔板卡會帶出冷卻液，且需嚴格驗證所有 PCB、電容與纜線在液體中的長期腐蝕性。
晶片先進封裝（Advanced Packaging）修改需求：
微流道： 需要將微流道刻蝕於矽基板或冷板上，對晶片封裝層面修改較大。
浸沒式： 對晶片內部封裝修改較小，但需要移除伺服器風扇並重新設計風道。
我們在評估液冷方案時，是否只計算了「冷卻設備的買入成本」，而忽視了未來十年冷卻液蒸發流失、環境碳稅與晶片損壞的「總持有成本（TCO）」？
許多浸沒式冷卻項目因昂貴冷卻液揮發與環保法規（例如. PFAS 禁令）而成本失控。微流道直接冷卻因為冷卻液用量少、封閉循環且能高度鎖定熱源，在綠色資料中心與法規嚴格的環境下，具備更穩健且可預測的長遠 TCO 優勢。
09
高壓降與堵塞風險的 4 步防範
儘管微流道散熱能力卓越，但其微小通道帶來的「高壓降（High Pressure Drop）」與「懸浮微粒堵塞（Clogging）」是阻止其商業化落地的兩大瓶頸。過高的壓降意味著系統需要配備高壓水幫浦，這會大幅消耗額外電力並增加洩漏風險；而微通道堵塞則會導致局部燒晶片。我們建立了一套結合流道形狀幾何優化、微過濾系統部署、表面防腐防垢處置以及 AI 動態壓降監控的 4 步落地指南，協助企業成功鎖定微流道技術的實質效益。
導入微幾何優化（Micro-geometry Optimization）降阻： 利用歧管式（Manifold）微流道或仿生分叉流道，將長流道縮短為多個短流道並聯，大幅降低總壓降。
建構多級微米級過濾與去離子系統（Filtration System）： 在水冷迴路上安裝孔徑小於微流道尺寸 1/10 的高精度過濾器與去離子樹脂，阻絕微粒與結垢。
微流道內壁表面奈米改質（Surface Modification）： 採用超親水或塗覆自潔性奈米薄膜，降低流體邊界摩擦阻力，並阻止生物薄膜與氧化物附著。
部署 AI 壓降與流量動態健康預警機制： 在 MES 與系統端即時監測微流道進出口壓降比（Pressure Difference），當壓降出現異常微幅上升時自動發出預警並實施反沖洗。
當我們在系統端加裝了嚴密的多級過濾器來保護微流道，過濾器本身的壓降與維護週期，是否成為了系統的新瓶頸？
問題往往只是被轉移而非消失，所以微流道的可靠性必須實施「軟硬兼施」的系統工程。除了硬體端的過濾與幾何降阻，更應發展「無感顆粒打散技術」（例如. 超音波微震動清除），並透過 AI 實時動態調整 Flow Rate，讓系統能在不停機的情況下自主清除微小沉積物，實現真正零維護運作。
微流道導入之瓶頸與工程對策：
營運/工程瓶頸 | 瓶頸產生原因 | 潛在營運風險 | 最佳工程與設計對策 |
|---|---|---|---|
微流道堵塞 (Clogging) | 流道尺寸過小，易被流體雜質、懸浮顆粒或氣泡卡住。 | 水路中斷導致晶片瞬間過熱燒毀或檢測失敗。 | 1. 前置安裝高精度過濾器。 2. 採用去離子水或化學防腐流體。 |
高壓降與泵浦功耗 | 流道阻力與尺寸次方成反比（Poiseuille Law）。 | 需要更高壓力的泵浦，增加系統功耗與漏液風險。 | 採用分流式（Manifold）/ 拓撲結構設計，縮短單一流道長度。 |
封裝與密封洩漏 (Packaging & Leakage) | 微型介面黏合（例如. PDMS 鍵合或金屬焊接）困難。 | 液體滲漏導致精密電子元件短路損壞。 | 導入陽極鍵合（Anodic Bonding）、擴散焊（Diffusion Bonding）或高分子密封膠。 |
09
高壓降與堵塞風險的 4 步防範
儘管微流道散熱能力卓越，但其微小通道帶來的「高壓降（High Pressure Drop）」與「懸浮微粒堵塞（Clogging）」是阻止其商業化落地的兩大瓶頸。過高的壓降意味著系統需要配備高壓水幫浦，這會大幅消耗額外電力並增加洩漏風險；而微通道堵塞則會導致局部燒晶片。我們建立了一套結合流道形狀幾何優化、微過濾系統部署、表面防腐防垢處置以及 AI 動態壓降監控的 4 步落地指南，協助企業成功鎖定微流道技術的實質效益。
導入微幾何優化（Micro-geometry Optimization）降阻： 利用歧管式（Manifold）微流道或仿生分叉流道，將長流道縮短為多個短流道並聯，大幅降低總壓降。
建構多級微米級過濾與去離子系統（Filtration System）： 在水冷迴路上安裝孔徑小於微流道尺寸 1/10 的高精度過濾器與去離子樹脂，阻絕微粒與結垢。
微流道內壁表面奈米改質（Surface Modification）： 採用超親水或塗覆自潔性奈米薄膜，降低流體邊界摩擦阻力，並阻止生物薄膜與氧化物附著。
部署 AI 壓降與流量動態健康預警機制： 在 MES 與系統端即時監測微流道進出口壓降比（Pressure Difference），當壓降出現異常微幅上升時自動發出預警並實施反沖洗。
當我們在系統端加裝了嚴密的多級過濾器來保護微流道，過濾器本身的壓降與維護週期，是否成為了系統的新瓶頸？
問題往往只是被轉移而非消失，所以微流道的可靠性必須實施「軟硬兼施」的系統工程。除了硬體端的過濾與幾何降阻，更應發展「無感顆粒打散技術」（例如. 超音波微震動清除），並透過 AI 實時動態調整 Flow Rate，讓系統能在不停機的情況下自主清除微小沉積物，實現真正零維護運作。
微流道導入之瓶頸與工程對策：
營運/工程瓶頸 | 瓶頸產生原因 | 潛在營運風險 | 最佳工程與設計對策 |
|---|---|---|---|
微流道堵塞 (Clogging) | 流道尺寸過小，易被流體雜質、懸浮顆粒或氣泡卡住。 | 水路中斷導致晶片瞬間過熱燒毀或檢測失敗。 | 1. 前置安裝高精度過濾器。 2. 採用去離子水或化學防腐流體。 |
高壓降與泵浦功耗 | 流道阻力與尺寸次方成反比（Poiseuille Law）。 | 需要更高壓力的泵浦，增加系統功耗與漏液風險。 | 採用分流式（Manifold）/ 拓撲結構設計，縮短單一流道長度。 |
封裝與密封洩漏 (Packaging & Leakage) | 微型介面黏合（例如. PDMS 鍵合或金屬焊接）困難。 | 液體滲漏導致精密電子元件短路損壞。 | 導入陽極鍵合（Anodic Bonding）、擴散焊（Diffusion Bonding）或高分子密封膠。 |
10
建構 AI 驅動的微流道整合架構

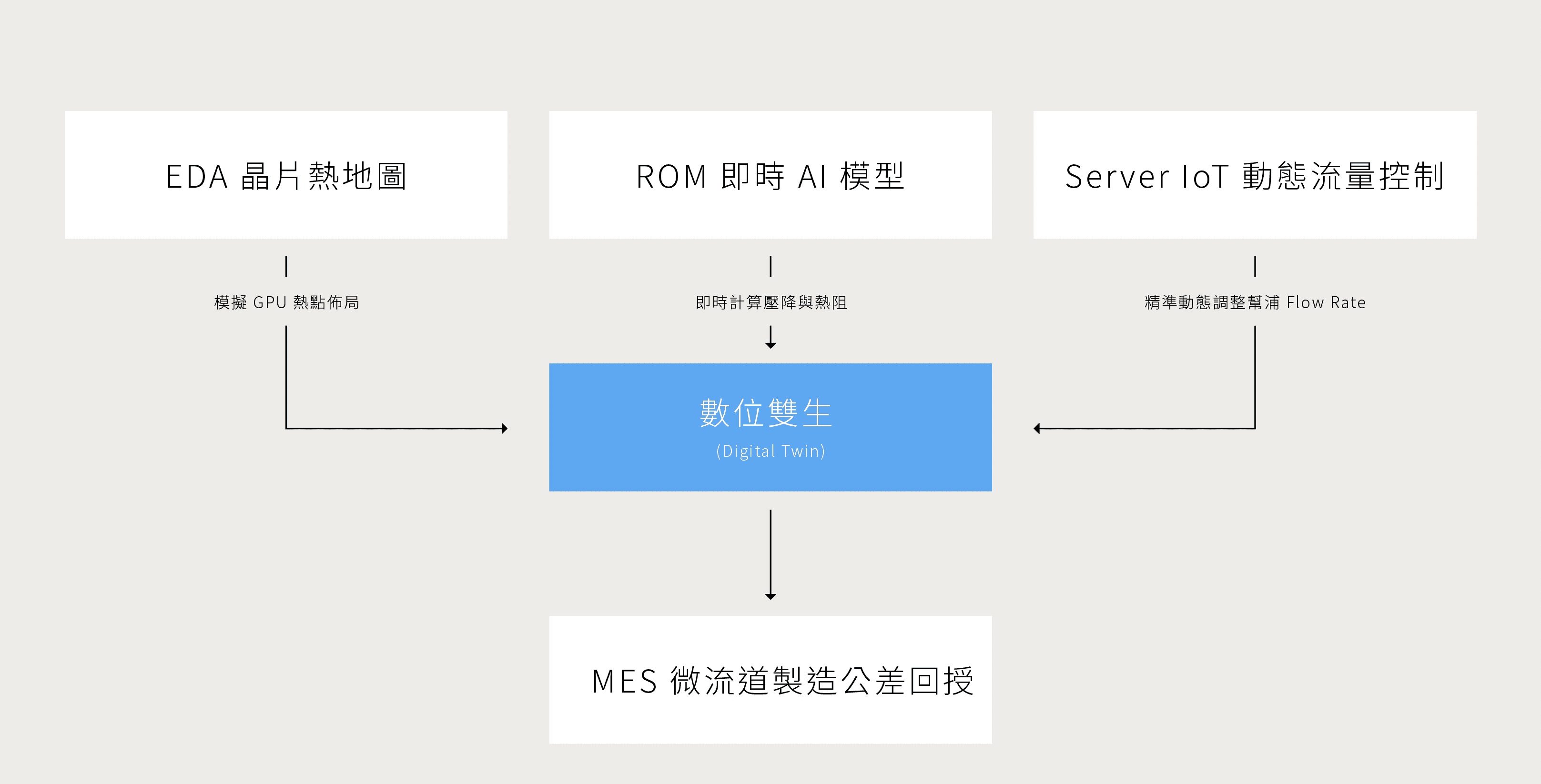

要將微流道散熱技術完美整合至現代半導體先進封裝與 AI 伺服器中，單靠事後的實體測試不僅成本高且無法因應動態變化的運算熱負載。建構一座貫通 EDA、CFD、MES 與 Server IoT的微流道數位雙生系統，是實現智慧熱管理的最優解。我們從「熱地圖擬合」、「AI 模型降階（ROM）」、「智慧製造幾何補償」到「動態冷卻控制」的 4 大閉環架構，打造兼具極速設計與精準冷卻的智慧微流道體系。
EDA 晶片熱地圖（Heatmap）與 CFD 數值模擬閉環整合： 自動將 AI 晶片不同工作負載下的實時熱地圖導出，作為微流道熱流場模擬的動態輸入邊界。
AI 模型降階技術（Model Order Reduction, ROM）： 將複雜的 3D 微流道 CFD 多物理場模型簡化為即時響應的 ROM 模型，嵌入數位雙生系統中進行實時推演。
MES 智慧製造端與幾何尺寸動態補償： 製造過程中，MES 採集微流道的實際刻蝕公差，數位雙生系統自動修正後續的冷卻流速控制參數。
Server IoT 與 AI 微流體冷卻智慧動態調速： 伺服器運作時，AI 根據當前算力任務動態調節微流道泵浦流量，實現「運算到哪裡、冷卻精準跟到哪裡」的零能源浪費目標。
我們的數位雙生模型，能否精準預測微流道在運作三年後，因材料老化、微微結構腐蝕所帶來的熱阻與壓降衰減？
若模型只停留在「新機狀態」，運營後期將產生嚴重的預測偏差，因此，數位雙生系統必須具備「自適應持續學習能力」。透過遍佈全廠與伺服器端的 IoT 感測器持續回傳真實運作數據，AI 模型會隨時間進行權重微調，實時修正老化的微流道物理參數，確保散熱決策在產品的全生命週期內始終保持精準無誤。
10
建構 AI 驅動的微流道整合架構
要將微流道散熱技術完美整合至現代半導體先進封裝與 AI 伺服器中，單靠事後的實體測試不僅成本高且無法因應動態變化的運算熱負載。建構一座貫通 EDA、CFD、MES 與 Server IoT的微流道數位雙生系統，是實現智慧熱管理的最優解。我們從「熱地圖擬合」、「AI 模型降階（ROM）」、「智慧製造幾何補償」到「動態冷卻控制」的 4 大閉環架構，打造兼具極速設計與精準冷卻的智慧微流道體系。
EDA 晶片熱地圖（Heatmap）與 CFD 數值模擬閉環整合： 自動將 AI 晶片不同工作負載下的實時熱地圖導出，作為微流道熱流場模擬的動態輸入邊界。
AI 模型降階技術（Model Order Reduction, ROM）： 將複雜的 3D 微流道 CFD 多物理場模型簡化為即時響應的 ROM 模型，嵌入數位雙生系統中進行實時推演。
MES 智慧製造端與幾何尺寸動態補償： 製造過程中，MES 採集微流道的實際刻蝕公差，數位雙生系統自動修正後續的冷卻流速控制參數。
Server IoT 與 AI 微流體冷卻智慧動態調速： 伺服器運作時，AI 根據當前算力任務動態調節微流道泵浦流量，實現「運算到哪裡、冷卻精準跟到哪裡」的零能源浪費目標。
我們的數位雙生模型，能否精準預測微流道在運作三年後，因材料老化、微微結構腐蝕所帶來的熱阻與壓降衰減？
若模型只停留在「新機狀態」，運營後期將產生嚴重的預測偏差，因此，數位雙生系統必須具備「自適應持續學習能力」。透過遍佈全廠與伺服器端的 IoT 感測器持續回傳真實運作數據，AI 模型會隨時間進行權重微調，實時修正老化的微流道物理參數，確保散熱決策在產品的全生命週期內始終保持精準無誤。
分享這篇文章
分享這篇文章
製造問與答
製造問與答
01
如何防止微米級流道因雜質或結垢導致冷卻系統癱瘓？
防範堵塞的方法是水質與預防維護。系統前端必須配置微米級雙濾芯（<5µm）與 去離子（DI）水質處理；同時透過導電度與壓差感測器實時監測，當壓差出現異常上升趨勢時，系統自動觸發在線超音波震盪或自動反沖洗，將雜質於沉積初期消除。
01
如何防止微米級流道因雜質或結垢導致冷卻系統癱瘓？
防範堵塞的方法是水質與預防維護。系統前端必須配置微米級雙濾芯（<5µm）與 去離子（DI）水質處理；同時透過導電度與壓差感測器實時監測，當壓差出現異常上升趨勢時，系統自動觸發在線超音波震盪或自動反沖洗，將雜質於沉積初期消除。
02
高熱傳效益帶來的「高流阻」，是否會大幅增加泵浦耗電？
我們認為關鍵在於 「流道拓撲優化（Topology Optimization）與變頻泵浦動態控制」。傳統直通道確實會造成高壓降。高階設計採用漸進式分流或歧管式（Manifold）微通道結構，在提高換熱面積的同時降低流阻；搭配變頻泵浦（VFD）根據現場熱負荷（Heat Load）實時調節流量，實現「精準給冷」，總體效益上散熱量提升的價值遠高於泵浦增加的微幅電力成本。
02
高熱傳效益帶來的「高流阻」，是否會大幅增加泵浦耗電？
我們認為關鍵在於 「流道拓撲優化（Topology Optimization）與變頻泵浦動態控制」。傳統直通道確實會造成高壓降。高階設計採用漸進式分流或歧管式（Manifold）微通道結構，在提高換熱面積的同時降低流阻；搭配變頻泵浦（VFD）根據現場熱負荷（Heat Load）實時調節流量，實現「精準給冷」，總體效益上散熱量提升的價值遠高於泵浦增加的微幅電力成本。
03
微通道液冷能否為高功耗產線提供更穩定的超頻與散熱能力？
我們會將評估核心訂在 「低熱阻（Thermal Resistance）」與「熱點（Hotspot）實時動態導熱」。傳統風冷或巨型液冷板熱阻過高，易造成局部過熱。微通道利用超高比表面積與近距離接觸技術，能將晶片或高功率設備節點熱阻降低 60% 以上；即使產線設備在高功耗運轉下，也能將溫升控制在安全內，確保 24/7 高效穩定運行。
03
微通道液冷能否為高功耗產線提供更穩定的超頻與散熱能力？
我們會將評估核心訂在 「低熱阻（Thermal Resistance）」與「熱點（Hotspot）實時動態導熱」。傳統風冷或巨型液冷板熱阻過高，易造成局部過熱。微通道利用超高比表面積與近距離接觸技術，能將晶片或高功率設備節點熱阻降低 60% 以上；即使產線設備在高功耗運轉下，也能將溫升控制在安全內，確保 24/7 高效穩定運行。
04
能否將傳統大容量批次反應改為「連續式微通道反應」？
我們認為解決方法在於 「質傳/熱傳速率」與「連續流（Flow Chemistry）安全性評估」。傳統批次釜反應易有熱積聚爆衝風險。微通道反應器具備高表面積，能即時準確控制反應溫度與混合，將持液量（Hold-up volume）縮減至千分之一；不僅將強放熱反應的危險性降至趨近於零，更能大幅提升選擇性與產率，實現產能與安全雙贏。
04
能否將傳統大容量批次反應改為「連續式微通道反應」？
我們認為解決方法在於 「質傳/熱傳速率」與「連續流（Flow Chemistry）安全性評估」。傳統批次釜反應易有熱積聚爆衝風險。微通道反應器具備高表面積，能即時準確控制反應溫度與混合，將持液量（Hold-up volume）縮減至千分之一；不僅將強放熱反應的危險性降至趨近於零，更能大幅提升選擇性與產率，實現產能與安全雙贏。
05
面對高壓高溫環境，微通道模組如何防止微裂紋洩漏？
我們的判斷標準在於 「擴散焊接（Diffusion Bonding）工藝」與「在線氦氣/壓力微洩漏檢測」。傳統釕焊或密封圈在高壓高溫下容易失效。現代高階微通道多採用同質金屬高溫高壓擴散焊接，使結合面達到母材級別的強度；生產端結合聲發射（Acoustic Emission）與 Helium 漏檢，營運端則透過流量與壓力差雙重 Interlock 監控，確保高壓高溫下 100% 零洩漏。
05
面對高壓高溫環境，微通道模組如何防止微裂紋洩漏？
我們的判斷標準在於 「擴散焊接（Diffusion Bonding）工藝」與「在線氦氣/壓力微洩漏檢測」。傳統釕焊或密封圈在高壓高溫下容易失效。現代高階微通道多採用同質金屬高溫高壓擴散焊接，使結合面達到母材級別的強度；生產端結合聲發射（Acoustic Emission）與 Helium 漏檢，營運端則透過流量與壓力差雙重 Interlock 監控，確保高壓高溫下 100% 零洩漏。
製造業的朋友們，我們誠摯邀請您一同建立需求，請您提出問題，我們將安排專業的顧問為您解答。
