如何防止高精度光纖對準（Active Alignment）成為最嚴重的產能瓶頸？

我們會先將標準訂在「矽光子共用陣列」與「 Machine Vision / AI 驅動的併行對準機制」。傳統單對單點對準慢。最佳做法是採用矽光子（SiPh）光偶合陣列與多軸高精度機甲，搭配高解析 AI 視覺定位與邊緣算力；在亞微米（Sub-micron）級精度下實施多通道併行對準（Parallel Alignment），將單站對準時間壓縮 70% 以上，確保 TAP 不拖累全線 UPH。

ASIC 發熱量大，如何防止高溫導致相鄰 NPO 光引擎失效或波長偏移？

我們認為關鍵在於「熱隔離（Thermal Isolation）結構設計」與「外部雷射源（ELS）」分離。ASIC 運轉高溫會引發雷射波長漂移與壽命衰退。波士頓諮詢（BCG）在半導體封裝鏈案例中指出，高階 NPO 架構必須採用外部雷射源（External Laser Source），將最怕熱的雷射移出板端；板上光引擎與 ASIC 之間則導入高熱阻溝槽與專屬微通道液冷，確保光模組溫升控制於 safe-zone。

如何優化 NPO 板上組裝流程，達到易維修、易重工的成本效益？

我們的評估核心在於「可插拔光引擎（Pluggable Optical Engine）」與「可拆卸 Socket 連接器」。若採用硬焊接，單一晶片損壞將導致整張高價 PCB 報廢。PwC 在電子製造轉型實踐中強調，應導入 Socket 式光電接點與快拆光纖陣列；出現不良時，現場技術員僅需經由專用治具即可在數分鐘內完成單模組 Rework 拆換，將生產與售後維修成本降至最低。

面對 800G/1.6T 龐大通道量，如何在產線實現「快速全通道」檢測？

我們的解決方法為「多通道併行 BERT 測試與光學開窗 AI 眼圖（Eye Diagram）自動分析」。逐通道測試耗時長。高階產線導入多頻道高頻串列訊號測試儀，實現 16/32 通道同時間平行掃描；搭配邊緣 AI 即時抓取眼圖 Mask 裕度與誤碼率（BER），在數秒內完成 1.6T 訊號品質全檢，精準淘汰邊緣不良品。

無塵室與光纖端面清潔，是否足以防止微塵導致的「無聲光衰」？

微米級灰塵即可造成 3dB 以上的無聲光衰（Silent Attenuation）。除了升級自動化工作站的無塵等級外，組裝設備必須整合自動氣吹/膠條清潔與 3D 光學顯微檢測（FA）；每次對準前自動對端面進行零瑕疵掃描驗證，並記錄於 MES 數位履歷，徹底杜絕光衰風險。

什麼是 NPO？比 CPO 更容易落地的路徑

Q: 如何防止高精度光纖對準（Active Alignment）成為最嚴重的產能瓶頸？

我們會先將標準訂在 「矽光子共用陣列」與「 Machine Vision / AI 驅動的併行對準機制」。傳統單對單點對準慢。最佳做法是採用矽光子（SiPh）光偶合陣列與多軸高精度機甲，搭配高解析 AI 視覺定位與邊緣算力；在亞微米（Sub-micron）級精度下實施多通道併行對準（Parallel Alignment），將單站對準時間壓縮 70% 以上，確保 TAP 不拖累全線 UPH。

Q: ASIC 發熱量大，如何防止高溫導致相鄰 NPO 光引擎失效或波長偏移？

我們認為關鍵在於 「熱隔離（Thermal Isolation）結構設計」與「外部雷射源（ELS）」分離。ASIC 運轉高溫會引發雷射波長漂移與壽命衰退。波士頓諮詢（BCG）在半導體封裝鏈案例中指出，高階 NPO 架構必須採用外部雷射源（External Laser Source），將最怕熱的雷射移出板端；板上光引擎與 ASIC 之間則導入高熱阻溝槽與專屬微通道液冷，確保光模組溫升控制於 safe-zone。

Q: 如何優化 NPO 板上組裝流程，達到易維修、易重工的成本效益？

我們的評估核心在於 「可插拔光引擎（Pluggable Optical Engine）」與「可拆卸 Socket 連接器」。若採用硬焊接，單一晶片損壞將導致整張高價 PCB 報廢。PwC 在電子製造轉型實踐中強調，應導入 Socket 式光電接點與快拆光纖陣列；出現不良時，現場技術員僅需經由專用治具即可在數分鐘內完成單模組 Rework 拆換，將生產與售後維修成本降至最低。

Q: 面對 800G/1.6T 龐大通道量，如何在產線實現「快速全通道」檢測？

我們的解決方法為 「多通道併行 BERT 測試與光學開窗 AI 眼圖（Eye Diagram）自動分析」。逐通道測試耗時長。高階產線導入多頻道高頻串列訊號測試儀，實現 16/32 通道同時間平行掃描；搭配邊緣 AI 即時抓取眼圖 Mask 裕度與誤碼率（BER），在數秒內完成 1.6T 訊號品質全檢，精準淘汰邊緣不良品。

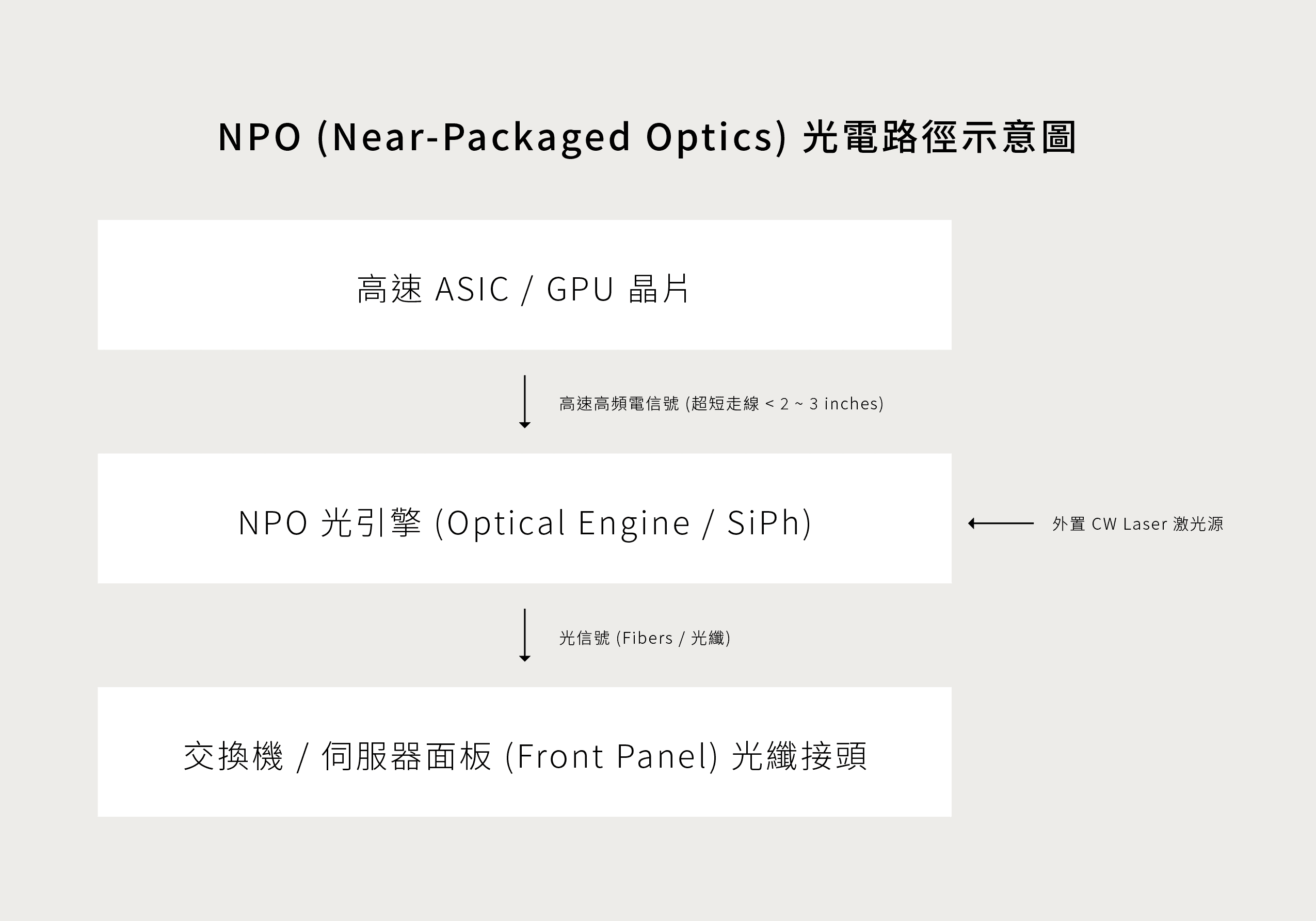

01 NPO 架構定義與運作機制

NPO 是一種將矽光子光引擎（Optical Engine）安裝在與主控制晶片（ASIC/GPU）相同的系統子板或系統基板（Substrate/Interposer）邊緣，實現短距離高頻電信號與光信號傳輸的光電融合技術。傳統架構中，電信號需要穿過長達 10–15 吋的 PCB 走線與多個連接器，產生信號衰減；NPO 透過將光引擎下沉至 ASIC 幾公分範圍內，實現了高頻信號的「短距電傳輸、長距光傳輸」。

短距離高頻電走線（Short Reach Electrical Trace）： NPO 將 ASIC 到光引擎之間的 SerDes 電走線距離縮短至 2 ~ 3 吋以內，顯著降低高頻信號的高頻介電損耗（High-Frequency Insertion Loss）。
矽光子（SiPh）光引擎整合： 光引擎內部採用矽光子晶體（Silicon Photonics IC），整合 Mach-Zehnder 變調器（MZM）與微環諧振器（MRR），將 ASIC 輸出的電信號高速轉譯為 1310nm/1550nm 波長光信號。
外部激光源（External Laser Source, ELS）分離設計： 採用外置連續波激光器（CW Laser），透過保偏光纖（PMF）引入光能，將發熱量極大的雷射光源與敏感的矽光晶片在物理空間上分離。

當我們為了降低電信號衰減而將光引擎移至 ASIC 附近的基板時，我們是否評估過「外置激光源（ELS）光纖耦合損耗（Coupling Loss）」對整體光功率預算（Optical Power Budget）帶來的補償成本？

這直接觸及了光電轉換系統的效率核心，將光引擎近距化雖然省去了電傳輸功耗，但光纖與矽光晶片之間的自動化光學對準（Optical Alignment）與封裝損耗變成了新的瓶頸。半導體團隊在選擇 NPO 路線時，必須同步評估高精度光學耦合設備與微鏡陣列的成熟度，才能確保光功耗的節省不被光學損耗抵銷。

NPO 核心技術組件與封裝結構分解對照：

核心組件名稱	主要物理形態與技術特徵	在 NPO 架構中的功能與作用	關鍵工程挑戰
光引擎（Optical Engine）	整合矽光子（SiPh）晶片、EIC（電晶片）與 PIC（光晶片）。	負責完成光訊號與高頻電訊號之間的相互轉換。	尺寸微型化與高密度光纖對準（Fiber Coupling）。
Mezzanine 連接器	高密度、高頻率的板對板（Board-to-Board）電介面。	實現光引擎與主板／系統載板之間的可拆卸連接。	控制插拔損耗並確保 112G／224G SerDes 訊號完整性。
外置雷射源（ELSFP）	移至前面板的外置雷射光源模組（External Laser Source）。	為 NPO 光引擎提供穩定的光源輸入，避免雷射高溫失效。	光功率分流損耗（Splitter Loss）與安全防護。
高頻 PCB／主板	採用低損耗（Ultra Low Loss）銅箔基板材料。	連接 ASIC 晶片與 NPO 連接器，傳輸高頻電信號。	佈線密度限制與高頻訊號衰減（Insertion Loss）控管。

01 NPO 架構定義與運作機制

NPO 是一種將矽光子光引擎（Optical Engine）安裝在與主控制晶片（ASIC/GPU）相同的系統子板或系統基板（Substrate/Interposer）邊緣，實現短距離高頻電信號與光信號傳輸的光電融合技術。傳統架構中，電信號需要穿過長達 10–15 吋的 PCB 走線與多個連接器，產生信號衰減；NPO 透過將光引擎下沉至 ASIC 幾公分範圍內，實現了高頻信號的「短距電傳輸、長距光傳輸」。

短距離高頻電走線（Short Reach Electrical Trace）： NPO 將 ASIC 到光引擎之間的 SerDes 電走線距離縮短至 2 ~ 3 吋以內，顯著降低高頻信號的高頻介電損耗（High-Frequency Insertion Loss）。
矽光子（SiPh）光引擎整合： 光引擎內部採用矽光子晶體（Silicon Photonics IC），整合 Mach-Zehnder 變調器（MZM）與微環諧振器（MRR），將 ASIC 輸出的電信號高速轉譯為 1310nm/1550nm 波長光信號。
外部激光源（External Laser Source, ELS）分離設計： 採用外置連續波激光器（CW Laser），透過保偏光纖（PMF）引入光能，將發熱量極大的雷射光源與敏感的矽光晶片在物理空間上分離。

當我們為了降低電信號衰減而將光引擎移至 ASIC 附近的基板時，我們是否評估過「外置激光源（ELS）光纖耦合損耗（Coupling Loss）」對整體光功率預算（Optical Power Budget）帶來的補償成本？

這直接觸及了光電轉換系統的效率核心，將光引擎近距化雖然省去了電傳輸功耗，但光纖與矽光晶片之間的自動化光學對準（Optical Alignment）與封裝損耗變成了新的瓶頸。半導體團隊在選擇 NPO 路線時，必須同步評估高精度光學耦合設備與微鏡陣列的成熟度，才能確保光功耗的節省不被光學損耗抵銷。

NPO 核心技術組件與封裝結構分解對照：

核心組件名稱	主要物理形態與技術特徵	在 NPO 架構中的功能與作用	關鍵工程挑戰
光引擎（Optical Engine）	整合矽光子（SiPh）晶片、EIC（電晶片）與 PIC（光晶片）。	負責完成光訊號與高頻電訊號之間的相互轉換。	尺寸微型化與高密度光纖對準（Fiber Coupling）。
Mezzanine 連接器	高密度、高頻率的板對板（Board-to-Board）電介面。	實現光引擎與主板／系統載板之間的可拆卸連接。	控制插拔損耗並確保 112G／224G SerDes 訊號完整性。
外置雷射源（ELSFP）	移至前面板的外置雷射光源模組（External Laser Source）。	為 NPO 光引擎提供穩定的光源輸入，避免雷射高溫失效。	光功率分流損耗（Splitter Loss）與安全防護。
高頻 PCB／主板	採用低損耗（Ultra Low Loss）銅箔基板材料。	連接 ASIC 晶片與 NPO 連接器，傳輸高頻電信號。	佈線密度限制與高頻訊號衰減（Insertion Loss）控管。

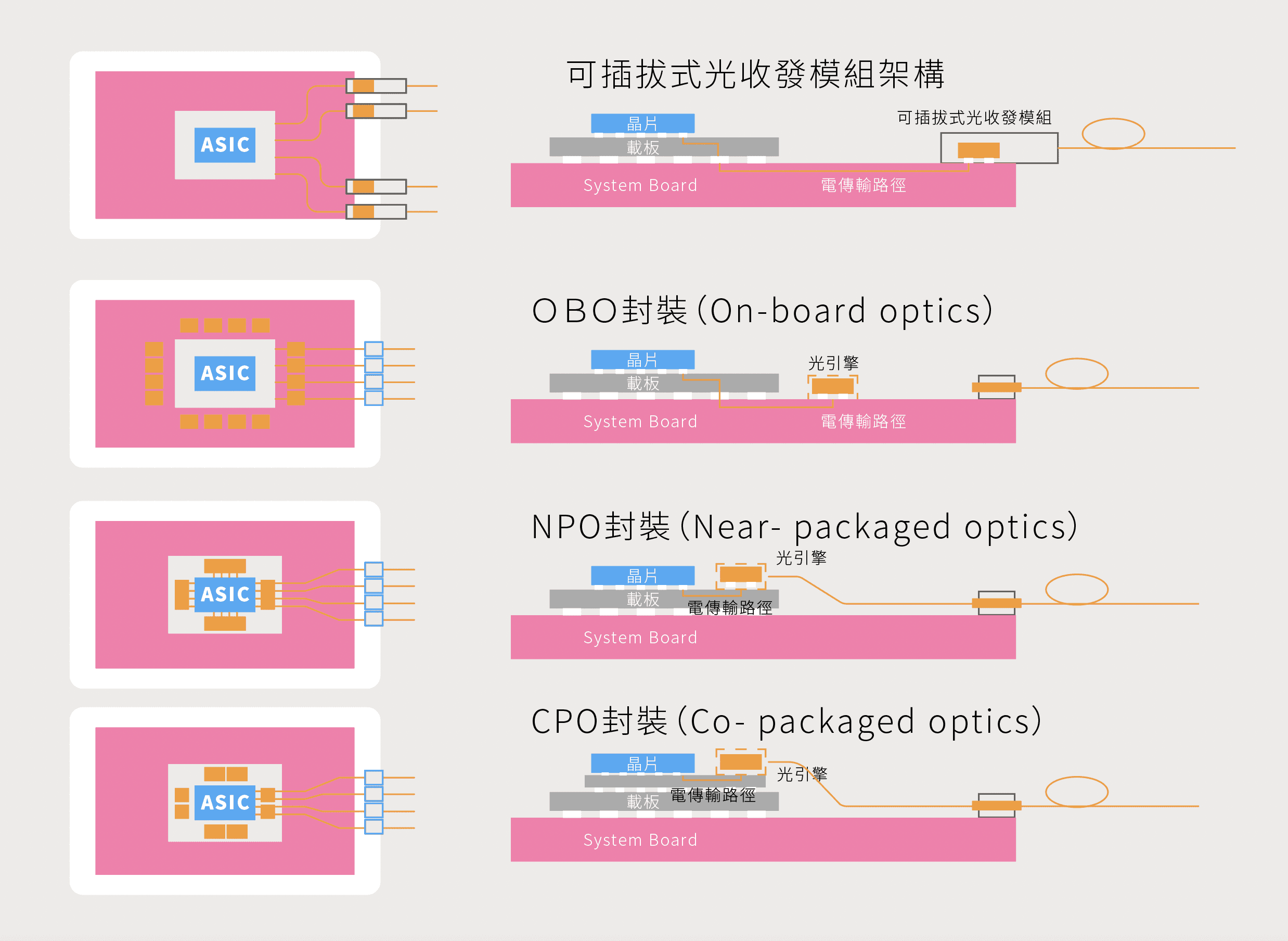

02 高速光互連 4 大技術的差異

在 1.6T 與 3.2T 網路時代，業界對「如何消除傳統 DSP 功耗」產生了不同的技術路線分歧。對於資料中心架構師、光模組廠商與投資分析師而言， LPO（線性驅動可插拔光模組）、OBO（板載光學）、NPO（近封裝光學）與 CPO（共封裝光學）的優缺點是商業決策的重中之重。評估層面包含「電走線距離」、「功耗表現」、「維護更換難易度」與「封裝良率風險」。透過們我們整理出的差異分析，能協助團隊準確定位產業界的技術。

LPO、OBO、NPO與CPO 四大架構比較：

評估維度	LPO (Linear Pluggable)	OBO (On-Board Optics)	NPO (Near-Packaged)	CPO (Co-Packaged)
光引擎位置	前面板 (Pluggable Form)	PCB 主板中間 (Mid-Board)	ASIC 子板/基板邊緣	與 ASIC 同一封裝基板(2.5D)
電走線距離	長 (10 ~ 12 吋)	中 (4 ~ 6 吋)	短 (1 ~ 3 吋)	極短 (< 15 毫米)
DSP 依賴度	去 DSP / 靠 ASIC 補償	需完整 DSP	可去/可留小型 DSP	徹底去除 DSP (或直接整合)
熱管理與維護	容易維護 (熱插拔)	難維護	中等可維護 (獨立 Sockets)	故障需整顆 ASIC 報廢

電走線距離與信號衰減（Trace Length & Loss）： CPO 走線最短（< 15mm），信號品質最佳；NPO 次之（1 ~ 3 吋）；OBO 為 4 ~ 6 吋；LPO 保持傳統可插拔長走線（> 10 吋），完全仰賴 ASIC 端 SerDes 的強大均衡能力。
DSP 驅動架構與系統功耗（DSP & Power Efficiency）： CPO 與 NPO 透過極短走線可實現低功耗甚至無 DSP 驅動，每 bit 傳輸功耗可降低 30% ~ 50%；LPO 移除光模組內 DSP，但對 ASIC SerDes 負擔較重。
熱管理與光熱解耦效能（Thermal Management）： NPO 與 OBO 光引擎與 ASIC 保持數公分距離，熱干擾顯著低於 CPO（CPO 光晶片直接受 ASIC 100°C+ 高溫烘烤）；LPO 則保持最佳的前面板散熱。
模組維修性與封裝良率風險（Serviceability & Yield）： CPO 最大的缺點是「一損俱損」，光引擎故障可能導致整顆昂貴 ASIC 報廢；NPO 採用高密度 socket 連接器，可實現獨立模組替換，維持高生產良率。

如果 LPO 能透過成熟的可插拔生態系暫時滿足 1.6T 需求，而 CPO 商業化成本過高，NPO 是否會成為半導體與網路巨頭在 3.2T 世代兼顧「高良率」與「低功耗」的折衷方案？

技術演進很少是一蹴可幾的，NPO 從「可插拔（Pluggable）」到「共封裝（CPO）」的橋樑。它既享受了矽光子整合帶來的功耗優勢，又避開了 CPO 2.5D/3D 先進封裝良率過低、無法熱插拔的致命傷，成為當前 ASIC 與光學大廠最為穩健的部署選項。

02 高速光互連 4 大技術的差異

在 1.6T 與 3.2T 網路時代，業界對「如何消除傳統 DSP 功耗」產生了不同的技術路線分歧。對於資料中心架構師、光模組廠商與投資分析師而言， LPO（線性驅動可插拔光模組）、OBO（板載光學）、NPO（近封裝光學）與 CPO（共封裝光學）的優缺點是商業決策的重中之重。評估層面包含「電走線距離」、「功耗表現」、「維護更換難易度」與「封裝良率風險」。透過們我們整理出的差異分析，能協助團隊準確定位產業界的技術。

LPO、OBO、NPO與CPO 四大架構比較：

評估維度	LPO (Linear Pluggable)	OBO (On-Board Optics)	NPO (Near-Packaged)	CPO (Co-Packaged)
光引擎位置	前面板 (Pluggable Form)	PCB 主板中間 (Mid-Board)	ASIC 子板/基板邊緣	與 ASIC 同一封裝基板(2.5D)
電走線距離	長 (10 ~ 12 吋)	中 (4 ~ 6 吋)	短 (1 ~ 3 吋)	極短 (< 15 毫米)
DSP 依賴度	去 DSP / 靠 ASIC 補償	需完整 DSP	可去/可留小型 DSP	徹底去除 DSP (或直接整合)
熱管理與維護	容易維護 (熱插拔)	難維護	中等可維護 (獨立 Sockets)	故障需整顆 ASIC 報廢

電走線距離與信號衰減（Trace Length & Loss）： CPO 走線最短（< 15mm），信號品質最佳；NPO 次之（1 ~ 3 吋）；OBO 為 4 ~ 6 吋；LPO 保持傳統可插拔長走線（> 10 吋），完全仰賴 ASIC 端 SerDes 的強大均衡能力。
DSP 驅動架構與系統功耗（DSP & Power Efficiency）： CPO 與 NPO 透過極短走線可實現低功耗甚至無 DSP 驅動，每 bit 傳輸功耗可降低 30% ~ 50%；LPO 移除光模組內 DSP，但對 ASIC SerDes 負擔較重。
熱管理與光熱解耦效能（Thermal Management）： NPO 與 OBO 光引擎與 ASIC 保持數公分距離，熱干擾顯著低於 CPO（CPO 光晶片直接受 ASIC 100°C+ 高溫烘烤）；LPO 則保持最佳的前面板散熱。
模組維修性與封裝良率風險（Serviceability & Yield）： CPO 最大的缺點是「一損俱損」，光引擎故障可能導致整顆昂貴 ASIC 報廢；NPO 採用高密度 socket 連接器，可實現獨立模組替換，維持高生產良率。

如果 LPO 能透過成熟的可插拔生態系暫時滿足 1.6T 需求，而 CPO 商業化成本過高，NPO 是否會成為半導體與網路巨頭在 3.2T 世代兼顧「高良率」與「低功耗」的折衷方案？

技術演進很少是一蹴可幾的，NPO 從「可插拔（Pluggable）」到「共封裝（CPO）」的橋樑。它既享受了矽光子整合帶來的功耗優勢，又避開了 CPO 2.5D/3D 先進封裝良率過低、無法熱插拔的致命傷，成為當前 ASIC 與光學大廠最為穩健的部署選項。

03 NPO 解決 3 大瓶頸的效益

在建構數萬顆 GPU 組成的 LLM 訓練集群時，橫向擴展（Scale-out）與縱向擴展（Scale-up）網路的頻寬密度成為算力釋放的生命線。當光纖傳輸距離需要覆蓋 Rack-to-Rack（機架間）甚至 Row-to-Row 時，NPO 能在大幅提升 Port 密度的同時，解決銅線（DAC/ACC）在 1.6T 下傳輸距離無法超過 1 米的牆，直接優化下一代 AI ASIC 與 GPU 伺服器。

突破 AI 交換機前面板連接埠密度（Front-Panel Density）： 傳統可插拔模組體積龐大，51.2T/102.4T 交換機前面板已無法塞入足夠模組；NPO 將光引擎移至內部，前面板僅留超高密度光纖接頭（MPO/SN-MT），密度提升一倍以上。
顯著降低 AI 集群網絡延遲與數據丟包（Latency & Jitter）： NPO 縮短了電信號路徑，消除了傳統 DSP 複雜的 FEC（前向糾錯）編解碼延遲，為 AI 障礙 checkpoint 與分布式訓練提供低延遲通道。
克服高強度 AI 負載下的機架熱暴走（Thermal Throttling）： 傳統可插拔光模組聚集在前面板，阻擋了伺服器進氣風道；NPO 解散了前面板熱源，優化了 AI 伺服器整體的風冷與液冷流場設計。

當 NPO 將網路光纖直接引引至 AI 伺服器內部基板時，我們是否為「高密度光纖彎曲半徑與抗拉扯保護」準備好全新的伺服器內部布線規範（Cable Management）？

硬體維護細節決定了系統穩定度，將光纖引入機殼內部意味著光纖必須在狹小的空間內穿行。傳統光纖若彎曲過度會產生嚴重光損耗甚至折斷。導入 NPO 必須搭配新一代抗彎曲單模光纖（Bending-Insensitive Fiber, BIF）與自動化盲插連接器（Blind-Mate Connectors），才能確保 AI 伺服器在頻繁維護時不損壞內部敏感的光路。

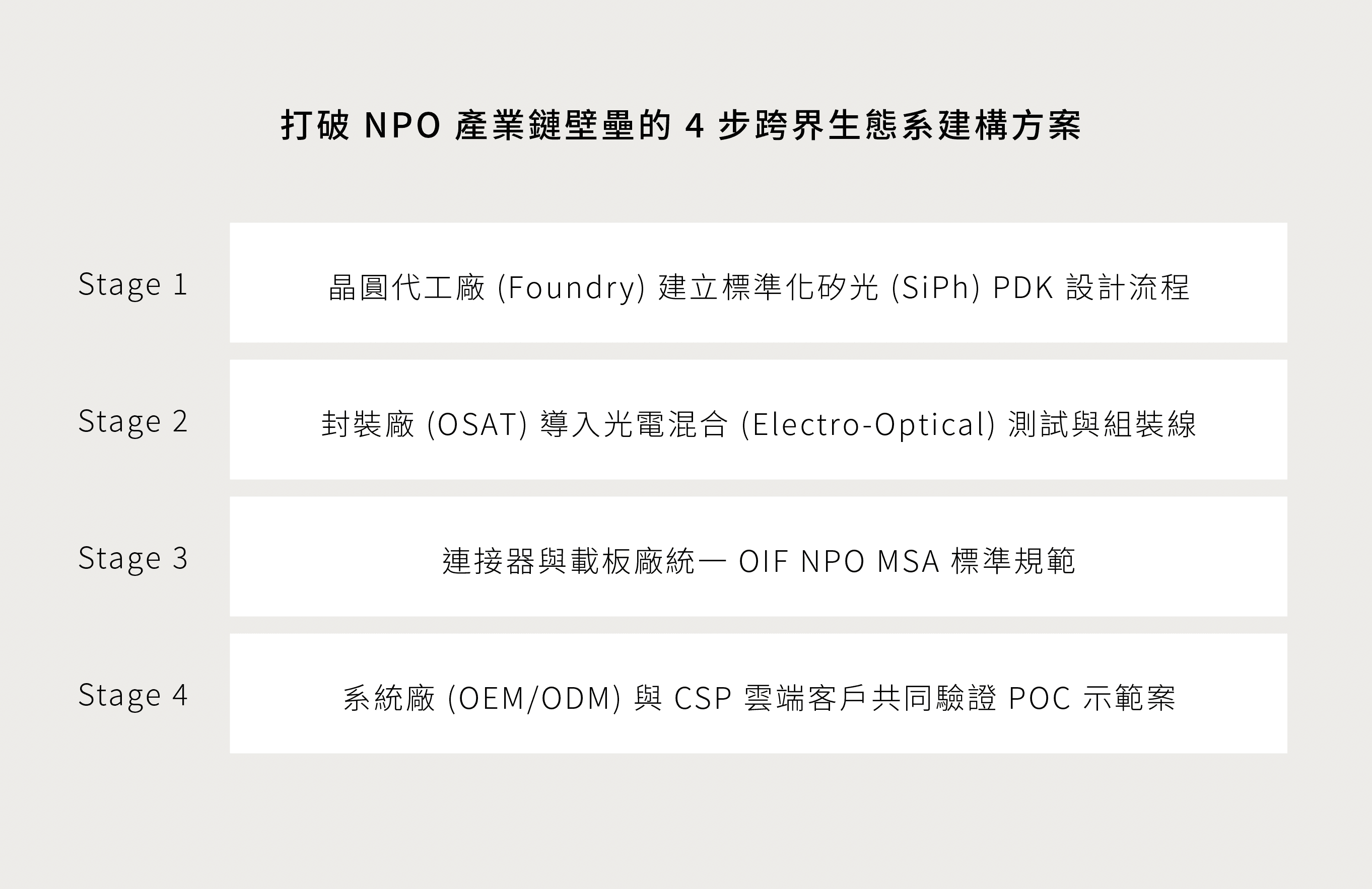

NPO 解決方案面臨之四大工程挑戰與應對策略：

工程挑戰維度	瓶頸與痛點產生的原因	供應鏈與技術突破對策	系統層面效益
高頻電信號衰減	隨著單通道邁入 112G/224G PAM4，PCB 傳輸損耗急劇增加。	優化介面佈線，採用超低損耗 CCL 板材與主動式重定時器（Retimer）。	確保高頻率下的信號完整性與極低誤碼率（BER）。
散熱與熱對流限制	光引擎緊鄰發熱量巨大的 ASIC（TDP > 500W ~ 1000W）。	導入外置光源（ELSFP）將熱源分離，並搭配液冷（Liquid Cooling）冷板。	防止雷射發光二極體因高溫發生波長漂移與壽命衰減。
光纖管理與機械應力	密集的光纖陣列（FA）在狹小空間內彎曲易折斷或產生光損。	採用耐彎折光纖（Bending-insensitive Fiber）與自動化保偏對準機構。	提高系統組裝良率，降低長期運作下的光損風險。
標準化與相容性	缺乏統一的介面規範，各廠商封裝尺寸與腳位不一。	推動 OIF（光網際網路論壇）與 COBO 之 NPO 相關標準化協議。	降解供應鏈鎖定（Vendor Lock-in）風險，加速商業化普及。

03 NPO 解決 3 大瓶頸的效益

在建構數萬顆 GPU 組成的 LLM 訓練集群時，橫向擴展（Scale-out）與縱向擴展（Scale-up）網路的頻寬密度成為算力釋放的生命線。當光纖傳輸距離需要覆蓋 Rack-to-Rack（機架間）甚至 Row-to-Row 時，NPO 能在大幅提升 Port 密度的同時，解決銅線（DAC/ACC）在 1.6T 下傳輸距離無法超過 1 米的牆，直接優化下一代 AI ASIC 與 GPU 伺服器。

突破 AI 交換機前面板連接埠密度（Front-Panel Density）： 傳統可插拔模組體積龐大，51.2T/102.4T 交換機前面板已無法塞入足夠模組；NPO 將光引擎移至內部，前面板僅留超高密度光纖接頭（MPO/SN-MT），密度提升一倍以上。
顯著降低 AI 集群網絡延遲與數據丟包（Latency & Jitter）： NPO 縮短了電信號路徑，消除了傳統 DSP 複雜的 FEC（前向糾錯）編解碼延遲，為 AI 障礙 checkpoint 與分布式訓練提供低延遲通道。
克服高強度 AI 負載下的機架熱暴走（Thermal Throttling）： 傳統可插拔光模組聚集在前面板，阻擋了伺服器進氣風道；NPO 解散了前面板熱源，優化了 AI 伺服器整體的風冷與液冷流場設計。

當 NPO 將網路光纖直接引引至 AI 伺服器內部基板時，我們是否為「高密度光纖彎曲半徑與抗拉扯保護」準備好全新的伺服器內部布線規範（Cable Management）？

硬體維護細節決定了系統穩定度，將光纖引入機殼內部意味著光纖必須在狹小的空間內穿行。傳統光纖若彎曲過度會產生嚴重光損耗甚至折斷。導入 NPO 必須搭配新一代抗彎曲單模光纖（Bending-Insensitive Fiber, BIF）與自動化盲插連接器（Blind-Mate Connectors），才能確保 AI 伺服器在頻繁維護時不損壞內部敏感的光路。

NPO 解決方案面臨之四大工程挑戰與應對策略：

工程挑戰維度	瓶頸與痛點產生的原因	供應鏈與技術突破對策	系統層面效益
高頻電信號衰減	隨著單通道邁入 112G/224G PAM4，PCB 傳輸損耗急劇增加。	優化介面佈線，採用超低損耗 CCL 板材與主動式重定時器（Retimer）。	確保高頻率下的信號完整性與極低誤碼率（BER）。
散熱與熱對流限制	光引擎緊鄰發熱量巨大的 ASIC（TDP > 500W ~ 1000W）。	導入外置光源（ELSFP）將熱源分離，並搭配液冷（Liquid Cooling）冷板。	防止雷射發光二極體因高溫發生波長漂移與壽命衰減。
光纖管理與機械應力	密集的光纖陣列（FA）在狹小空間內彎曲易折斷或產生光損。	採用耐彎折光纖（Bending-insensitive Fiber）與自動化保偏對準機構。	提高系統組裝良率，降低長期運作下的光損風險。
標準化與相容性	缺乏統一的介面規範，各廠商封裝尺寸與腳位不一。	推動 OIF（光網際網路論壇）與 COBO 之 NPO 相關標準化協議。	降解供應鏈鎖定（Vendor Lock-in）風險，加速商業化普及。

04 矽光子技術在 NPO 的 3 大突破

NPO 架構能夠實現，完全依賴於矽光子（Silicon Photonics, SiPh）半導體製程的突破。晶圓廠（Fab）現有的 CMOS 製程，將龐大的光學元件「微縮並整合」在一顆幾公厘見方的矽晶片上。我們將 Mach-Zehnder 變調器、鍺矽（GeSi）光電探測器以及波分複用（WDM）技術調研整理，重塑 NPO 光引擎的運算核心。

矽基馬赫-曾德爾調變器（Silicon MZM）與微環調變器（MRR）： 透過電光效應將高速電信號載入光波中，微環諧振器（MRR）更以極小尺寸實現高密度波導調變，是 NPO 高密度的核心關鍵。
鍺矽（GeSi）高速光電探測器（Photodetector）： 利用矽基外延生長鍺（Germanium）技術，實現對 1310/1550nm 光信號的高靈敏度接收與電信號還原，響應頻寬突破 50GHz 以上。
多波長波分複用（CWDM/DWDM）光路整合： 矽光子學能在單一波導內整合多個不同波長的光信號（例如. 4 波長或 8 波長），使單根光纖的傳輸能力呈幾何級數倍增。

當我們利用微環諧振器（MRR）追求更小尺寸時，我們是否解決了「微環對溫度極度敏感（Thermal Drift）」導致的光學波長失諧問題？

光學特性與溫升控制存在固有矛盾，矽光子中的微環變調器對溫度變化非常敏感，哪怕 1°C 的溫差都會導致波長偏移從而喪失信號。在 NPO 機殼內部複雜的熱環境下，必須在矽光晶片上整合微型微加熱器（Micro-heaters）與閉環 AI 控溫演算法，實時動態鎖定波長，確保 NPO 光學調變在全溫度範圍內 100% 穩定。

04 矽光子技術在 NPO 的 3 大突破

NPO 架構能夠實現，完全依賴於矽光子（Silicon Photonics, SiPh）半導體製程的突破。晶圓廠（Fab）現有的 CMOS 製程，將龐大的光學元件「微縮並整合」在一顆幾公厘見方的矽晶片上。我們將 Mach-Zehnder 變調器、鍺矽（GeSi）光電探測器以及波分複用（WDM）技術調研整理，重塑 NPO 光引擎的運算核心。

矽基馬赫-曾德爾調變器（Silicon MZM）與微環調變器（MRR）： 透過電光效應將高速電信號載入光波中，微環諧振器（MRR）更以極小尺寸實現高密度波導調變，是 NPO 高密度的核心關鍵。
鍺矽（GeSi）高速光電探測器（Photodetector）： 利用矽基外延生長鍺（Germanium）技術，實現對 1310/1550nm 光信號的高靈敏度接收與電信號還原，響應頻寬突破 50GHz 以上。
多波長波分複用（CWDM/DWDM）光路整合： 矽光子學能在單一波導內整合多個不同波長的光信號（例如. 4 波長或 8 波長），使單根光纖的傳輸能力呈幾何級數倍增。

當我們利用微環諧振器（MRR）追求更小尺寸時，我們是否解決了「微環對溫度極度敏感（Thermal Drift）」導致的光學波長失諧問題？

光學特性與溫升控制存在固有矛盾，矽光子中的微環變調器對溫度變化非常敏感，哪怕 1°C 的溫差都會導致波長偏移從而喪失信號。在 NPO 機殼內部複雜的熱環境下，必須在矽光晶片上整合微型微加熱器（Micro-heaters）與閉環 AI 控溫演算法，實時動態鎖定波長，確保 NPO 光學調變在全溫度範圍內 100% 穩定。

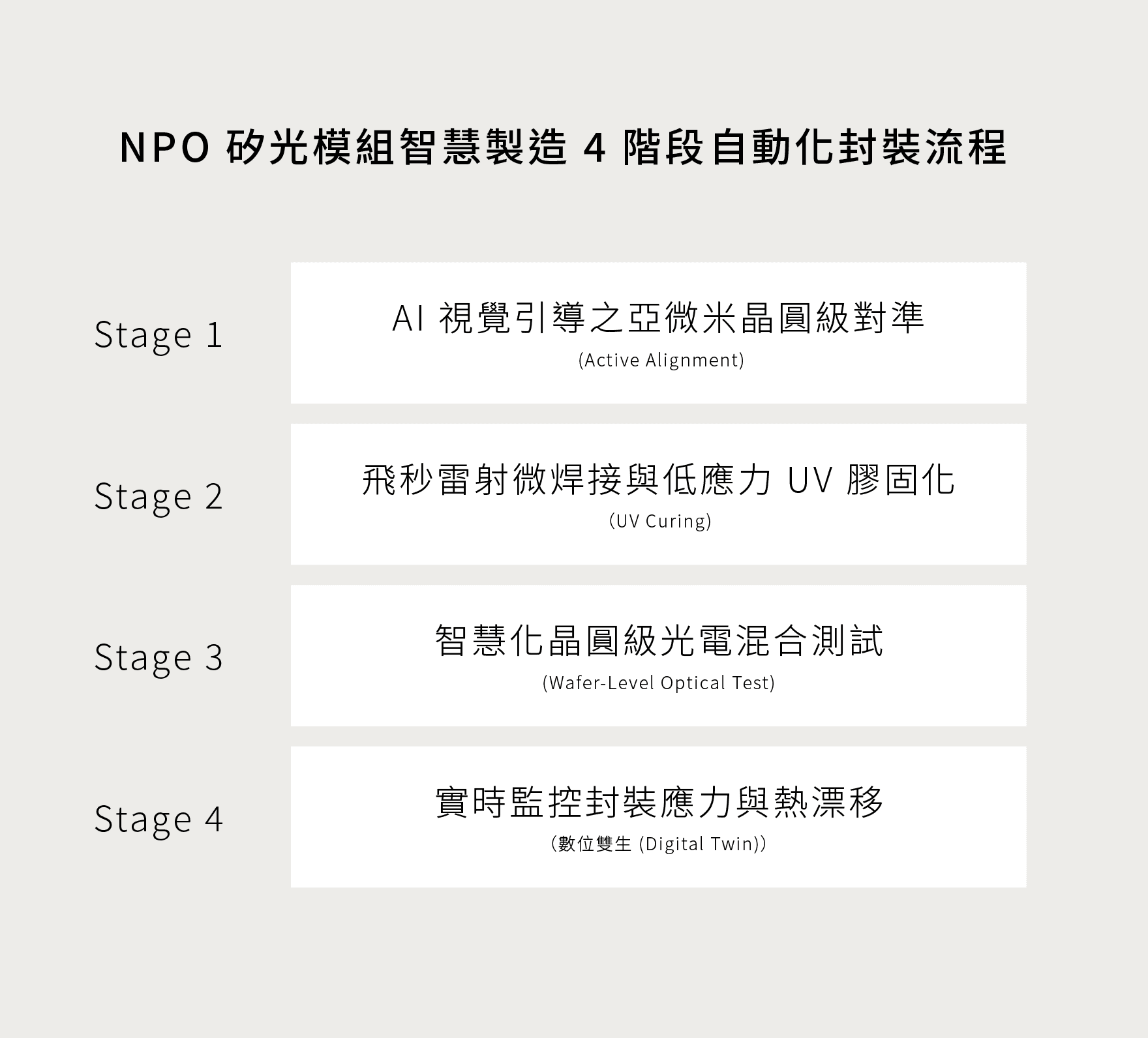

05 NPO 矽光模組封裝與結合

NPO 機構雖然避開了 CPO 最艱難的 2.5D 先進封裝，但其「光引擎與 PCB 基板的精密對準」以及「多通道光纖陣列（FA）的貼合」依舊達到了微米甚至亞微米級別，傳統人工或半自動封裝設備完全無法滿足產能要求。我們建立了一條整合 AI 視覺對準、高精度機械臂與實時光功率檢測的 4 階段自動化生產線，協助企業大幅降低 NPO 封裝不良率，推進高良率量產。

AI 視覺引導之亞微米級主動光學對準（Active Alignment）： 利用 AI 影像識別結合六軸壓電微動機械臂，在毫秒級內尋找光電晶片與光纖陣列之間的最大光功率結合點，對準精度達 < 0.5 微米。
飛秒雷射微焊接與低應力 UV 膠固化（Laser Welding & Curing）： 採用點膠 AI 劑量控制與 UV 固化技術，防止膠水在固化收縮過程產生微米級位移導致光功率驟降。
晶圓級光電混合自動化測試（Wafer-Level Electro-Optical Testing）： 導入高精度探針台（Probe Station），在光引擎封裝前實時注入光信號與電信號，提前篩除不良晶片（KGD, Known Good Die）。
數位雙生（Digital Twin）與封裝應力預測： 建立光封裝線的數位雙生模型，實時預測設備震動與環境溫濕度對對準良率的影響，自適應動態補償機器人軌跡。

當我們的自動化對準設備達到了 0.5 微米的極致精度時，我們是否忽視了「固化後膠水材料（Epoxy）在高溫老化過程中的應力鬆弛」導致光功率隨時間衰減的問題？

封裝良率不能只看「出廠當下」，更要看「十年壽命」，智慧製造不只是要對準產能，還要解決材料可靠性（Reliability）。封裝團隊必須在 AI 生產線中導入材料熱應力模擬分析，挑選具備超低熱膨脹係數（CTE）的專用光學膠，並結合熱循環老化測試（TC Test），確保 NPO 光模組在資料中心長期 7x24 高溫運作下依然保持零位移。

05 NPO 矽光模組封裝與結合

NPO 機構雖然避開了 CPO 最艱難的 2.5D 先進封裝，但其「光引擎與 PCB 基板的精密對準」以及「多通道光纖陣列（FA）的貼合」依舊達到了微米甚至亞微米級別，傳統人工或半自動封裝設備完全無法滿足產能要求。我們建立了一條整合 AI 視覺對準、高精度機械臂與實時光功率檢測的 4 階段自動化生產線，協助企業大幅降低 NPO 封裝不良率，推進高良率量產。

AI 視覺引導之亞微米級主動光學對準（Active Alignment）： 利用 AI 影像識別結合六軸壓電微動機械臂，在毫秒級內尋找光電晶片與光纖陣列之間的最大光功率結合點，對準精度達 < 0.5 微米。
飛秒雷射微焊接與低應力 UV 膠固化（Laser Welding & Curing）： 採用點膠 AI 劑量控制與 UV 固化技術，防止膠水在固化收縮過程產生微米級位移導致光功率驟降。
晶圓級光電混合自動化測試（Wafer-Level Electro-Optical Testing）： 導入高精度探針台（Probe Station），在光引擎封裝前實時注入光信號與電信號，提前篩除不良晶片（KGD, Known Good Die）。
數位雙生（Digital Twin）與封裝應力預測： 建立光封裝線的數位雙生模型，實時預測設備震動與環境溫濕度對對準良率的影響，自適應動態補償機器人軌跡。

當我們的自動化對準設備達到了 0.5 微米的極致精度時，我們是否忽視了「固化後膠水材料（Epoxy）在高溫老化過程中的應力鬆弛」導致光功率隨時間衰減的問題？

封裝良率不能只看「出廠當下」，更要看「十年壽命」，智慧製造不只是要對準產能，還要解決材料可靠性（Reliability）。封裝團隊必須在 AI 生產線中導入材料熱應力模擬分析，挑選具備超低熱膨脹係數（CTE）的專用光學膠，並結合熱循環老化測試（TC Test），確保 NPO 光模組在資料中心長期 7x24 高溫運作下依然保持零位移。

06 外置激光源與熱分離設計

在光電互連系統中，III-V 族化合物（例如. InP 磷化銦）雷射器是唯一的發光源，但它也是對溫度最敏感的器件，當環境溫度超過 70°C 時，雷射發光效率會急劇下降，壽命呈指數級縮短。透過外置激光源（ELS, External Laser Source），能發熱量巨大的雷射器從高溫 ASIC 附近「移開」。我們將掌握 OIF（光網際網路論壇）推動的盲插型外置光源（Blind-Mating ELSFP）規範，以及其熱分離機理。

ELSFP（External Laser Source Form-factor Pluggable）標準化模組： 將雷射器封裝在獨立的可插拔模組中，安裝於伺服器前面板，享有獨立的冷空氣散熱通道，徹底遠離內部 ASIC 高溫。
高功率保偏光纖（PMF）與偏振態維持（Polarization Maintenance）： ELS 輸出的高功率 CW 雷射透過 PMF 光纖引導至 NPO 光引擎，光纖必須在嚴苛的機器彎曲下維持光波偏振態完全穩定。
盲插光學連接器（Blind-Mate Optical Connectors）與防塵設計： ELSFP 模組支援熱插拔，內部採用非接觸式擴束連接器（Expanded Beam Connectors），大幅降低插拔過程中的灰塵污染風險。

當我們將激光源移至前面板（ELS）並採用保偏光纖引入時，我們是否計算過「高功率光束在微小纖芯內的非線性效應（Stimulated Brillouin Scattering, SBS）」所產生的功率上限？

外置激光源雖然解決了熱問題，但為了供應多個 NPO 通道，ELS 必須輸出高達數百毫瓦（mW）的高功率光束。當高功率光束進入狹窄光纖時，會引發 SBS 非線性散射，限制了單根光纖傳輸的最大光功率。為此，系統設計師必須採用多波長雷射（Multi-Wavelength Laser）或頻率擴展技術，分散光功率強度，才能讓 ELS 穩定為 NPO 補充足夠的光源能量。

06 外置激光源與熱分離設計

在光電互連系統中，III-V 族化合物（例如. InP 磷化銦）雷射器是唯一的發光源，但它也是對溫度最敏感的器件，當環境溫度超過 70°C 時，雷射發光效率會急劇下降，壽命呈指數級縮短。透過外置激光源（ELS, External Laser Source），能發熱量巨大的雷射器從高溫 ASIC 附近「移開」。我們將掌握 OIF（光網際網路論壇）推動的盲插型外置光源（Blind-Mating ELSFP）規範，以及其熱分離機理。

ELSFP（External Laser Source Form-factor Pluggable）標準化模組： 將雷射器封裝在獨立的可插拔模組中，安裝於伺服器前面板，享有獨立的冷空氣散熱通道，徹底遠離內部 ASIC 高溫。
高功率保偏光纖（PMF）與偏振態維持（Polarization Maintenance）： ELS 輸出的高功率 CW 雷射透過 PMF 光纖引導至 NPO 光引擎，光纖必須在嚴苛的機器彎曲下維持光波偏振態完全穩定。
盲插光學連接器（Blind-Mate Optical Connectors）與防塵設計： ELSFP 模組支援熱插拔，內部採用非接觸式擴束連接器（Expanded Beam Connectors），大幅降低插拔過程中的灰塵污染風險。

當我們將激光源移至前面板（ELS）並採用保偏光纖引入時，我們是否計算過「高功率光束在微小纖芯內的非線性效應（Stimulated Brillouin Scattering, SBS）」所產生的功率上限？

外置激光源雖然解決了熱問題，但為了供應多個 NPO 通道，ELS 必須輸出高達數百毫瓦（mW）的高功率光束。當高功率光束進入狹窄光纖時，會引發 SBS 非線性散射，限制了單根光纖傳輸的最大光功率。為此，系統設計師必須採用多波長雷射（Multi-Wavelength Laser）或頻率擴展技術，分散光功率強度，才能讓 ELS 穩定為 NPO 補充足夠的光源能量。

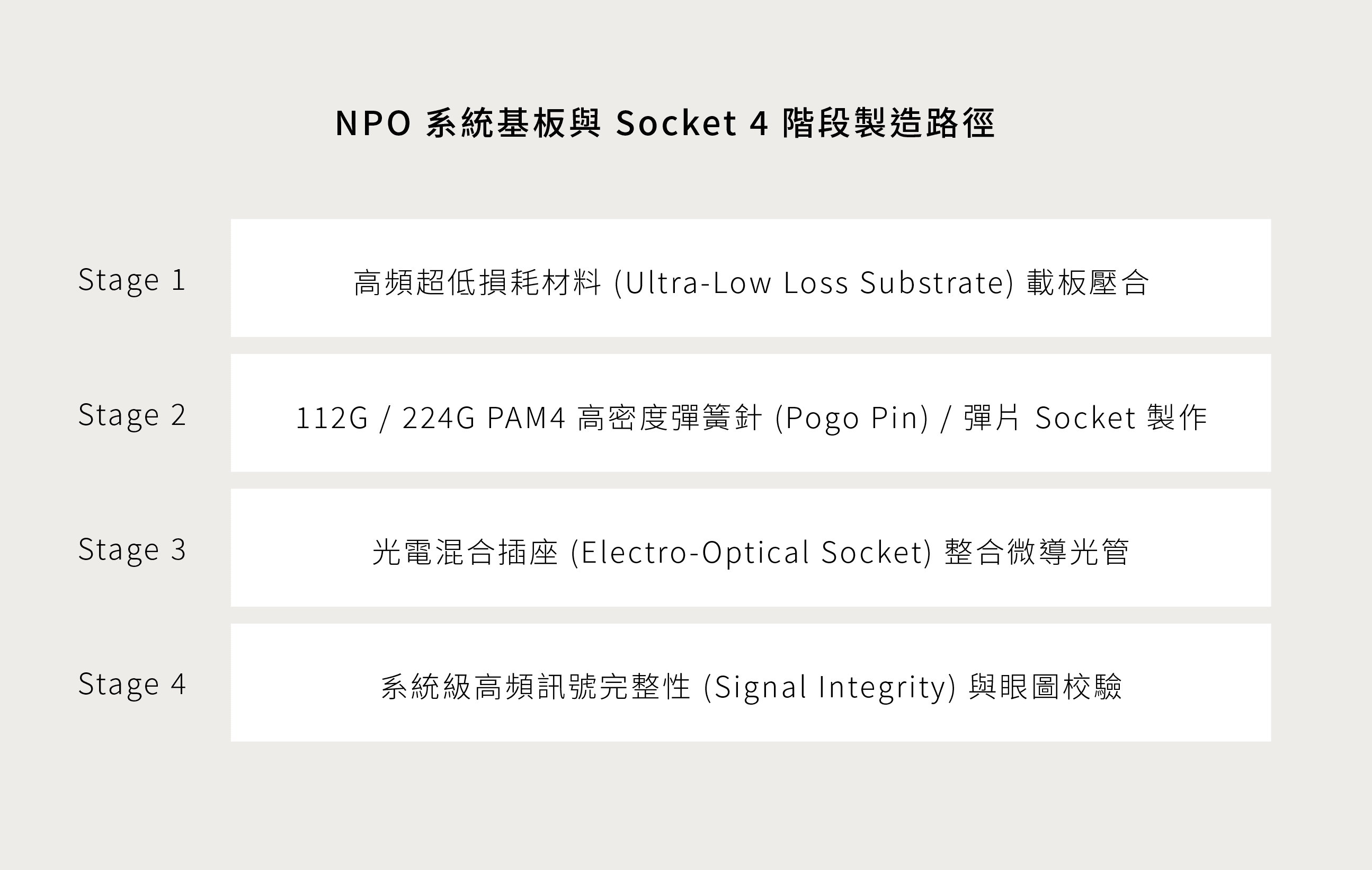

07 光學基板與 Socket 連接器

NPO 的核心競爭力在於「介於傳統 PCB 與 2.5D 先進封裝之間的絕佳平衡」。它不需要昂貴且良率低的矽中介層（Silicon Interposer），而是採用高密度有機封裝基板（High-Density Organic Substrate）與特製的高頻光電 Socket 連接器。為了製造出能夠承受 112G/224G PAM4 高頻電信號、同時具備微米級對準插座的 NPO 系統板，我們整理出這四階段路徑，幫助載板與連接器供應鏈抓緊 NPO 轉型優勢。

超低損耗有機載板與微孔加工（Ultra-Low Loss Organic Substrate）： 採用新型 ABF 載板材料與雷射盲孔（Laser Via）技術，打造支援 224Gbps 高速信號且具備極低熱膨脹係數（CTE）的 NPO 專用載板。
高密度金屬彈片與 Pogo-pin 光電插座（NPO Socket）開發： 設計阻抗匹配控制在 100±5 歐姆的高密度 Socket，確保 NPO 光引擎可透過 Socket 插拔安裝於載板上，實現零損壞更換。
光電混合插座與微型引光組件整合： Socket 不僅要傳輸電信號，內部還需整合微型導光柱或 MT 插針，確保光纖能在 Socket 插入時準確對準光引擎的光學孔位。
系統級眼圖（Eye Diagram）與訊號完整性（SI）測試： 在 112G/224G PAM4 速率下進行抖動（Jitter）與眼圖張開度測試，確保 Socket 的反射損耗（Return Loss）符合 OIF 規範。

當我們在載板上設計高密度 Socket 來實現 NPO 的可更換性時，我們是否評估過「多次插拔後金屬彈片接觸電阻增加」對高頻信號衰減帶來的負面影響？

機械結構的磨損是高頻信號的隱形殺手，可更換性（Serviceability）帶來了維護便利，但插拔介面無疑增加了電信號不連續點（Discontinuity）。連接器廠商必須採用超厚鍍金層與抗氧化合金，並在 Socket 端導入自我清潔（Self-Cleaning）彈片觸點設計，確保 NPO 模組即使在經歷多次拆裝後，高頻眼圖依然保持寬廣與穩定。

07 光學基板與 Socket 連接器

NPO 的核心競爭力在於「介於傳統 PCB 與 2.5D 先進封裝之間的絕佳平衡」。它不需要昂貴且良率低的矽中介層（Silicon Interposer），而是採用高密度有機封裝基板（High-Density Organic Substrate）與特製的高頻光電 Socket 連接器。為了製造出能夠承受 112G/224G PAM4 高頻電信號、同時具備微米級對準插座的 NPO 系統板，我們整理出這四階段路徑，幫助載板與連接器供應鏈抓緊 NPO 轉型優勢。

超低損耗有機載板與微孔加工（Ultra-Low Loss Organic Substrate）： 採用新型 ABF 載板材料與雷射盲孔（Laser Via）技術，打造支援 224Gbps 高速信號且具備極低熱膨脹係數（CTE）的 NPO 專用載板。
高密度金屬彈片與 Pogo-pin 光電插座（NPO Socket）開發： 設計阻抗匹配控制在 100±5 歐姆的高密度 Socket，確保 NPO 光引擎可透過 Socket 插拔安裝於載板上，實現零損壞更換。
光電混合插座與微型引光組件整合： Socket 不僅要傳輸電信號，內部還需整合微型導光柱或 MT 插針，確保光纖能在 Socket 插入時準確對準光引擎的光學孔位。
系統級眼圖（Eye Diagram）與訊號完整性（SI）測試： 在 112G/224G PAM4 速率下進行抖動（Jitter）與眼圖張開度測試，確保 Socket 的反射損耗（Return Loss）符合 OIF 規範。

當我們在載板上設計高密度 Socket 來實現 NPO 的可更換性時，我們是否評估過「多次插拔後金屬彈片接觸電阻增加」對高頻信號衰減帶來的負面影響？

機械結構的磨損是高頻信號的隱形殺手，可更換性（Serviceability）帶來了維護便利，但插拔介面無疑增加了電信號不連續點（Discontinuity）。連接器廠商必須採用超厚鍍金層與抗氧化合金，並在 Socket 端導入自我清潔（Self-Cleaning）彈片觸點設計，確保 NPO 模組即使在經歷多次拆裝後，高頻眼圖依然保持寬廣與穩定。

08 高頻電信號與信號完整性

當資料中心網路傳輸速率從單通道 56G PAM4 邁向 112G PAM4 乃至 224G PAM4 時，電信號在導線中的高頻集膚效應（Skin Effect）與介質損耗（Dielectric Loss）持續上升。 NPO 究竟能為 SI（Signal Integrity）與 PI（Power Integrity）帶來多大程度的改善，以及 NPO 本身仍面臨哪些電磁干擾（EMI）挑戰，這將影響工程師在 PCB 布局（Layout）階段即規劃好完整的 SI/PI 防線。

224G PAM4 速率下高頻集膚效應與介質損耗極限： 當頻率提升至 56GHz 以上，傳統銅線衰減極為嚴重，NPO 透過將走線控制在 2 吋以內，將通道整體衰減（Channel Insertion Loss）控制在 10dB 安全範圍內。
NPO 光電模組近距離電磁干擾（EMI / Crosstalk）防護： 光引擎內部的大電流驅動晶片（Driver）與 TIA（跨阻放大器）距離高頻 ASIC 極近，容易產生串擾（Crosstalk），需要採用金屬屏蔽罩（Shielding Can）隔絕。
電源完整性（PI）與動態大電流供應（Transient Current）： 光引擎內部的雷射驅動器需要極度穩定的低雜訊電源，NPO 載板必須整合高頻去耦電容（Decoupling Capacitors），防止電壓驟降（IR Drop）影響光輸出質量。

當我們在 NPO 光引擎周圍加裝金屬屏蔽罩來防禦 EMI 時，是否考慮過「屏蔽罩阻礙了空氣對流」導致光引擎熱量積聚的熱效益副作用？

信號完整性與熱學工程往往相互約束，系統設計不能孤立看待 SI 或 Thermal。新型 NPO 屏蔽罩正在惡「電磁與導熱一體化結構（Thermal-EMI Integrated Cover）」邁進，採用具備導電性的金屬化導熱聚合物，既能將 EMI 雜訊引導至地線，又能將光晶片的熱量快速傳導至外部散熱片，實現電磁防護與散熱的雙重平衡。

08 高頻電信號與信號完整性

當資料中心網路傳輸速率從單通道 56G PAM4 邁向 112G PAM4 乃至 224G PAM4 時，電信號在導線中的高頻集膚效應（Skin Effect）與介質損耗（Dielectric Loss）持續上升。 NPO 究竟能為 SI（Signal Integrity）與 PI（Power Integrity）帶來多大程度的改善，以及 NPO 本身仍面臨哪些電磁干擾（EMI）挑戰，這將影響工程師在 PCB 布局（Layout）階段即規劃好完整的 SI/PI 防線。

224G PAM4 速率下高頻集膚效應與介質損耗極限： 當頻率提升至 56GHz 以上，傳統銅線衰減極為嚴重，NPO 透過將走線控制在 2 吋以內，將通道整體衰減（Channel Insertion Loss）控制在 10dB 安全範圍內。
NPO 光電模組近距離電磁干擾（EMI / Crosstalk）防護： 光引擎內部的大電流驅動晶片（Driver）與 TIA（跨阻放大器）距離高頻 ASIC 極近，容易產生串擾（Crosstalk），需要採用金屬屏蔽罩（Shielding Can）隔絕。
電源完整性（PI）與動態大電流供應（Transient Current）： 光引擎內部的雷射驅動器需要極度穩定的低雜訊電源，NPO 載板必須整合高頻去耦電容（Decoupling Capacitors），防止電壓驟降（IR Drop）影響光輸出質量。

當我們在 NPO 光引擎周圍加裝金屬屏蔽罩來防禦 EMI 時，是否考慮過「屏蔽罩阻礙了空氣對流」導致光引擎熱量積聚的熱效益副作用？

信號完整性與熱學工程往往相互約束，系統設計不能孤立看待 SI 或 Thermal。新型 NPO 屏蔽罩正在惡「電磁與導熱一體化結構（Thermal-EMI Integrated Cover）」邁進，採用具備導電性的金屬化導熱聚合物，既能將 EMI 雜訊引導至地線，又能將光晶片的熱量快速傳導至外部散熱片，實現電磁防護與散熱的雙重平衡。

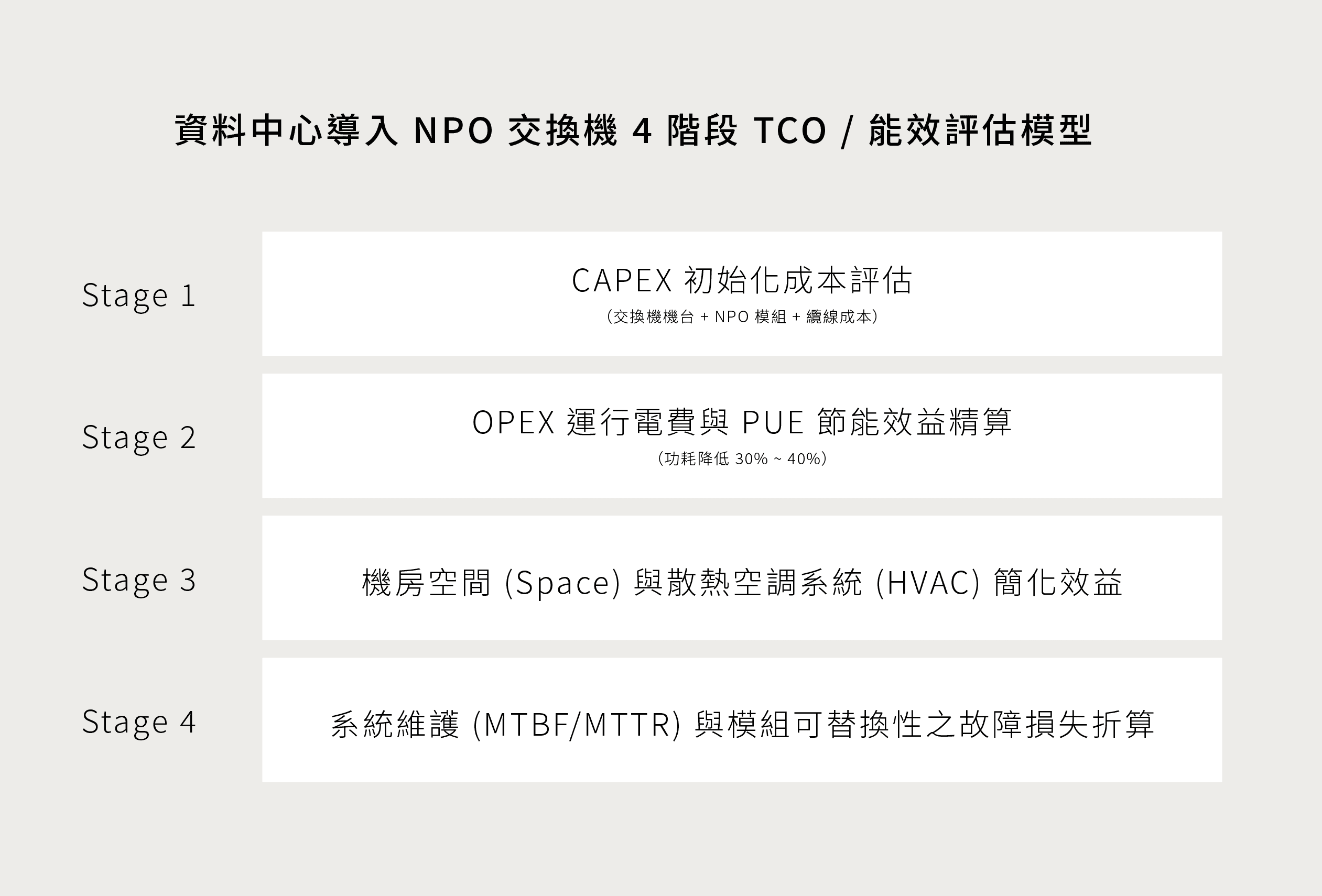

09 導入 NPO 交換機的 4 階段

對於超大規模資料中心營運商（例如. Meta、Google、Microsoft、AWS）而言，任何新技術的引進最終都必須歸結於 TCO（Total Cost of Ownership，總擁有成本）與 PUE（電源使用效率）的商業計算。因為這將會涉及到「CAPEX（設備購置）」、「OPEX（電費與維修）」、「CAPEX 節省效益」與「廢棄處置」，我們整理其導入的四階段，來協助企業以量化數據評估從可插拔模組轉向 NPO 交換機的真實投資報酬率（ROI）。

CAPEX 資本支出初期評估： 雖然 NPO 光引擎與 Socket 初期採購成本高於傳統光模組，但可大幅減少高階 DSP 晶片數量與昂貴的高頻 PCB 板材支出。
OPEX 綠色節能效益精算（Power Savings）： NPO 省去了長走線驅動與光模組 DSP 功耗，單台 51.2T 交換機可節省 200W ~ 300W 功耗，全機房一年可節省數百萬度電，大幅降低 PUE 指標。
機房空間（Aisle Space）與冷卻水循環優化效益： NPO 帶來的高連接埠密度使得單一機架可容納雙倍網路頻寬，減少了所需的機架總數，同時降低了機房空調（CRAC）負載。
MTBF（平均故障間隔）與 MTTR（平均修復時間）損失折算： 評估 NPO 可插拔 Socket 在故障時的現場更換成本，確保 NPO 的線上修復損失遠低於 CPO 的「整機報廢」風險。

當我們算出行業數據顯示 NPO 能降低 30% 功耗時，是否納入了「早期 NPO 供應鏈非標準化（Proprietary Risks）」導致的獨家供應商溢價成本？

商業化的最大風險往往在於標準化程度，NPO 要實現真正的低 TCO，離不開 OIF、IEEE 等國際標準組織對 NPO 光引擎尺寸、電氣介面與 OLS 規範的全面統一。大型資料中心採購時，必須推動「多源協定（MSA, Multi-Source Agreement）」，避免被單一晶片廠綁定，透過開放供應鏈生態系促成 NPO 價格快速下探至甜甜圈區間。

09 導入 NPO 交換機的 4 階段

對於超大規模資料中心營運商（例如. Meta、Google、Microsoft、AWS）而言，任何新技術的引進最終都必須歸結於 TCO（Total Cost of Ownership，總擁有成本）與 PUE（電源使用效率）的商業計算。因為這將會涉及到「CAPEX（設備購置）」、「OPEX（電費與維修）」、「CAPEX 節省效益」與「廢棄處置」，我們整理其導入的四階段，來協助企業以量化數據評估從可插拔模組轉向 NPO 交換機的真實投資報酬率（ROI）。

CAPEX 資本支出初期評估： 雖然 NPO 光引擎與 Socket 初期採購成本高於傳統光模組，但可大幅減少高階 DSP 晶片數量與昂貴的高頻 PCB 板材支出。
OPEX 綠色節能效益精算（Power Savings）： NPO 省去了長走線驅動與光模組 DSP 功耗，單台 51.2T 交換機可節省 200W ~ 300W 功耗，全機房一年可節省數百萬度電，大幅降低 PUE 指標。
機房空間（Aisle Space）與冷卻水循環優化效益： NPO 帶來的高連接埠密度使得單一機架可容納雙倍網路頻寬，減少了所需的機架總數，同時降低了機房空調（CRAC）負載。
MTBF（平均故障間隔）與 MTTR（平均修復時間）損失折算： 評估 NPO 可插拔 Socket 在故障時的現場更換成本，確保 NPO 的線上修復損失遠低於 CPO 的「整機報廢」風險。

當我們算出行業數據顯示 NPO 能降低 30% 功耗時，是否納入了「早期 NPO 供應鏈非標準化（Proprietary Risks）」導致的獨家供應商溢價成本？

商業化的最大風險往往在於標準化程度，NPO 要實現真正的低 TCO，離不開 OIF、IEEE 等國際標準組織對 NPO 光引擎尺寸、電氣介面與 OLS 規範的全面統一。大型資料中心採購時，必須推動「多源協定（MSA, Multi-Source Agreement）」，避免被單一晶片廠綁定，透過開放供應鏈生態系促成 NPO 價格快速下探至甜甜圈區間。

10 跨晶圓廠、封裝廠與光模組廠

NPO 技術的成熟絕不可能由單一領域的廠商獨自完成，它需要矽光 IC 設計商、晶圓代工廠（TSMC 等）、先進封裝廠（OSAT）、連接器廠與光模組業者的合作。其核心挑戰在於「如何打破傳統半導體與光電產業的產業隔閡」。我們整理出四個步驟，協助企業在矽光子與 NPO 的產業重組浪潮中佔據關鍵戰略生態位。

晶圓代工廠建構標準化矽光子 PDK（Process Design Kit）： TSMC、GlobalFoundries 等代工巨頭提供成熟的光學 PDK 軟體，讓 IC 設計公司能像設計電路一樣輕鬆設計光學元件。
OSAT 封裝廠轉型光電混合封裝（Electro-Optical OSAT）： 傳統封裝廠導入光學對準與光纖貼合設備，建立「晶片+光學」的一站式（Turnkey）先進封裝服務能力。
推動全球 NPO MSA（多源協定）與標準化介面： 結合 OIF 等組織推動 NPO 模組尺寸、Socket 引腳定義與外置光源（ELS）規格統一，確保異質廠商組件具備互操作性（Interoperability）。
雲端服務商（CSP）與系統廠聯合建立 POC 實證測試床： 由 Meta、Microsoft 等終端需求方提供真實 AI 網絡環境，進行 NPO 交換機的 POC（概念驗證）與高溫耐久測試，加速商業落地。

當台積電與 Intel 等半導體巨頭紛紛推出自己的矽光與 CPO/NPO 平台時，傳統的光模組組裝廠（Optical Transceiver Vendors）會被邊緣化，還是能轉型為 NPO 光引擎的專用代工角色？

產業邊界重新劃分，必然引發角色的轉變，NPO 革命不是要消滅光模組廠，而是驅動其「技術升級」。傳統光模組廠擁有極其寶貴的光學設計、光纖結合與精密測試經驗，這正是半導體晶圓廠所缺乏的。未來最成功的模式將是「晶圓廠製造矽光晶片 + OSAT 進行載板封裝 + 光模組廠進行高難度光學耦合與測試」的強強聯手，共同促成 NPO 生態系的繁榮與成熟。

10 跨晶圓廠、封裝廠與光模組廠

NPO 技術的成熟絕不可能由單一領域的廠商獨自完成，它需要矽光 IC 設計商、晶圓代工廠（TSMC 等）、先進封裝廠（OSAT）、連接器廠與光模組業者的合作。其核心挑戰在於「如何打破傳統半導體與光電產業的產業隔閡」。我們整理出四個步驟，協助企業在矽光子與 NPO 的產業重組浪潮中佔據關鍵戰略生態位。

晶圓代工廠建構標準化矽光子 PDK（Process Design Kit）： TSMC、GlobalFoundries 等代工巨頭提供成熟的光學 PDK 軟體，讓 IC 設計公司能像設計電路一樣輕鬆設計光學元件。
OSAT 封裝廠轉型光電混合封裝（Electro-Optical OSAT）： 傳統封裝廠導入光學對準與光纖貼合設備，建立「晶片+光學」的一站式（Turnkey）先進封裝服務能力。
推動全球 NPO MSA（多源協定）與標準化介面： 結合 OIF 等組織推動 NPO 模組尺寸、Socket 引腳定義與外置光源（ELS）規格統一，確保異質廠商組件具備互操作性（Interoperability）。
雲端服務商（CSP）與系統廠聯合建立 POC 實證測試床： 由 Meta、Microsoft 等終端需求方提供真實 AI 網絡環境，進行 NPO 交換機的 POC（概念驗證）與高溫耐久測試，加速商業落地。

當台積電與 Intel 等半導體巨頭紛紛推出自己的矽光與 CPO/NPO 平台時，傳統的光模組組裝廠（Optical Transceiver Vendors）會被邊緣化，還是能轉型為 NPO 光引擎的專用代工角色？

產業邊界重新劃分，必然引發角色的轉變，NPO 革命不是要消滅光模組廠，而是驅動其「技術升級」。傳統光模組廠擁有極其寶貴的光學設計、光纖結合與精密測試經驗，這正是半導體晶圓廠所缺乏的。未來最成功的模式將是「晶圓廠製造矽光晶片 + OSAT 進行載板封裝 + 光模組廠進行高難度光學耦合與測試」的強強聯手，共同促成 NPO 生態系的繁榮與成熟。

什麼是 NPO？比 CPO 更容易落地的路徑
