如何優化打線長度，防範寄生電容引發的高頻頻寬衰減？

我們會將標準訂為「極短雙打線（RF Wedge Bonding）」與「 3D 幾何寄生電容電磁模擬」。打線過長產生的寄生電感與電容會形成低通濾波器。最佳做法是採用 Flip-Chip（倒裝）或 3D 堆疊封裝；若採用 Wire Bonding，則需嚴格控制打線弧度與長度，並以高精度 RF 打線機實施雙線並聯，將寄生電容壓至 0.1pF 以下，保障高頻頻寬。

如何優化 pA/nA 微弱電流測試，避免測試站點成為產線瓶頸？

我們認為關鍵在於「高階 ATE 靜電屏蔽治具（Guard Ring）」與「多通道併行 Sampling 演算法」。微弱電流建立時間長極拖 UPH。在過去的光電測試優化案例中，我們發現應於測試 Socket 導入 Active Guarding 屏蔽電路消除充放電延遲；並結合 ATE 矩陣切換與併行脈衝測試，將單站 pA 級響應測試時間壓縮 70%，大幅突破產能瓶頸。

如何防範 PCB 殘留或濕氣引發的微漏電，保護 TIA 高 SNR？

微雜散電流會直接淹沒 nA 級輸入訊號，所以我們建議TIA 輸入端周圍必須設計同電位的保護環（Guard Ring）；生產端嚴格執行水洗與真空烘烤 SOP，並於離線測試合格後塗佈防潮絕緣膠，徹底阻絕濕氣與漏電路徑。

如何防止 TIA 高速運轉自熱導致的增益衰減與位準漂移？

我們的解決方法為「高導熱矽膠/金錫（AuSn）共晶共模」與「溫補（Temp-Compensated）增益控制」。自熱會引發晶片跨阻（Zt）下降與直流偏置漂移。高階產線應導入高導熱基板與薄層共晶打線；同時於 TIA 內部或外部 DSP 啟用動態溫度補償迴路，根據在線感測器實時微調偏置電流（Bias Current），確保高溫下 SNR 與眼圖品質不變形。

如何防範 DC-DC 雜訊耦合至 TIA 輸入端引發 BER 上升？

開關電源纹波會直接轉化為輸入端偽訊號，比較好的設計是要求 TIA 供電端必須經由高 PSRR（電源抑制比）LDO 進行二次穩壓； Layout 端實施敏感訊號與電源平面的完全隔離，將 DC-DC 頻段雜訊衰減 60dB 以上，確保位元誤碼率（BER）維持在 10^-12 以下。

什麼是 TIA？把微小光電流變成電訊號

Q: 如何優化打線長度，防範寄生電容引發的高頻頻寬衰減？

我們會將標準訂為 「極短雙打線（RF Wedge Bonding）」與「 3D 幾何寄生電容電磁模擬」。打線過長產生的寄生電感與電容會形成低通濾波器。最佳做法是採用 Flip-Chip（倒裝）或 3D 堆疊封裝；若採用 Wire Bonding，則需嚴格控制打線弧度與長度，並以高精度 RF 打線機實施雙線並聯，將寄生電容壓至 0.1pF 以下，保障高頻頻寬。

Q: 如何優化 pA/nA 微弱電流測試，避免測試站點成為產線瓶頸？

我們認為關鍵在於 「高階 ATE 靜電屏蔽治具（Guard Ring）」與「多通道併行 Sampling 演算法」。微弱電流建立時間長極拖 UPH。在過去的光電測試優化案例中，我們發現應於測試 Socket 導入 Active Guarding 屏蔽電路消除充放電延遲；並結合 ATE 矩陣切換與併行脈衝測試，將單站 pA 級響應測試時間壓縮 70%，大幅突破產能瓶頸。

Q: 如何防止 TIA 高速運轉自熱導致的增益衰減與位準漂移？

我們的解決方法為 「高導熱矽膠/金錫（AuSn）共晶共模」與「溫補（Temp-Compensated）增益控制」。自熱會引發晶片跨阻（Zt）下降與直流偏置漂移。高階產線應導入高導熱基板與薄層共晶打線；同時於 TIA 內部或外部 DSP 啟用動態溫度補償迴路，根據在線感測器實時微調偏置電流（Bias Current），確保高溫下 SNR 與眼圖品質不變形。

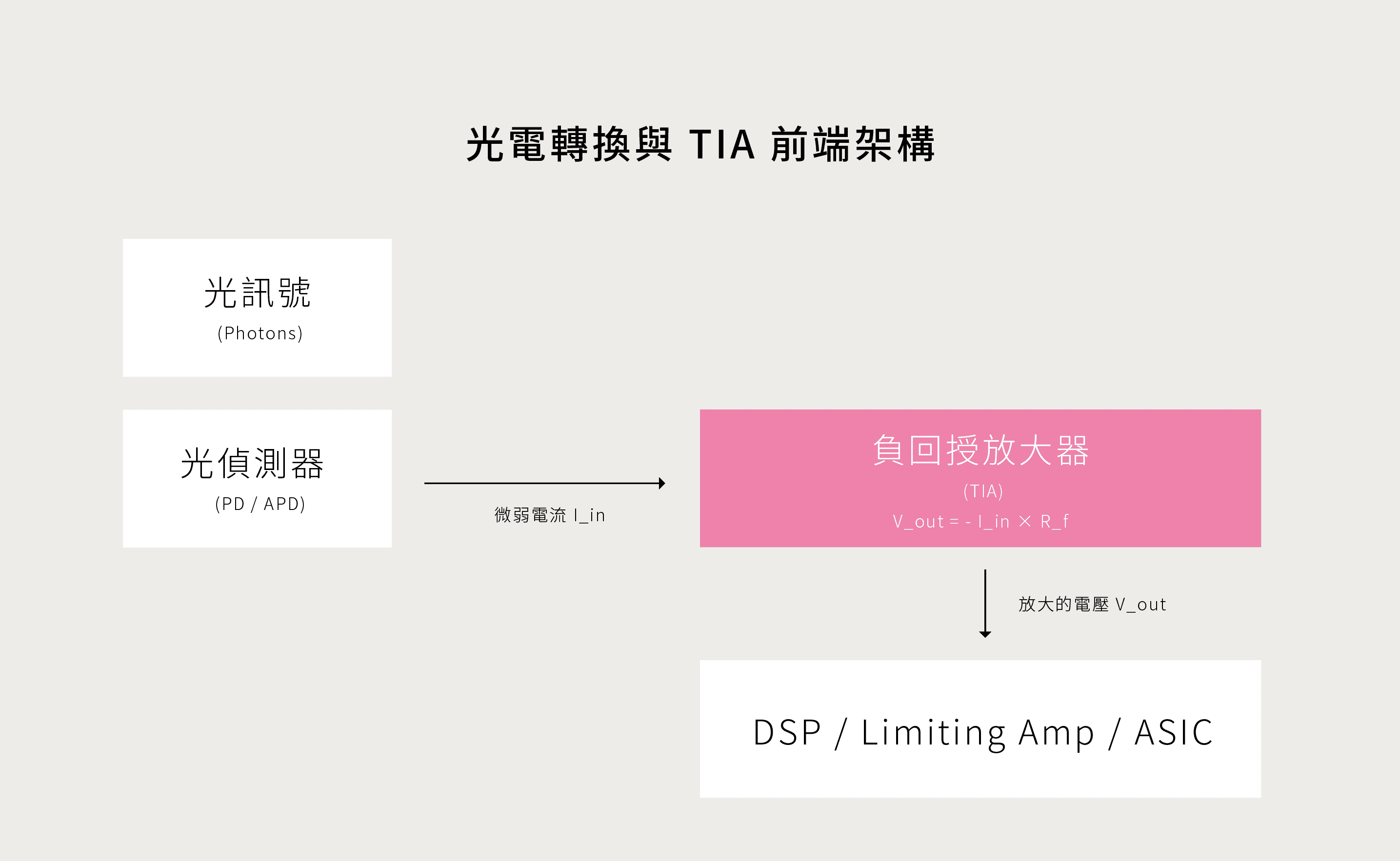

01 TIA 的 4 個核心機制與架構

跨阻抗放大器（TIA）的核心機制，是作為光電轉換首要環節的基礎。光電二極體（PD/APD）輸出的是微弱電流，傳統直接接上電阻轉換會面臨嚴重的 RC 頻寬瓶頸；而 TIA 利用負回授（Negative Feedback）運算放大器架構，大幅降低了輸入端阻抗。可以說 TIA 同時實現了「高電流轉電壓增益」與「高頻寬存取」。分析 Gain-Bandwidth Product（增益頻寬積）的限制，為後續光通訊或精密光學感測模組的 Front-End 設計奠定電路分析基礎。

電流至電壓（I-to-V）的轉換本質： TIA 的主要功能是接收光電二極體產生的微弱電流訊號 I_in，並輸出對應的放大電壓訊號 V_out，其基本關係式為 V_out = -I_in * R_f（其中 R_f 為回授電阻）。
虛擬接地與低輸入阻抗（Virtual Ground）： 利用負回授放大器的虛擬接地特性，使輸入端表現出低等效阻抗，有效隔離光偵測器寄生電容（C_pd）對系統頻寬的限制。
跨阻增益（Transimpedance Gain, R_f）： 回授電阻 R_f 直接決定了轉換增益（單位為 Ω 或 dB Ω ），增益越高，輸出電壓訊號越強，但同時會受到頻寬上限的限制。
極點（Pole）與主動補償機制： 由於光電二極體的寄生電容與回授電阻會形成高頻極點導致系統不穩定或振盪，TIA 架構中通常包含回授電容（C_f）或相位補償電路以維持穩定度。

為了獲得更高的訊號強度而加大回授電阻 R_f 時，我們是否計算過「寄生電容」帶來的極點效應會使系統頻寬以指數級衰減，進而導致高速脈衝產生嚴重的碼間干擾（ISI）？

我們認為，前端架構師必須在「單級高增益」與「多級小增益串聯（Multi-stage TIA）」之間做出架構評估，甚至結合連續時間線性均化器（CTLE），以在不犧牲頻寬的前提下達成目標增益。

01 TIA 的 4 個核心機制與架構

跨阻抗放大器（TIA）的核心機制，是作為光電轉換首要環節的基礎。光電二極體（PD/APD）輸出的是微弱電流，傳統直接接上電阻轉換會面臨嚴重的 RC 頻寬瓶頸；而 TIA 利用負回授（Negative Feedback）運算放大器架構，大幅降低了輸入端阻抗。可以說 TIA 同時實現了「高電流轉電壓增益」與「高頻寬存取」。分析 Gain-Bandwidth Product（增益頻寬積）的限制，為後續光通訊或精密光學感測模組的 Front-End 設計奠定電路分析基礎。

電流至電壓（I-to-V）的轉換本質： TIA 的主要功能是接收光電二極體產生的微弱電流訊號 I_in，並輸出對應的放大電壓訊號 V_out，其基本關係式為 V_out = -I_in * R_f（其中 R_f 為回授電阻）。
虛擬接地與低輸入阻抗（Virtual Ground）： 利用負回授放大器的虛擬接地特性，使輸入端表現出低等效阻抗，有效隔離光偵測器寄生電容（C_pd）對系統頻寬的限制。
跨阻增益（Transimpedance Gain, R_f）： 回授電阻 R_f 直接決定了轉換增益（單位為 Ω 或 dB Ω ），增益越高，輸出電壓訊號越強，但同時會受到頻寬上限的限制。
極點（Pole）與主動補償機制： 由於光電二極體的寄生電容與回授電阻會形成高頻極點導致系統不穩定或振盪，TIA 架構中通常包含回授電容（C_f）或相位補償電路以維持穩定度。

為了獲得更高的訊號強度而加大回授電阻 R_f 時，我們是否計算過「寄生電容」帶來的極點效應會使系統頻寬以指數級衰減，進而導致高速脈衝產生嚴重的碼間干擾（ISI）？

我們認為，前端架構師必須在「單級高增益」與「多級小增益串聯（Multi-stage TIA）」之間做出架構評估，甚至結合連續時間線性均化器（CTLE），以在不犧牲頻寬的前提下達成目標增益。

02 TIA 的 3 大核心效能指標

在高效能 TIA 的設計過程中，「 Gain（增益）」、「 Bandwidth（頻寬）」與「 Noise（雜訊）」三者構成了傳統類比電路設計中經典的「不可能三角」。高增益能提升輸入靈敏度，但會壓縮頻寬並引入更多電阻熱雜訊；而寬頻寬設計則會放大高頻雜訊（例如 f^2 Noise），形成了這三項指標之間的制約關係。我們將思考，如何在特定傳輸速率（如 56GBaud PAM4 或 112GBaud）下，找出最佳的折衷設計點（Trade-off），以達成最低的等效輸入雜訊電流（Equivalent Input Noise Current）與最高的位元錯誤率（BER）表現。

Gain（跨阻增益）與靈敏度（Sensitivity）： 增益決定了訊號微弱時的放大能力；更高的增益能讓後續 ASIC 或 DSP 更容易解讀邏輯狀態，但過高的增益會導致大訊號輸入時 TIA 進入飽和（Saturation）區。
Bandwidth（頻寬）與上升時間（Rise Time）： 頻寬必須達到數據傳輸速率的 0.7 倍以上（例如. 100Gbps 需至少 30GHz-35GHz 頻寬），以確保高頻訊號不失真並減少眼圖（Eye Diagram）閉合。
Noise（輸入等效雜訊電流 Density）： 包括回授電阻的熱雜訊（Thermal Noise）與放大器電晶體的通道雜訊，雜訊越低，光接收器的動態範圍（Dynamic Range）與最小可測光功率（Min Received Power）越優秀。

當我們一味追求極低雜訊與高靈敏度時，是否忽視了過大的輸入光功率是否會導致 TIA 「飽和失真」，使系統在大訊號輸入下的眼圖完全閉合？

這指出了動態範圍（Dynamic Range）的重要性！設計師應引入主動增益控制（AGC, Automatic Gain Control）與自動直流偏移消除（ACOC）電路，使 TIA 能在微弱光訊號時維持高增益低雜訊，而在強光訊號時自動調降增益，實現超寬動態範圍。

02 TIA 的 3 大核心效能指標

在高效能 TIA 的設計過程中，「 Gain（增益）」、「 Bandwidth（頻寬）」與「 Noise（雜訊）」三者構成了傳統類比電路設計中經典的「不可能三角」。高增益能提升輸入靈敏度，但會壓縮頻寬並引入更多電阻熱雜訊；而寬頻寬設計則會放大高頻雜訊（例如 f^2 Noise），形成了這三項指標之間的制約關係。我們將思考，如何在特定傳輸速率（如 56GBaud PAM4 或 112GBaud）下，找出最佳的折衷設計點（Trade-off），以達成最低的等效輸入雜訊電流（Equivalent Input Noise Current）與最高的位元錯誤率（BER）表現。

Gain（跨阻增益）與靈敏度（Sensitivity）： 增益決定了訊號微弱時的放大能力；更高的增益能讓後續 ASIC 或 DSP 更容易解讀邏輯狀態，但過高的增益會導致大訊號輸入時 TIA 進入飽和（Saturation）區。
Bandwidth（頻寬）與上升時間（Rise Time）： 頻寬必須達到數據傳輸速率的 0.7 倍以上（例如. 100Gbps 需至少 30GHz-35GHz 頻寬），以確保高頻訊號不失真並減少眼圖（Eye Diagram）閉合。
Noise（輸入等效雜訊電流 Density）： 包括回授電阻的熱雜訊（Thermal Noise）與放大器電晶體的通道雜訊，雜訊越低，光接收器的動態範圍（Dynamic Range）與最小可測光功率（Min Received Power）越優秀。

當我們一味追求極低雜訊與高靈敏度時，是否忽視了過大的輸入光功率是否會導致 TIA 「飽和失真」，使系統在大訊號輸入下的眼圖完全閉合？

這指出了動態範圍（Dynamic Range）的重要性！設計師應引入主動增益控制（AGC, Automatic Gain Control）與自動直流偏移消除（ACOC）電路，使 TIA 能在微弱光訊號時維持高增益低雜訊，而在強光訊號時自動調降增益，實現超寬動態範圍。

03 TIA 的 3 個訊號配對與偏置差異

TIA 並不是獨立運作的，其效能表現與前端連接的光偵測器類型密不可分。PIN Photodiode（PIN-PD）與 Avalanche Photodiode（APD，雪崩光電二極體）在接上 TIA 時，電流放大機制與電路介面不同。PIN-PD 結構簡單、雜訊低但無內部電流增益；而 APD 利用雪崩倍增效應能提供 10 到 100 倍的內部電流增益（M Factor），但需要數十伏特的高反向偏壓且伴隨額外雜訊（Excess Noise Factor）。

PIN-PD 搭配 TIA 之低雜訊介面： PIN-PD 輸出電流直接由入射光強度決定，TIA 需承擔全部的電流放大責任，因此對 TIA 的輸入端低雜訊（Low-Noise）特性要求高。
APD 搭配 TIA 之高靈敏度與高壓偏置： APD 具備內部雪崩倍增效應，能輸出較大電流，可減輕 TIA 的增益負擔並提升整體靈敏度；但 APD 需高壓偏置（High-Voltage Bias）且其雪崩雜訊會隨溫度漂移，需要 TIA 提供穩壓或溫度補償。
寄生電容 Matching 與交調失真（Intermodulation）： PIN-PD 與 APD 的物理 PN 結電容（C_j）直接掛載於 TIA 輸入端，晶片封裝時的打線（Wire-bonding）或 Flip-chip 焊點電容必須與 TIA 輸入階段進行嚴密 Matching，以防止頻寬驟降。

為了追求長距離傳輸（例如. 40km/80km ER/ZR）而選用高增益 APD 時，我們是否評估過「高溫下」APD 的過剩雜訊因子（F）劇增，是否會抵消 APD 原本相較於 PIN-PD 的靈敏度優勢？

這影響範圍包含熱管理與元件特性，系統架構師必須結合 APD 的溫控電路（TEC）或在 TIA 內部整合溫度感知自動調適偏置電路，確保在全車規或工業級溫度範圍內均能維持 SNR 最優化。

03 TIA 的 3 個訊號配對與偏置差異

TIA 並不是獨立運作的，其效能表現與前端連接的光偵測器類型密不可分。PIN Photodiode（PIN-PD）與 Avalanche Photodiode（APD，雪崩光電二極體）在接上 TIA 時，電流放大機制與電路介面不同。PIN-PD 結構簡單、雜訊低但無內部電流增益；而 APD 利用雪崩倍增效應能提供 10 到 100 倍的內部電流增益（M Factor），但需要數十伏特的高反向偏壓且伴隨額外雜訊（Excess Noise Factor）。

PIN-PD 搭配 TIA 之低雜訊介面： PIN-PD 輸出電流直接由入射光強度決定，TIA 需承擔全部的電流放大責任，因此對 TIA 的輸入端低雜訊（Low-Noise）特性要求高。
APD 搭配 TIA 之高靈敏度與高壓偏置： APD 具備內部雪崩倍增效應，能輸出較大電流，可減輕 TIA 的增益負擔並提升整體靈敏度；但 APD 需高壓偏置（High-Voltage Bias）且其雪崩雜訊會隨溫度漂移，需要 TIA 提供穩壓或溫度補償。
寄生電容 Matching 與交調失真（Intermodulation）： PIN-PD 與 APD 的物理 PN 結電容（C_j）直接掛載於 TIA 輸入端，晶片封裝時的打線（Wire-bonding）或 Flip-chip 焊點電容必須與 TIA 輸入階段進行嚴密 Matching，以防止頻寬驟降。

為了追求長距離傳輸（例如. 40km/80km ER/ZR）而選用高增益 APD 時，我們是否評估過「高溫下」APD 的過剩雜訊因子（F）劇增，是否會抵消 APD 原本相較於 PIN-PD 的靈敏度優勢？

這影響範圍包含熱管理與元件特性，系統架構師必須結合 APD 的溫控電路（TEC）或在 TIA 內部整合溫度感知自動調適偏置電路，確保在全車規或工業級溫度範圍內均能維持 SNR 最優化。

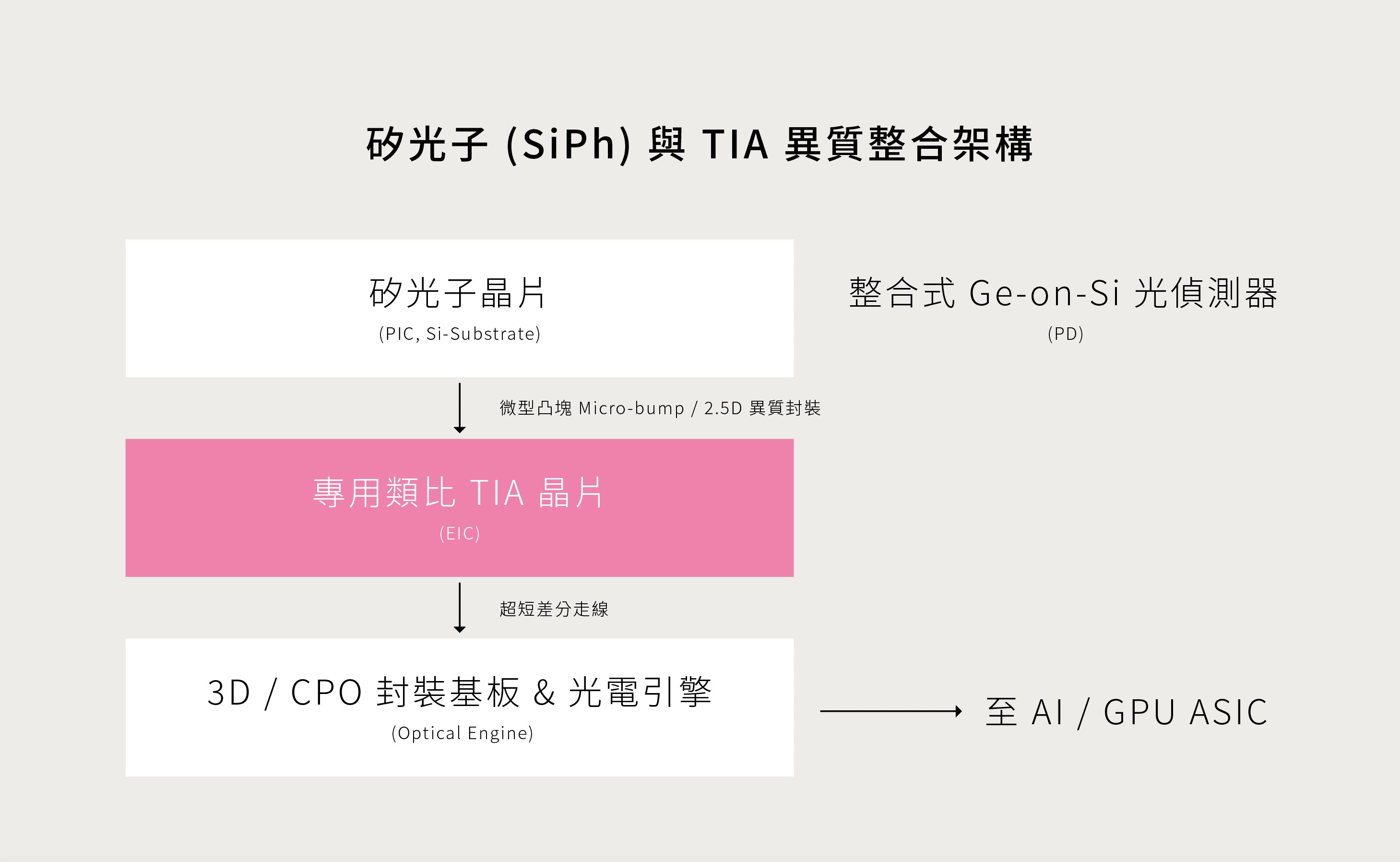

04 TIA 的 4 個異質整合方案

隨著共同封裝光學（Co-Packaged Optics, CPO）與矽光子（SiPh）技術成為資料中心與 AI 伺服器的主流，傳統透過 PCB 長距離走線連接光模組與 ASIC 的方式已無法滿足 800G/1.6T 的頻寬需求。TIA 透過 Flip-Chip（覆晶）、2.5D/3D IC 異質整合以及 TSV（矽穿孔）技術，與矽光晶片（PIC）實現超近距離整合，能有效縮短光電二極體至 TIA 的金線長度，將寄生電感與電容降至最低，從而釋放出高達上百 GHz 的頻寬。

Wire-Bonding（打線接合）傳統封裝： TIA 與 PD 透過金線（Gold Wire）連接，結構簡單且成本低，但 1nH/mm 的打線引腳電感會嚴重的限制 50Gbps 以上的高頻效能。
Flip-Chip（覆晶貼合）與 Micro-bump 方案： 將 TIA 晶片倒裝貼合於矽光載板（Si-Carrier）上，利用微型凸塊取代打線，將寄生電感降低一個數量級，大幅提升高頻訊號完整性。
2.5D / 3D 矽穿孔（TSV）異質堆疊： 將 EIC（包含 TIA）與 PIC（矽光晶片）透過 3D 堆疊垂直整合，達成最短的訊號傳輸路徑，並減少光電引擎（Optical Engine）的佔用面積。
共設計（Co-Design）自動化模擬分析： 將光偵測器的 S 參數、光電導通效能與 TIA 的類比電路模型統一納入 EDA 模擬工具中，進行光/電協同設計以預先優化眼圖品質。

將 TIA 與矽光晶片（PIC）進行 3D 緊密堆疊時，我們是否評估過『高功率光學元件」與「雷射運作產生」的熱量，是否會直接傳導至 TIA 類比核心，導致熱雜訊飆升與放大器直流偏置點漂移？

熱電協同設計一樣重要！封裝團隊必須在異質整合結構中導入微流道散熱或隔熱矽槽設計，確保熱傳導路徑遠離敏感的高放大倍率類比前端（Analog Front-End）。

04 TIA 的 4 個異質整合方案

隨著共同封裝光學（Co-Packaged Optics, CPO）與矽光子（SiPh）技術成為資料中心與 AI 伺服器的主流，傳統透過 PCB 長距離走線連接光模組與 ASIC 的方式已無法滿足 800G/1.6T 的頻寬需求。TIA 透過 Flip-Chip（覆晶）、2.5D/3D IC 異質整合以及 TSV（矽穿孔）技術，與矽光晶片（PIC）實現超近距離整合，能有效縮短光電二極體至 TIA 的金線長度，將寄生電感與電容降至最低，從而釋放出高達上百 GHz 的頻寬。

Wire-Bonding（打線接合）傳統封裝： TIA 與 PD 透過金線（Gold Wire）連接，結構簡單且成本低，但 1nH/mm 的打線引腳電感會嚴重的限制 50Gbps 以上的高頻效能。
Flip-Chip（覆晶貼合）與 Micro-bump 方案： 將 TIA 晶片倒裝貼合於矽光載板（Si-Carrier）上，利用微型凸塊取代打線，將寄生電感降低一個數量級，大幅提升高頻訊號完整性。
2.5D / 3D 矽穿孔（TSV）異質堆疊： 將 EIC（包含 TIA）與 PIC（矽光晶片）透過 3D 堆疊垂直整合，達成最短的訊號傳輸路徑，並減少光電引擎（Optical Engine）的佔用面積。
共設計（Co-Design）自動化模擬分析： 將光偵測器的 S 參數、光電導通效能與 TIA 的類比電路模型統一納入 EDA 模擬工具中，進行光/電協同設計以預先優化眼圖品質。

將 TIA 與矽光晶片（PIC）進行 3D 緊密堆疊時，我們是否評估過『高功率光學元件」與「雷射運作產生」的熱量，是否會直接傳導至 TIA 類比核心，導致熱雜訊飆升與放大器直流偏置點漂移？

熱電協同設計一樣重要！封裝團隊必須在異質整合結構中導入微流道散熱或隔熱矽槽設計，確保熱傳導路徑遠離敏感的高放大倍率類比前端（Analog Front-End）。

05 TIA 與 DSP/ASIC 協同運作方案

在現代 800G 與 1.6T 光通訊系統中，普遍採用 PAM4 複雜調變技術，訊號在光纖與電線路傳輸時會面臨嚴重的分散（Dispersion）與衰減。類比前端 TIA 與數位訊號處理器（DSP）或主控 ASIC ，能實現「類比-數位協同等化（Analog-Digital Co-Equalization）」。但單靠 TIA 物理頻寬無法完全消除高頻衰減，必須由線性 TIA 將完整的訊號波形（包含幅度與相位）傳遞給 DSP，再由 DSP 内建的 FFE（前饋等化器）與 DFE（回授決策等化器）進行數位補償，這是確保超高速 AI 算力網路零封包遺失的核心關鍵。

高度線性化 TIA（Linear TIA）與 PAM4 處理： 傳統 NRZ 訊號僅需飽和限幅 TIA，但 PAM4 包含 4 個電平（00, 01, 10, 11），TIA 必須維持極高的總諧波失真（THD）線性度，避免電平壓縮（Level Compression）。
TIA 內建連續時間線性均化器（CTLE）： 在 TIA 輸出級前整合類比 CTLE 電路，預先高頻補償高頻衰減，減輕後端 DSP 的運算負載與功耗。
DSP 前饋等化（FFE）與 TIA 雜訊整形協同： TIA 將等效輸入雜訊譜控制在特定頻段，後端 DSP 運用 FFE/DFE 演算法進行數位信號還原，共同降低系統的 FEC（前向糾錯）前位元錯誤率。

業界為了追求低功耗而倡導「LPO（Linear-drive Pluggable Optics」而取消 DSP 架構時，TIA 是否必須獨立承擔原本由 DSP 完成的所有等化與信號補償任務？

我們可以發現 LPO 趨勢下的設計轉變，類比 IC 設計師必須開發出兼具更高動態範圍、線性度與內建多段可調 CTLE 的「LPO 專用 TIA」，以在不使用 DSP 的情況下滿足 Channel Loss 要求。

05 TIA 與 DSP/ASIC 協同運作方案

在現代 800G 與 1.6T 光通訊系統中，普遍採用 PAM4 複雜調變技術，訊號在光纖與電線路傳輸時會面臨嚴重的分散（Dispersion）與衰減。類比前端 TIA 與數位訊號處理器（DSP）或主控 ASIC ，能實現「類比-數位協同等化（Analog-Digital Co-Equalization）」。但單靠 TIA 物理頻寬無法完全消除高頻衰減，必須由線性 TIA 將完整的訊號波形（包含幅度與相位）傳遞給 DSP，再由 DSP 内建的 FFE（前饋等化器）與 DFE（回授決策等化器）進行數位補償，這是確保超高速 AI 算力網路零封包遺失的核心關鍵。

高度線性化 TIA（Linear TIA）與 PAM4 處理： 傳統 NRZ 訊號僅需飽和限幅 TIA，但 PAM4 包含 4 個電平（00, 01, 10, 11），TIA 必須維持極高的總諧波失真（THD）線性度，避免電平壓縮（Level Compression）。
TIA 內建連續時間線性均化器（CTLE）： 在 TIA 輸出級前整合類比 CTLE 電路，預先高頻補償高頻衰減，減輕後端 DSP 的運算負載與功耗。
DSP 前饋等化（FFE）與 TIA 雜訊整形協同： TIA 將等效輸入雜訊譜控制在特定頻段，後端 DSP 運用 FFE/DFE 演算法進行數位信號還原，共同降低系統的 FEC（前向糾錯）前位元錯誤率。

業界為了追求低功耗而倡導「LPO（Linear-drive Pluggable Optics」而取消 DSP 架構時，TIA 是否必須獨立承擔原本由 DSP 完成的所有等化與信號補償任務？

我們可以發現 LPO 趨勢下的設計轉變，類比 IC 設計師必須開發出兼具更高動態範圍、線性度與內建多段可調 CTLE 的「LPO 專用 TIA」，以在不使用 DSP 的情況下滿足 Channel Loss 要求。

06 TIA 的 4 個測距與抗干擾方案

光學雷達（LiDAR）與飛行時間（ToF）測距技術，是自動駕駛與智慧製造機器人（AMR）的眼睛。在實務中，反射光可能來自數百公尺外低反射率的黑衣（訊號弱），也可能來自數公尺內的高反光車牌（訊號強）。TIA 必須具備超快飽和恢復時間（Saturation Recovery Time）與高邊緣陡峭度，TIA 處理 LiDAR 接收端微弱且動態範圍大的反射雷射脈衝，才能確保脈衝時間測量的精確度達到釐米級。

納秒級脈衝響應與高 slew rate： 為精確捕捉 ToF 系統中的飛行時間，TIA 必須具備極短的上升時間（< 1ns）與極高的電壓轉轉換速率（Slew Rate），避免距離判定偏差。
超快飽和恢復（Fast Saturation Recovery）： 當遇到強反射光（例如. 近距離車牌）時，TIA 會瞬間飽和；具備保護電路的 TIA 能在 1 ~ 2 納秒內恢復正常放大能力，不影響後續微弱脈衝的接收。
多通道 TIA 陣列（Multi-channel TIA Array）： 針對 Array-LiDAR 或 Flash-LiDAR，將 16/32/64 通道的 TIA 陣列化整合於單一 ASIC 中，達成通道間低串擾（Crosstalk）與高均一性。
環境背景光（Sunlight Cancellation）主動消除： 太陽光會產生強大的 DC 背景電流，TIA 必須內建 DC 扣除電路（DC Cancellation Loop），防止高背景光將放大器推向飽和。

LiDAR 與 ToF 系統下的四大 TIA 方案背後，值得思考是，當車用 LiDAR 面臨雨霧天氣或對向車輛雷射直射（Interference）時，我們是否評估過TIA 的非線性失真是否會產生「假陽性脈衝（Ghost Peaks）」，導致自動駕駛系統做出誤煞車決策？

車用 TIA 設計必須符合 ISO 26262 ASIL-B/D 安全標準，並在硬體端導入動態閾值調整（Dynamic Thresholding）與多重脈衝驗證邏輯，這是車用功能的安全底線，必須全面提升車用抗干擾能力。

06 TIA 的 4 個測距與抗干擾方案

光學雷達（LiDAR）與飛行時間（ToF）測距技術，是自動駕駛與智慧製造機器人（AMR）的眼睛。在實務中，反射光可能來自數百公尺外低反射率的黑衣（訊號弱），也可能來自數公尺內的高反光車牌（訊號強）。TIA 必須具備超快飽和恢復時間（Saturation Recovery Time）與高邊緣陡峭度，TIA 處理 LiDAR 接收端微弱且動態範圍大的反射雷射脈衝，才能確保脈衝時間測量的精確度達到釐米級。

納秒級脈衝響應與高 slew rate： 為精確捕捉 ToF 系統中的飛行時間，TIA 必須具備極短的上升時間（< 1ns）與極高的電壓轉轉換速率（Slew Rate），避免距離判定偏差。
超快飽和恢復（Fast Saturation Recovery）： 當遇到強反射光（例如. 近距離車牌）時，TIA 會瞬間飽和；具備保護電路的 TIA 能在 1 ~ 2 納秒內恢復正常放大能力，不影響後續微弱脈衝的接收。
多通道 TIA 陣列（Multi-channel TIA Array）： 針對 Array-LiDAR 或 Flash-LiDAR，將 16/32/64 通道的 TIA 陣列化整合於單一 ASIC 中，達成通道間低串擾（Crosstalk）與高均一性。
環境背景光（Sunlight Cancellation）主動消除： 太陽光會產生強大的 DC 背景電流，TIA 必須內建 DC 扣除電路（DC Cancellation Loop），防止高背景光將放大器推向飽和。

LiDAR 與 ToF 系統下的四大 TIA 方案背後，值得思考是，當車用 LiDAR 面臨雨霧天氣或對向車輛雷射直射（Interference）時，我們是否評估過TIA 的非線性失真是否會產生「假陽性脈衝（Ghost Peaks）」，導致自動駕駛系統做出誤煞車決策？

車用 TIA 設計必須符合 ISO 26262 ASIL-B/D 安全標準，並在硬體端導入動態閾值調整（Dynamic Thresholding）與多重脈衝驗證邏輯，這是車用功能的安全底線，必須全面提升車用抗干擾能力。

07 TIA 晶片與矽光子的良率檢測

隨著光電整合晶片（PIC）與高頻 TIA 需求大增，如何在晶圓切割（Die Sawing）與封裝前完成高精度的晶圓級測試（Wafer-level Testing），成為降低半導體生產成本的關鍵。學習本主題，測試工程師與半導體製造團隊能掌握如何在晶圓階段對 TIA 進行直流（DC）、交流高頻（AC）以及光電協同測試。透過精準的探針台（Probe Station）與高頻儀器介面，可以在早期剔除不良品（KGD, Known Good Die），防止將不良 TIA 封裝進昂貴的矽光子模組中。

晶圓級 DC 偏置與靜態點測試： 透過微型探針測量 TIA 晶片在未輸入訊號時的靜態消耗電流、直流輸出偏置電壓以及增益控制功能是否正常。
高頻 S 參數與光電頻寬測試（RF Wafer Probing）： 利用高頻 GSG（Ground-Signal-Ground）探針與網路分析儀（VNA），測量 TIA 的 S_21 頻寬響應、輸入/輸出阻抗匹配 S_11/S_22）。
Known Good Die (KGD) 光電協同自動化測試： 結合自動化光纖對準探針台（Optical Probe Station），以標準 VCSEL 或外部雷射源激發光電二極體並餵入 TIA，實時量化晶圓上 TIA 的轉換增益與 BER 表現。

TIA 的測試頻寬提升至 40GHz 甚至 70GHz 以上時，我們是否計算過高頻探針本身的 parasitic「電感與傳輸線損耗」，是否會掩蓋晶圓上 TIA 真實的效能表現，導致高誤判率（False Reject）？

測試團隊必須導入先進的 De-embedding（去嵌入）演算法與校準件（SOLT/TRL），將探針與夾具的效能精準扣除，還原 TIA 晶片的真實性能。

07 TIA 晶片與矽光子的良率檢測

隨著光電整合晶片（PIC）與高頻 TIA 需求大增，如何在晶圓切割（Die Sawing）與封裝前完成高精度的晶圓級測試（Wafer-level Testing），成為降低半導體生產成本的關鍵。學習本主題，測試工程師與半導體製造團隊能掌握如何在晶圓階段對 TIA 進行直流（DC）、交流高頻（AC）以及光電協同測試。透過精準的探針台（Probe Station）與高頻儀器介面，可以在早期剔除不良品（KGD, Known Good Die），防止將不良 TIA 封裝進昂貴的矽光子模組中。

晶圓級 DC 偏置與靜態點測試： 透過微型探針測量 TIA 晶片在未輸入訊號時的靜態消耗電流、直流輸出偏置電壓以及增益控制功能是否正常。
高頻 S 參數與光電頻寬測試（RF Wafer Probing）： 利用高頻 GSG（Ground-Signal-Ground）探針與網路分析儀（VNA），測量 TIA 的 S_21 頻寬響應、輸入/輸出阻抗匹配 S_11/S_22）。
Known Good Die (KGD) 光電協同自動化測試： 結合自動化光纖對準探針台（Optical Probe Station），以標準 VCSEL 或外部雷射源激發光電二極體並餵入 TIA，實時量化晶圓上 TIA 的轉換增益與 BER 表現。

TIA 的測試頻寬提升至 40GHz 甚至 70GHz 以上時，我們是否計算過高頻探針本身的 parasitic「電感與傳輸線損耗」，是否會掩蓋晶圓上 TIA 真實的效能表現，導致高誤判率（False Reject）？

測試團隊必須導入先進的 De-embedding（去嵌入）演算法與校準件（SOLT/TRL），將探針與夾具的效能精準扣除，還原 TIA 晶片的真實性能。

08 光通訊、VCSEL 與 800G 矽光子

TIA 廣泛應用於各種不同距離與速率的光通訊市場。我們從「技術架構」、「製造成本」與「適用場景」三個商業維度，全面評估傳統光通訊（例如. 10G/25G LR）、VCSEL 短距網卡（例如. 100G/400G AOC/SR）與 800G/1.6T 矽光子模組中的 TIA 差異，協助企業在產品規劃時，選擇最適化的 TIA 晶片方案。

維度	傳統光通訊 TIA (10G/25G LR)	VCSEL 短距 TIA (100G/400G SR)	800G/1.6T 矽光子 TIA (CPO/SiPh)
訊號調變類型	NRZ (Binary)	PAM4 / 高速 NRZ	PAM4 (需高度線性化)
通道數與整合度	單通道 (Single Channel)	4 通道 / 8 通道 Array	8 通道 / 16 通道高密度 Array
製程技術與成本	SiGe BiCMOS (成本低、極穩定)	SiGe 或 CMOS	高階 CMOS / SiGe (高整合度)

傳統 10G/25G 飽和型 TIA： 架構簡單，主要採 SiGe BiCMOS 製程，採用非線性限幅（Limiting）放大，成本極低且技術成熟，適用於電信網（Telecom）中長距離傳輸。
VCSEL 短距陣列化 TIA： 針對資料中心短距多模光纖（MMF），需要 4 通道或 8 通道陣列整合，強調各通道間的低 Crosstalk（串擾）與低功耗表現。
800G+ 超高頻線性 TIA： 針對矽光子與單波 100G/200G PAM4，必須採用高階 CMOS 或 SiGe 製程，維持極高的 THD 線性度，並需具備與 DSP/ASIC 進行 2.5D 異質整合的能力。

高階 CMOS 製程被引進 TIA 設計以促進與 DSP 數位電路的單晶片整合（Monolithic Integration）時，我們是否評估過CMOS 製程較高的「 1/f 閃爍雜訊」與「較低的擊穿電壓（Breakdown Voltage）」，是否會損害 TIA 的極限靈敏度與動態範圍？

半導體製程的選擇形成了商業與技術拉鋸，高階網通產品線應根據總擁有成本（TCO），在「CMOS 單晶片高整合度」與「SiGe BiCMOS 高類比效能分立方案」之間選擇最具經濟效益的路線。

08 光通訊、VCSEL 與 800G 矽光子

TIA 廣泛應用於各種不同距離與速率的光通訊市場。我們從「技術架構」、「製造成本」與「適用場景」三個商業維度，全面評估傳統光通訊（例如. 10G/25G LR）、VCSEL 短距網卡（例如. 100G/400G AOC/SR）與 800G/1.6T 矽光子模組中的 TIA 差異，協助企業在產品規劃時，選擇最適化的 TIA 晶片方案。

維度	傳統光通訊 TIA (10G/25G LR)	VCSEL 短距 TIA (100G/400G SR)	800G/1.6T 矽光子 TIA (CPO/SiPh)
訊號調變類型	NRZ (Binary)	PAM4 / 高速 NRZ	PAM4 (需高度線性化)
通道數與整合度	單通道 (Single Channel)	4 通道 / 8 通道 Array	8 通道 / 16 通道高密度 Array
製程技術與成本	SiGe BiCMOS (成本低、極穩定)	SiGe 或 CMOS	高階 CMOS / SiGe (高整合度)

傳統 10G/25G 飽和型 TIA： 架構簡單，主要採 SiGe BiCMOS 製程，採用非線性限幅（Limiting）放大，成本極低且技術成熟，適用於電信網（Telecom）中長距離傳輸。
VCSEL 短距陣列化 TIA： 針對資料中心短距多模光纖（MMF），需要 4 通道或 8 通道陣列整合，強調各通道間的低 Crosstalk（串擾）與低功耗表現。
800G+ 超高頻線性 TIA： 針對矽光子與單波 100G/200G PAM4，必須採用高階 CMOS 或 SiGe 製程，維持極高的 THD 線性度，並需具備與 DSP/ASIC 進行 2.5D 異質整合的能力。

高階 CMOS 製程被引進 TIA 設計以促進與 DSP 數位電路的單晶片整合（Monolithic Integration）時，我們是否評估過CMOS 製程較高的「 1/f 閃爍雜訊」與「較低的擊穿電壓（Breakdown Voltage）」，是否會損害 TIA 的極限靈敏度與動態範圍？

半導體製程的選擇形成了商業與技術拉鋸，高階網通產品線應根據總擁有成本（TCO），在「CMOS 單晶片高整合度」與「SiGe BiCMOS 高類比效能分立方案」之間選擇最具經濟效益的路線。

09 CMOS、SiGe BiCMOS 與 InP

TIA 的基礎半導體晶體管製程，直接決定了其頻寬、雜訊底壓（Noise Floor）與晶片售價。 CMOS、矽鍺（SiGe BiCMOS）與磷化銦（InP）三大主流程在 TIA 製造上有商業與技術優劣，所以選對晶圓製程，不僅關係到 TIA 晶片能否順利通過 112G/224G PAM4 的頻寬驗證，更直接影響到光收發模組（Optical Transceiver）的 BOM 成本（物料清單成本）競爭力。

SiGe BiCMOS 製程：傳統類比效能之王。結合了 BJT 的高跨導（g_m）、低雜訊與 CMOS 的低功耗特性，具有高擊穿電壓，是當前 100G-400G TIA 市場的中流砥柱，性價比高。
CMOS 製程：數位整合與量產成本優勢。採用先進 FinFET 或微米級 CMOS 製程，優勢在於能與數位 DSP/ASIC 直接整合，且在 12 吋晶圓廠大批量生產時單顆 Die 成本低。
InP（磷化銦）製程：100GHz+ 超高頻首選。具備高的電子遷移率（Electron Mobility），能輕鬆突破 100GHz 物理頻寬，適用於 1.6T/3.2T 甚至相干光通訊（Coherent Optics），但晶圓基板昂貴且產能受限。

隨著傳輸速率跨入 224Gbps 時代，SiGe 製程是否已達到其頻寬的極限？而 InP 製程昂貴成本是否會成為 1.6T 光模組大規模商業化的主要障礙？

這直接影響下一代光通訊的產業供應鏈，半導體晶圓廠正積極開發 InP-on-Si（矽基磷化銦）異質晶圓技術，意圖融合 InP 的極致速率與矽晶圓的大尺寸低成本優勢，這是未來 3 到 5 年需密切追蹤的半導體趨勢。

09 CMOS、SiGe BiCMOS 與 InP

TIA 的基礎半導體晶體管製程，直接決定了其頻寬、雜訊底壓（Noise Floor）與晶片售價。 CMOS、矽鍺（SiGe BiCMOS）與磷化銦（InP）三大主流程在 TIA 製造上有商業與技術優劣，所以選對晶圓製程，不僅關係到 TIA 晶片能否順利通過 112G/224G PAM4 的頻寬驗證，更直接影響到光收發模組（Optical Transceiver）的 BOM 成本（物料清單成本）競爭力。

SiGe BiCMOS 製程：傳統類比效能之王。結合了 BJT 的高跨導（g_m）、低雜訊與 CMOS 的低功耗特性，具有高擊穿電壓，是當前 100G-400G TIA 市場的中流砥柱，性價比高。
CMOS 製程：數位整合與量產成本優勢。採用先進 FinFET 或微米級 CMOS 製程，優勢在於能與數位 DSP/ASIC 直接整合，且在 12 吋晶圓廠大批量生產時單顆 Die 成本低。
InP（磷化銦）製程：100GHz+ 超高頻首選。具備高的電子遷移率（Electron Mobility），能輕鬆突破 100GHz 物理頻寬，適用於 1.6T/3.2T 甚至相干光通訊（Coherent Optics），但晶圓基板昂貴且產能受限。

隨著傳輸速率跨入 224Gbps 時代，SiGe 製程是否已達到其頻寬的極限？而 InP 製程昂貴成本是否會成為 1.6T 光模組大規模商業化的主要障礙？

這直接影響下一代光通訊的產業供應鏈，半導體晶圓廠正積極開發 InP-on-Si（矽基磷化銦）異質晶圓技術，意圖融合 InP 的極致速率與矽晶圓的大尺寸低成本優勢，這是未來 3 到 5 年需密切追蹤的半導體趨勢。

10 獨立 TIA 晶片與光電整合轉型

AI 生成式模型（例如. ChatGPT、Claude）的爆發，帶動了大型 AI 伺服器叢集對高頻寬、低延遲光互連（Optical Interconnect）的需求。AI 算力時代對功耗（pJ/bit）提出了嚴謹的要求，推動了 TIA 從單純的分立類比元件，演變成光電整合模組中不可或缺的核心子系統。這直接影響傳統「獨立 TIA 晶片 supplier」與「CPO/光電引擎（Optical Engine）生態系」之間的轉型與競爭。

傳統 Optical Transceiver 生態系： 傳統模式下，TIA 由專門的類比 IC 設計公司（例如. Semtech, Macom, Broadcom）開發，並以 Bare Die（裸晶）形式賣給光模組廠進行打線組裝。
CPO/SiPh 晶圓代工與封裝巨頭的崛起： 在 CPO 架構下，台積電（TSMC COUPE）、日月光等半導體晶圓與封測巨頭主導光電異質整合，TIA 被直接作為 EIC（Electrical IC）小晶片（Chiplet）進行 3D 堆疊。
功耗（pJ/bit）導向的產品設計戰略： AI 數據中心將 TIA 的功耗指標升級為最高優先級，推動設計方向從高複雜度電路走向低功耗線性 TIA，以降低 AI 叢集的整體散熱開銷。

當半導體晶圓代工與封測巨頭（晶圓級光電整合）逐漸掌控 CPO 主導權時，傳統純類比 TIA 設計公司該如何調整商業模式，以避免在供應鏈中被邊緣化？

獨立 TIA 設計公司應加速將其核心技術轉化為可高密度授權的類比 IP（Analog IP），或深耕更高難度的車用 LiDAR、醫療檢測等非通訊客制化高端市場，以開創多元化的營收護城河，來提高 IC 設計公司的競爭條件。

10 獨立 TIA 晶片與光電整合轉型

AI 生成式模型（例如. ChatGPT、Claude）的爆發，帶動了大型 AI 伺服器叢集對高頻寬、低延遲光互連（Optical Interconnect）的需求。AI 算力時代對功耗（pJ/bit）提出了嚴謹的要求，推動了 TIA 從單純的分立類比元件，演變成光電整合模組中不可或缺的核心子系統。這直接影響傳統「獨立 TIA 晶片 supplier」與「CPO/光電引擎（Optical Engine）生態系」之間的轉型與競爭。

傳統 Optical Transceiver 生態系： 傳統模式下，TIA 由專門的類比 IC 設計公司（例如. Semtech, Macom, Broadcom）開發，並以 Bare Die（裸晶）形式賣給光模組廠進行打線組裝。
CPO/SiPh 晶圓代工與封裝巨頭的崛起： 在 CPO 架構下，台積電（TSMC COUPE）、日月光等半導體晶圓與封測巨頭主導光電異質整合，TIA 被直接作為 EIC（Electrical IC）小晶片（Chiplet）進行 3D 堆疊。
功耗（pJ/bit）導向的產品設計戰略： AI 數據中心將 TIA 的功耗指標升級為最高優先級，推動設計方向從高複雜度電路走向低功耗線性 TIA，以降低 AI 叢集的整體散熱開銷。

當半導體晶圓代工與封測巨頭（晶圓級光電整合）逐漸掌控 CPO 主導權時，傳統純類比 TIA 設計公司該如何調整商業模式，以避免在供應鏈中被邊緣化？

獨立 TIA 設計公司應加速將其核心技術轉化為可高密度授權的類比 IP（Analog IP），或深耕更高難度的車用 LiDAR、醫療檢測等非通訊客制化高端市場，以開創多元化的營收護城河，來提高 IC 設計公司的競爭條件。
